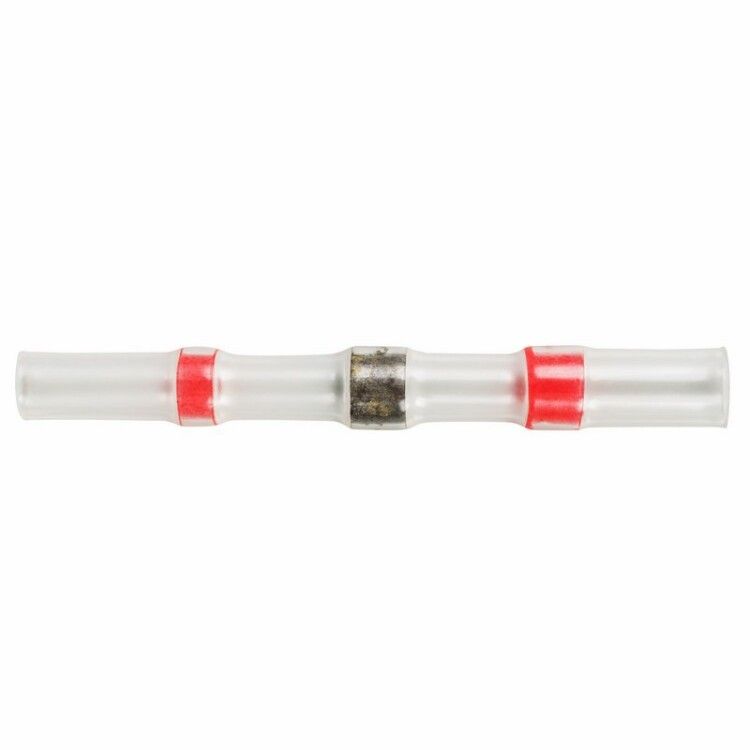

Соединитель термоусаживаемый под пайку L-40 мм 0.5-1.5 кв (ПК-т 1.5) красный, REXANT - 08-0752 MEET

Соединитель термоусаживаемый под пайку L-40 мм 0.5–1.5 мм2 (ПК-т 1.5) красный от REXANT используется для надёжного и герметичного соединения медных многожильных проводов с помощью пайки и последующей термоусадки. Артикулы etm08-0752 и 08-0752 подходят для слаботочных цепей и устройств, где важны прочность, влагозащита и долговечность.

Назначение и область применения

Этот соединитель предназначен для создания постоянного электрического контакта между двумя медными многопроволочными проводами. Применяется там, где требуется исключить окисление контактов, повысить механическую прочность и защитить соединение от влаги, пыли и химических воздействий. Подходит для сборки панелей управления, силовых щитов, оборудования в условиях повышенной влажности, транспорта, промышленных автоматизированных систем и бытовой электроники.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2 - оптимально для маломощных цепей, сигнальных линий, контроллеров;
• Длина: 40 мм - позволяет удобно захватывать участки проводов при пайке и обеспечивает достаточную зону усадки;
• Максимальное рабочее напряжение: 690 В - безопасно для сетей переменного и постоянного тока до этого значения;
• Материал изоляции: сшитый полиэтилен без галогенов - устойчив к перегреву, не выделяет токсичных веществ при повреждении;
• Термостойкость: до 125 C - сохраняет целостность даже при длительном нагреве окружающей среды;
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут;
• Гильза: внутри - оловянно-свинцовый припой, плавится при температуре ниже 200 C;
• Клеевые полосы: расположены по обоим торцам, цвет - красный, что даёт визуальный сигнал о завершении усадки;
• Цвет корпуса: красный - легко отличим среди других соединителей, соответствует часто используемому цветовому коду фазы.

Совместимость и монтаж

Подходит только для медных многопроволочных проводов. Не использовать с однопроволочными, алюминиевыми или сплетёнными проводниками - риск плохого контакта и перегрева. Для монтажа:

1. Зачистите концы проводов на длину около 15–20 мм;
2. Перекрестите или совместите провода внахлёст/встык так, чтобы они плотно вошли в гильзу;
3. Наденьте соединитель на один из проводов, затем переместите его к месту соединения;
4. Равномерно прогрейте всю поверхность термоусаживаемой трубки тепловым феном - начинайте с центра, двигаясь к краям;
5. Убедитесь, что припой расплавился (видно через прозрачную стенку) и клеевые полосы стали прозрачными и заполнили все зазоры - это гарантирует герметичность.

Не допускайте перегрева - выше 250 C возможна деформация изоляции. После остывания проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к электроизоляционным изделиям для промышленного использования. Материал изоляции - безгалогенный, что снижает опасность образования ядовитых паров при возгорании. Соответствует нормам безопасности для работы в закрытых помещениях и на объектах с высокими экологическими требованиями. Напряжение 690 В соответствует классу II по ГОСТ Р 50571.1.

Преимущества

• Высокая степень герметизации благодаря комбинированному клею и усадке - исключает попадание влаги и коррозии;
• Визуальный контроль процесса: прозрачная оболочка показывает состояние припоя и клея;
• Автоматическая компенсация люфта проводов - гильза и клей формируют плотный контакт без необходимости точной подгонки;
• Удобство установки: не требуются специальные инструменты кроме фена;
• Долговечность: срок службы более 25 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначено для соединений под нагрузкой свыше 1,5 мм2 - увеличит риск перегрева и выхода из строя;
• Не рекомендовано использование в открытых наружных установках без дополнительной защиты от УФ-лучей - полиэтилен со временем стареет под прямыми солнечными лучами;
• Не подходит для частых механических изгибов места соединения - лучше применять в стационарных кабельных трассах;
• Требуется источник тепла (термофен); нельзя использовать пламя горелки - есть риск повреждения изоляции.

Примеры использования

• Соединение проводов в пультах управления станков ЧПУ;
• Объединение сигнальных линий в системах видеонаблюдения;
• Монтаж клеммных групп в распределительных шкафах с высокой влажностью (например, в бассейнах, холодильных камерах);
• Ремонт и модификация автомобильной электропроводки в зонах, подверженных вибрации и сырости;
• Сборка печатных плат в устройствах с ограниченным пространством - вместо обычных клемм или скруток.

Практические советы

• Выбирайте этот соединитель, когда нужна надёжная замена скруткам - особенно в труднодоступных местах;
• Проверяйте соответствие сечения провода перед использованием: слишком тонкий провод может выпасть из гильзы, слишком толстый - не войдёт;
• Для массового монтажа используйте термофен с регулировкой температуры - идеальная зона 150–200 C;
• Храните в сухом месте при комнатной температуре - влага может затруднить адгезию клея;
• Артикулы etm08-0752 и 08-0752 взаимозаменяемы - различаются только номером партии, функционально идентичны.
