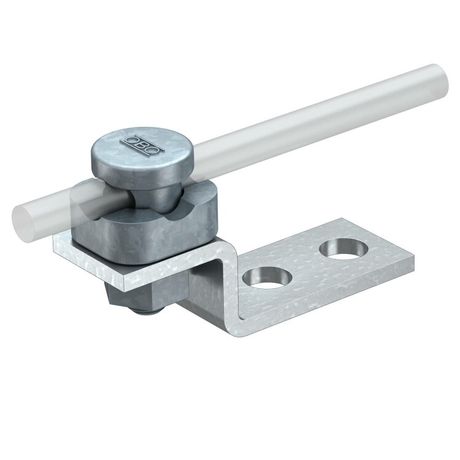

Соединитель угловой, с крепежной клеммой (5009) | 5304970 OBO Bettermann

Соединитель угловой с крепежной клеммой OBO BETTERMANN артикул 5304970 предназначен для надёжного электрического соединения проводников в системах уравнивания потенциалов и заземления. Его угловая форма и встроенная клемма позволяют легко интегрировать устройство в сложные монтажные схемы, особенно там, где требуется изменить направление тока на 90 градусов.

Назначение и область применения

Соединитель угловой с крепежной клеммой используется для создания постоянного электрического контакта между заземляющими или выравнивающими проводниками в системах защиты от молнии и перенапряжений. Подходит для установки внутри помещений и на открытых площадках, например, на металлических конструкциях, трубопроводах, антеннах, фасадах зданий. Применяется в составе систем TBS от OBO BETTERMANN, соответствует стандарту VDE 0185-305 (ГОСТ Р МЭК 62305).

Технические характеристики

• Тип изделия: клемма с зажимным винтом
• Материал корпуса: сталь
• Диаметр отверстий для подключения: 11 мм
• Тип крепления: цельный соединитель типа 5001 DIN-FT
• Индекс серии: 5009 (указание на модификацию)

Устройство выполнено из стали - обеспечивает механическую прочность и долговечность, но требует дополнительной антикоррозийной защиты при использовании во влажной среде.

Совместимость и монтаж

Соединитель угловой с крепежной клеммой совместим с проводниками диаметром до 11 мм, включая медные и стальные шины. Устанавливается через два отверстия, которые соответствуют стандартному креплению типа 5001 DIN-FT. Для монтажа необходимо использовать болты или винты, подходящие по размеру к этим отверстиям. Клемма затягивается зажимным винтом - позволяет плотно зафиксировать жилу без повреждения. Работает в паре с другими элементами системы TBS от OBO BETTERMANN.

Безопасность и стандарты

Соединитель угловой с крепежной клеммой сертифицирован по стандарту VDE 0185-305, что эквивалентно ГОСТ Р МЭК 62305. Это гарантирует соответствие требованиям безопасности при работе с системами молниезащиты и уравнивания потенциалов. Конструкция исключает случайное расхождение контактов даже при вибрациях и температурных колебаниях.

Преимущества

• Угловая форма снижает необходимость в дополнительных переходниках при изменении направления трассы
• Зажимной винт обеспечивает быстрый и надёжный контакт без сварки или пайки
• Цельнолитая конструкция минимизирует риск окисления и потери контакта
• Совместимость с системой TBS позволяет легко масштабировать проект

Ограничения применения

Не предназначена для работы в условиях постоянного воздействия агрессивных химикатов или морской воды - стальной корпус без покрытия подвержен коррозии. Не рекомендуется применять в качестве основного заземляющего проводника в сетях выше 1000 В без согласования с проектировщиком. Температурный режим ограничен рабочими условиями стандартов VDE/GOST - не следует использовать вне диапазона -40C…+70C.

Примеры использования

• Подключение вертикального молниеотвода к горизонтальному контуру заземления на крыше здания
• Соединение стальных конструкций каркаса с системой уравнивания потенциалов в промышленном цехе
• Обвязка трубопроводов и вентиляционных каналов в котельной с выводом на главную заземляющую шину

Практические советы

• Перед монтажом зачистите поверхность проводника до металлического блеска - это повысит надёжность контакта
• При использовании в сырых местах нанесите на соединитель угловой с крепежной клеммой OBO BETTERMANN 5304970 антикоррозийную смазку (например, на основе лития)
• Проверьте, чтобы диаметр подключаемого провода не превышал 11 мм - иначе возможен плохой контакт или повреждение клеммы
• Используйте этот соединитель только в комплекте с другими элементами серии TBS - так система сохраняет целостность и сертификацию
