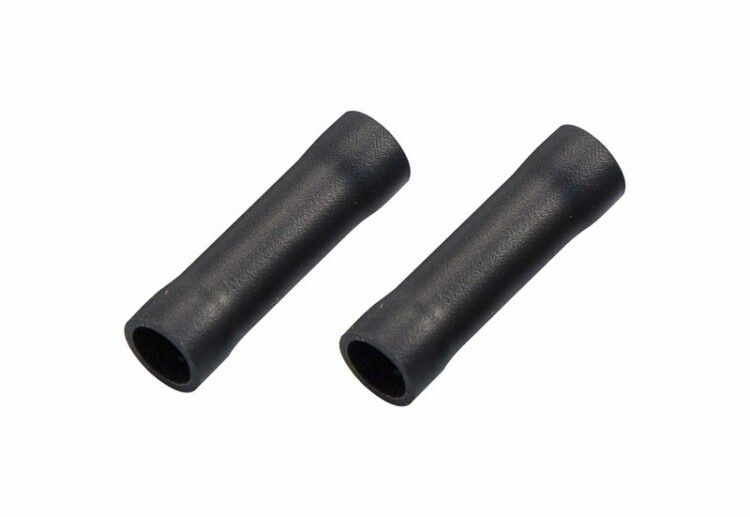

Соединительная гильза изолированная L-26 мм 2.5-4 мм² (ГСИ 4.0/ГСИ 2,5-4,0) черная | 08-0725 REXANT MEET

Соединительная гильза изолированная L-26 мм 2.5–4 мм2 (ГСИ 4.0 / ГСИ 2,5–4,0) черная от REXANT - это готовое решение для надёжного и безопасного стыкового соединения однопроволочных и многожильных медных проводов сечением 2,5–4 мм2. Устройство сочетает в себе латунный контакта и прочную ПВХ-изоляцию, обеспечивая герметичность, долговечность и удобство монтажа без необходимости дополнительной изоляции.

Назначение и область применения

Соединительная гильза изолированная L-26 мм 2.5–4 мм2 (ГСИ 4.0 / ГСИ 2,5–4,0) черная применяется для создания постоянных электрических соединений между двумя проводниками одного сечения. Подходит для работ там, где требуется повышенная надёжность: в подвижных системах (автомобильная, железнодорожная, авиационная и судовая электроника), в распределительных щитах, на оборудовании с вибрациями, в условиях перепадов температур. Также эффективна при ремонте и модернизации старой проводки, особенно когда важно минимизировать время монтажа и исключить риск открытого контакта.

Технические характеристики

• Тип соединения: стыковой (два провода вставляются с противоположных сторон)
• Номинальное сечение проводника: 2,5–4 мм2
• Номинальный ток: 38 А
• Рабочее напряжение: до 600 В
• Материал контакта: латунь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: чёрный
• Общая длина с изоляцией: L = 26 мм
• Длина контактной части: l = 15 мм
• Температурный режим эксплуатации: –40 C … +80 C
• Тип проводников: круглые, сплошные, плоские медные жилы
• Способ монтажа: обжим пресс-клещами
• Число ответвлений: 0 (только прямое соединение)

Совместимость и монтаж

Соединительная гильза изолированная L-26 мм 2.5–4 мм2 (ГСИ 4.0 / ГСИ 2,5–4,0) черная совместима с любыми проводами меди, имеющими сечение в пределах 2,5–4 мм2. Для правильного монтажа необходимо использовать пресс-клещи с матрицей, подходящей под тип гильзы - рекомендованы модели HT-301 H, HT-301 N, HT-301 W. Монтаж выполняется следующим образом:

1. Зачистите концы проводов на длину около 10–12 мм.
2. Вставьте один провод с одной стороны гильзы до упора, второй - с другой.
3. Обожмите гильзу пресс-клещами точно по центральной метке - она гарантирует равномерное давление на обе половины контакта.
4. Не допускайте повреждения изоляционной оболочки во время обжима.

После обжима изоляция остаётся целой - дополнительная изоляция не нужна.

Безопасность и стандарты

Соединительная гильза изолированная L-26 мм 2.5–4 мм2 (ГСИ 4.0 / ГСИ 2,5–4,0) черная выполнена в соответствии с требованиями безопасности для электроустановок до 1000 В. Лужённая латунь снижает окисляемость контактов, увеличивает срок службы и улучшает проводимость. Поливинилхлоридная изоляция выдерживает рабочую нагрузку и препятствует случайному прикосновению к токоведущим частям. Напряжение 600 В позволяет использовать изделие даже в сетях с возможными скачками выше 400 В.

Преимущества

• Автономная изоляция - после обжима не требуются термоусадочные трубки или изолента.
• Высокая механическая прочность благодаря цельнотянутой латунной трубке.
• Лужёное покрытие защищает от коррозии и уменьшает переходное сопротивление.
• Центральная насечка обеспечивает точное положение проводов внутри гильзы.
• Эргономичная форма и цветная изоляция позволяют легко отличать тип и сечение при визуальном осмотре.

Ограничения применения

• Не для алюминиевых проводов - материал контакта рассчитан только на медь.
• Не предназначен для соединения проводов сечением менее 2,5 мм2 или более 4 мм2 - это вызывает плохой обжим и перегрев.
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может потерять эластичность.
• Не рекомендуется для установки в зонах с регулярными ударными нагрузками без дополнительной фиксации - хотя гильза прочная, её можно повредить при сильном изгибе.

Примеры использования

• Соединение силовых кабелей в бортовой сети автоприцепа.
• Монтаж проводки в холодильных камерах, где есть вибрация и перепады температур.
• Замена поврежденного участка в шлейфе управления лифтом или конвейером.
• Сборка электронных плат в авиарадиооборудовании, где важна компактность и отказоустойчивость.

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкий провод будет болтаться, слишком толстый - не войдет.
• Используйте только оригинальные клещи HT-301 - другие инструменты могут деформировать гильзу некорректно.
• При работе в условиях низких температур (+5 C и ниже) согрейте гильзу перед монтажом - ПВХ становится хрупким.
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к проводам, без трещин и вздутостей.
• Артикулы 08-0725 и etm08-0725 - это одна и та же модель; различаются лишь форматы внутреннего учета.
