Соединительная гильза L-15 мм 4-6 мм² (ГМЛ (DIN) 6) | 08-0742 REXANT MEET

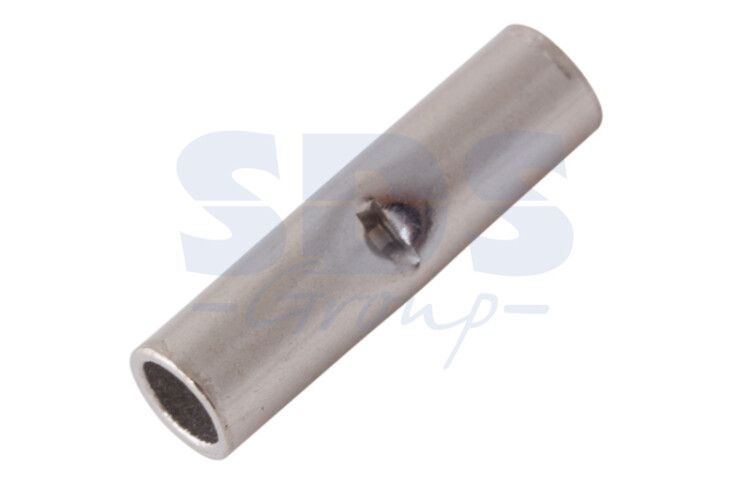

Соединительная гильза Rexant etm08-0742 - это стыковой обжимной элемент из латуни с луженым покрытием, предназначен для надежного соединения медных проводов сечением 4–6 мм2. Применяется там, где требуется прочное и долговечное контактирование: в подвижных системах автопрома, железнодорожного транспорта, авиационной и судовой электронике.

Назначение и область применения

Соединительная гильза Rexant etm08-0742 используется исключительно для создания стыковых соединений между двумя одиночными медными проводниками. Подходит для условий, где важно сохранить целостность цепи при вибрациях, перегрузках и частых перемещениях. Часто применяется в сборке:

• Электросистем подвижного состава - автобусов, вагонов, спецтехники;
• Авиационных и морских устройств;
• Климатического и радиооборудования с повышенными требованиями к надежности;
• Распределительных щитов и шасси, где необходима замена поврежденных участков без сварки.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2 - оптимальный диапазон для точного обжима; меньшие или большие жилы не обеспечивают герметичности контакта.
• Длина гильзы: 15 мм - длинная форма позволяет равномерно распределить давление при обжиме и захватывает большую площадь поверхности жилы.
• Материал: латунь - сочетает хорошую электропроводность, коррозионную стойкость и пластичность для обжима.
• Покрытие: лужённое - снижает окисление, увеличивает срок службы контакта, особенно в условиях влаги и температурных колебаний.
• Номинальный ток: 34 А - максимальный допустимый постоянный ток при нормальных условиях эксплуатации.
• Уровень напряжения: до 35 кВ - указана предельная изоляционная способность материала, однако само изделие не является изолятором и требует внешней защиты (например, термотрубки или изоленты).
• Тип соединения: стыковой - два провода вставляются с противоположных концов и обжимаются в одной зоне.
• Количество ответвлений: 0 - не предназначена для разветвления цепи.

Совместимость и монтаж

Соединительная гильза Rexant etm08-0742 совместима только с многожильными медными проводами указанного сечения. Для установки необходимо использовать специальные обжимные клещи:

• HT-301 H
• HT-301 N
• HT-301 W

Перед обжимом зачищают изоляцию на длину, равную половине длины гильзы (≈7–8 мм). Жилы вводят с двух сторон до упора - ограничительная вытяжка в середине гарантирует правильное положение. Обжим выполняется одним движением, усилие должно быть достаточным для глубокой деформации стенок, но без трещин. После обжима проверьте плотность фиксации: провод не должен свободно двигаться внутри.

Безопасность и стандарты

Изделие выполнено в исполнении DIN - соответствие европейским стандартам качества сборки. Латунь и лужение соответствуют требованиям к электроконтактным материалам. Однако само изделие не имеет внутренней изоляции - обязательна последующая изоляция места соединения (термоусадка, изолента, бандаж). Напряжение 35 кВ - это предел пробоя металла, а не рабочее напряжение устройства. Гильзу нельзя использовать в сетях выше 1 кВ без дополнительной изоляционной системы.

Преимущества

• Высокая механическая прочность - обжатая латунь образует единый сплошной контакт, устойчивый к вибрациям и нагрузкам на разрыв.
• Устойчивость к окислению благодаря лужению - продлевает жизнь соединения в сырых средах.
• Простота монтажа - не требует пайки, сварки или болтовых соединений.
• Предсказуемое качество - одинаковый результат при использовании рекомендованного инструмента.

Ограничения применения

• Не алюминиевые провода - различие коэффициентов теплового расширения вызовет ослабление контакта.
• Запрещено использование с проводами меньше 4 мм2 или больше 6 мм2 - риск плохого обжима, нагрева и выхода из строя.
• Не предназначена для работы вне закрытых корпусов без дополнительной защиты от влаги и пыли.
• Не рассчитана на частые разъединения - после одного обжима демонтаж невозможен без повреждения.
• Не следует применять в качестве основной изоляции - всегда используйте термоусадочные трубки или изолирующие материалы.

Примеры использования

• Соединение силового кабеля в системе управления двигателем автомобиля;
• Замена поврежденного участка провода в системе освещения железнодорожного вагона;
• Настройка питания контроллеров в летательных аппаратах;
• Монтаж сигнализаций в судовых рубках с высокой влажностью.

Практические советы

• Выбирайте обжимные клещи HT-301 точно по типу гильзы - некорректный инструмент приведёт к недожиму или пережиму.
• Проверяйте сечение провода перед монтажом - даже небольшая разница (например, 5,5 vs 6,5 мм2) влияет на надёжность.
• После обжима протяните гильзу рукой - если есть люфт, значит, обжим выполнен плохо.
• Для длительной эксплуатации в агрессивной среде дополнительно обработайте место соединения антикоррозийной смазкой (например, Kontakt Chemie KONTAKT 90).
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия.
