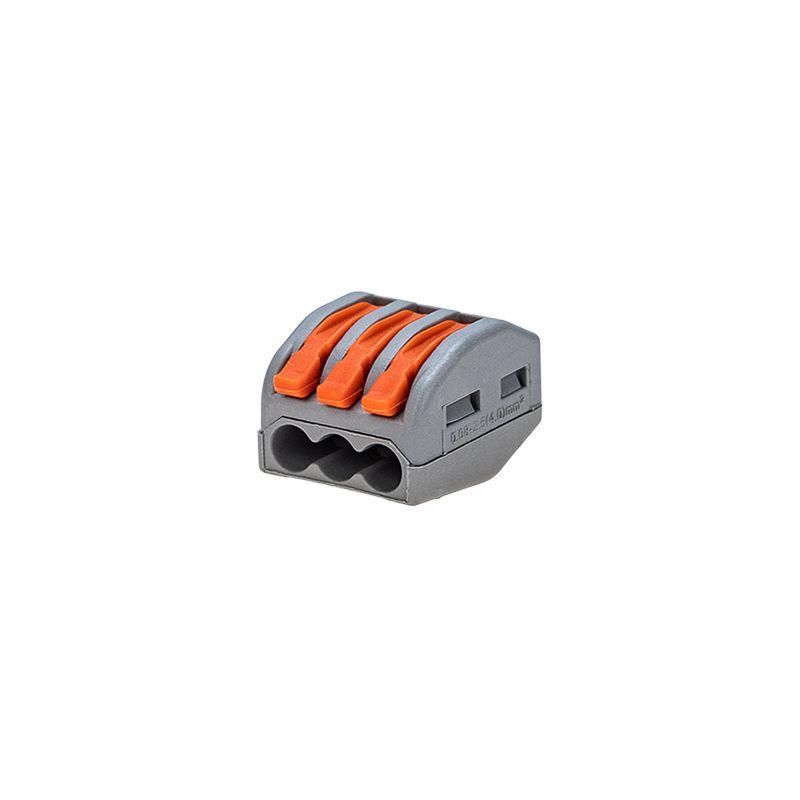

Соединительная клемма многоразовая, 3-х проводная, серая (0,08-4 мм ), (10шт.) | 06-0201-B10 REXANT MEET

Соединительная клемма REXANT 06-0201-b10 - это многоразовый трёхпроводной зажим с рычажным механизмом, подходящий для надёжного соединения медных проводов малого сечения в распределительных коробках, пультах управления и других устройствах. Клеммы REXANT обеспечивают быстрый монтаж и устойчивую передачу тока до 32 А.

Назначение и область применения

Соединительная клемма REXANT 06-0201-b10 предназначена для временного или постоянного соединения трёх медных проводов - одножильных и многожильных - в условиях, где требуется частая переподготовка цепей. Применяется в слаботочных и силовых системах: автоматике, панелях управления, освещении, промышленном оборудовании, системах безопасности. Особенно удобна там, где нужна замена или диагностика проводки без демонтажа всей системы.

Технические характеристики

• Номинальное поперечное сечение: 0,08–4 мм2 (для одножильных проводов); 0,08–2,5 мм2 (для многожильных)
• Номинальный ток: 32 А (одножильные провода), 24 А (многожильные провода)
• Номинальное напряжение: 450 В
• Количество зажимов: 3
• Тип зажима: плоско-пружинный с рычагом
• Материал корпуса: полиамид 66 (термостойкий, самозатухающий)
• Рабочая температура: от –40 C до +85 C
• Цвет: светло-серый
• Комплектация: 10 штук в упаковке

Совместимость и монтаж

Клемма REXANT 06-0201-b10 совместима с медными проводниками любого типа - одножильными и многожильными. Для монтажа:

• Зачистите изоляцию с провода на 6–8 мм;
• Отожмите рычажок одного из трёх зажимов - он фиксируется в открытом положении;
• Вставьте зачищенный провод до упора;
• Закройте рычажок - он автоматически зажимает жилу.

Не используйте инструменты для затяжки - рычаги рассчитаны на ручное управление. Убедитесь, что провод полностью вошёл в зажим: при правильной установке он не вынимается легким потягиванием.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида 66, соответствует требованиям UL94 V-0 по горючести. Номинальное напряжение 450 В обеспечивает безопасную работу в сетях до 400 В переменного тока. Температурный диапазон –40…+85 C позволяет применять клемму REXANT 06-0201-b10 в холодных и нагреваемых средах, включая улицу и закрытые щитовые.

Преимущества

• Многоразовое использование - можно многократно открывать и закрывать зажимы без повреждения контактов
• Три отдельных рычага позволяют работать с каждым проводом независимо
• Чёткая визуальная индикация состояния зажима: открытый/закрытый рычаг
• Удобство сборки даже в ограниченном пространстве благодаря компактному форм-фактору
• Высокая механическая прочность корпуса - не деформируется при монтаже

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен оксидный контакт и перегрев
• Не рекомендован для проводов сечением более 4 мм2 (одножильные) или 2,5 мм2 (многожильные)
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Не допускается подключение проводов с изоляцией толще 1,5 мм - они не войдут в зажим
• Не применяйте в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Объединение фазы, нуля и заземления в распределительной коробке
• Подключение датчиков и исполнительных устройств в пультах управления станков
• Соединение проводов в светодиодных светильниках с несколькими контурами
• Временные тестовые соединения в сервисных мастерских
• Монтаж систем сигнализации и контроля доступа

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону - слишком тонкий провод может плохо фиксироваться, слишком толстый - повредить зажим
• Используйте клеммы REXANT 06-0201-b10 в паре с термоусадкой или изолентой для защиты мест соединений от внешней среды
• При работе с многожильными проводами скрутите жилы перед введением в зажим - так снижается риск выпадения отдельных проволочек
• Не забудьте отметить провода маркером перед подключением - три одинаковых зажима легко запутать
• Храните клеммы REXANT в сухом месте - хотя корпус герметичен, попадание влаги внутрь через зазоры может вызвать коррозию контактов
