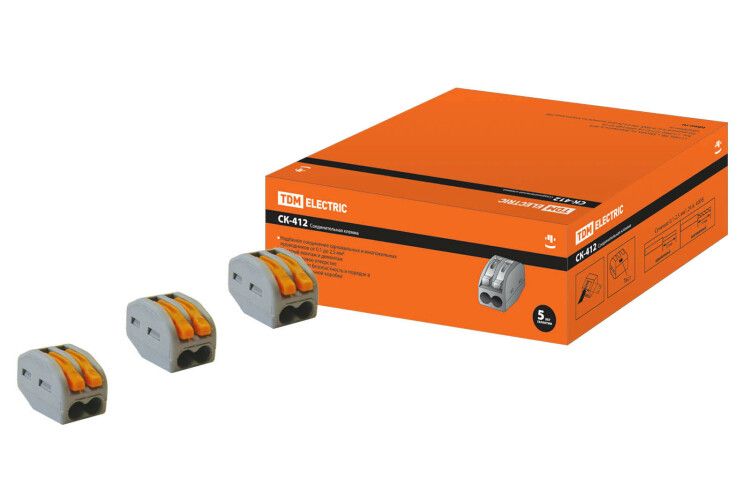

Соединительная клемма СК-412 (2,5мм2) | SQ0527-0001 TDM

Соединительная клемма СК-412 (2,5 кв. мм) от TDM ELECTRIC - компактный двухпозиционный зажим с рычажком для быстрого и надёжного соединения одножильных и многожильных медных проводов сечением до 2,5 мм2. Подходит для установки в распределительных коробках, подключения освещения и слаботочных устройств.

Назначение и область применения

Соединительная клемма СК-412 (2,5 кв. мм) предназначена для создания разъёмных соединений между проводами в электрических цепях постоянного и переменного тока. Часто используется при монтаже внутри распределительных коробок, для подключения светильников, выключателей, розеток и других бытовых и промышленных устройств. Применяется там, где требуется часто менять или проверять соединения - например, при обслуживании систем автоматизации или ремонте проводки.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников)
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Диаметр кабеля: 0,1–2,5 мм
• Для гибких проводов с кабельными наконечниками: допускается сечение до 4 мм2
• Количество зажимов: 2 (можно подключить два провода)
• Цвет корпуса: светло-серый
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь

Совместимость и монтаж

Соединительная клемма СК-412 (2,5 кв. мм) совместима с любыми медными проводами: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - тогда можно работать с сечением до 4 мм2. Установка происходит без инструментов: достаточно открыть рычажок, вставить провод и защёлкнуть его. Для демонтажа - снова поднять рычажок и вытащить провод. Клеммы легко помещаются в стандартные распределительные коробки. Диаметр посадочного места позволяет фиксировать её в монтажной планке или крепить хомутиками.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение и снижает риск возгорания при перегреве. Контакты из электротехнической стали обеспечивают устойчивую проводимость и долгий срок службы. Напряжение 80 В ограничивает применение в сетях высокого напряжения - не используйте в домашних сетях 220/380 В! Производитель указывает возможность работы в цепях до 380 В, но номинальное напряжение клеммы - 80 В; это значит, что она рассчитана на низковольтные участки (например, управление реле, сигнализация, LED-освещение). Не применяйте в силовых цепях выше 80 В.

Преимущества

• Рычажок с утопленной конструкцией - предотвращает случайное открытие даже при плотной укладке в коробке
• Зажим работает без инструментов - экономит время при монтаже и ремонте
• Имеет контрольное отверстие - можно замерить напряжение или целостность цепи щупом мультиметра, не разбирая соединение
• Поддерживает все типы медных проводов - одножильные, многожильные, гибкие
• Удобная цветовая маркировка корпуса - отличается от стандартных белых клемм, улучшает визуальный контроль

Ограничения применения

• Не предназначен для работы при напряжении выше 80 В - запрещён в бытовых сетях 220/380 В
• Не подходит для алюминиевых проводов - только медь
• Не рассчитан на частые механические нагрузки - не используйте в вибрационных средах без дополнительной фиксации
• Максимальное сечение для гибких проводов без наконечника - 2,5 мм2; при использовании наконечников - до 4 мм2
• Не герметична - не применяйте во влажных помещениях без защиты (коробки, кожухи)

Примеры использования

• Подключение светодиодных лент через контроллер в распределительной коробке
• Соединение проводов от датчиков движения и реле управления
• Разветвление цепи питания для нескольких точек освещения в шкафу управления
• Временные соединения при диагностике электрооборудования
• Монтаж в панелях автоматики, где нужен быстрый доступ к контактам

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в инструкции - слишком длинный конец может вызвать замыкание
• Для многожильных проводов лучше использовать обжимные наконечники - так соединение будет более надёжным и не осыпаться
• Проверьте, чтобы провод полностью вошёл в зажим - если он не доходит до упора, контакт может греться
• При монтаже в tight-коробках ориентируйте рычажок в сторону свободного пространства - так проще открывать
• Используйте тестовое отверстие перед закрыванием коробки - убедитесь, что есть напряжение и нет обрыва
• Соединительная клемма СК-412 (2,5 кв. мм) от TDM ELECTRIC - не заменяет автоматические выключатели или предохранители. Обязательно обеспечьте защиту цепи!
