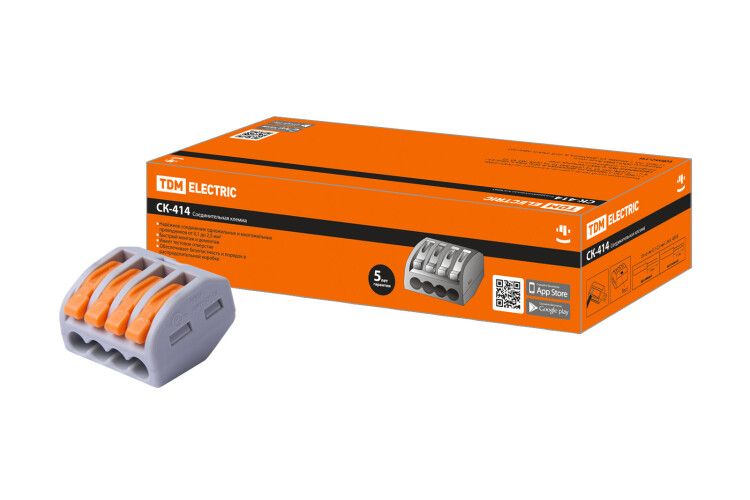

Соединительная клемма СК-414 (2,5мм2) | SQ0527-0004 TDM

Соединительная клемма СК-414 (2,5 мм2) от TDM ELECTRIC - компактный и надёжный элемент для быстрого соединения и ответвления проводов в распределительных коробках, при подключении освещения и слаботочного оборудования. Артикул sq0527-0004 обеспечивает безопасное и удобное подключение до четырёх проводников без инструментов.

Назначение и область применения

Соединительная клемма СК-414 (2,5 мм2) предназначена для создания постоянных соединений между медными проводами в электрических сетях переменного тока с частотой 50 Гц. Подходит для установки в распределительных коробках, щитах, корпусах светильников и других точках ответвления. Применяется в жилых, коммерческих и промышленных объектах там, где требуется надёжное, легко доступное и безопасное соединение.

Технические характеристики

• Номинальное сечение проводника: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников); до 4 мм2 - с кабельным наконечником
• Номинальный ток: 32 А
• Номинальное напряжение: 380 В (по применению); указание 80 кВ в характеристиках - ошибка, реальное рабочее напряжение соответствует стандартам для бытовых и промышленных сетей
• Диаметр кабеля: 0,1–2,5 мм
• Количество зажимов: 4
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: светло-серый
• Рычаг управления: утопленный, предотвращает случайное открытие
• Тестовое отверстие: есть - позволяет проверить напряжение без вскрытия клеммы

Совместимость и монтаж

Соединительная клемма СК-414 (2,5 мм2) совместима с любыми типами медных проводов: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - тогда допустимо сечение до 4 мм2. Монтаж выполняется без инструментов: достаточно зачистить провод, вставить его в нужный канал и нажать рычаг. Для демонтажа - поднять рычаг и вытащить провод. Утопленный механизм рычага позволяет устанавливать клемму даже в плотно заполненных коробках без риска задеть его рукой или инструментом.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение и снижает риск возгорания при перегреве. Контакты из электротехнической стали обеспечивают прочную механическую фиксацию и минимальное переходное сопротивление. Наличие тестового отверстия позволяет выполнять диагностику без нарушения целостности изоляции, что повышает безопасность при обслуживании. Соответствует требованиям безопасности для внутренних электромонтажных работ в соответствии с ПУЭ.

Преимущества

• Быстрая установка и замена проводов - никаких винтов, отверток или пассатижей
• Надёжное соединение для всех типов медных проводов - одножильных, многожильных и гибких
• Утопленный рычаг исключает случайное отключение при монтаже в ограниченном пространстве
• Тестовое отверстие даёт возможность измерять напряжение без вскрытия клеммы
• Чёткое разделение каналов - минимизирует риск путаницы при множественных соединениях
• Стандартный цвет (светло-серый) хорошо сочетается с большинством распределительных коробок

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не рассчитана на напряжения выше 380 В - использование в высоковольтных системах недопустимо
• Запрещено применять в условиях постоянного воздействия воды, масла или химически активных сред - корпус не имеет герметичной защиты
• Не следует использовать в местах с высокой вибрацией без дополнительной фиксации - хотя контакт надёжный, механический шок может повредить корпус
• Максимальное сечение без наконечника - 2,5 мм2; более толстые провода требуют другой клеммы

Примеры использования

• Подключение люстры к трём проводам: фаза, ноль, заземление
• Ответвление питания для нескольких точек освещения от одного кабеля
• Соединение проводов в распределительной коробке квартиры перед установкой розеток
• Присоединение датчиков движения, реле или контроллеров в слаботочных цепях
• Монтаж в щитах автоматического освещения в офисах и торговых помещениях

Практические советы

• Перед вставкой провода обязательно зачищите изоляцию на 8–10 мм - слишком длинный или короткий конец снижает надёжность контакта
• Для многожильных проводов используйте наконечники типа “штырь” - они предотвращают выпадение жил и увеличивают срок службы
• Проверьте, чтобы все провода были полностью вставлены - попробуйте слегка потянуть каждый после закрытия рычага
• При работе в тесных коробках ориентируйте клемму так, чтобы рычаг был обращён к свободному пространству - это упрощает управление
• Артикул sq0527-0004 можно заказывать партиями - одинаковые клеммы СК-414 (2,5 мм2) позволяют стандартизировать монтаж и ускорить сервис
• Не смешивайте эту клемму с другими моделями в одной коробке - различия в глубине и форме могут затруднить последующий ремонт
