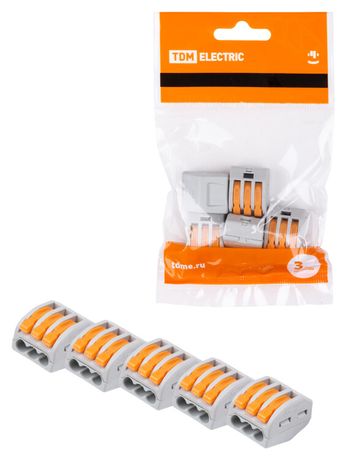

Соединительная клемма СК-413 (2,5мм2) (5 шт/упак) | SQ0527-0012 TDM

Соединительная клемма СК-413 (2,5 мм2) от TDM ELECTRIC - компактный и надёжный элемент для быстрого соединения одножильных и многожильных медных проводов в распределительных коробках и других точках ответвления. Упаковка содержит 5 единиц, что удобно для монтажа нескольких соединений.

Назначение и область применения

Соединительная клемма СК-413 предназначена для создания разъёмных соединений между проводами в слаботочных и силовых цепях постоянного и переменного тока. Подходит для установки в распределительных коробках, при подключении освещения, розеток, датчиков, автоматики и другого оборудования. Применяется там, где требуется часто менять или проверять соединения - например, при ремонте, модернизации или диагностике.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников); до 4 мм2 - с кабельными наконечниками
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Количество зажимов: 3 (можно подключить три провода)
• Диаметр кабеля: 0,1–2,5 мм
• Корпус: самозатухающий ПВХ - устойчив к возгоранию
• Контакты: электротехническая сталь - прочная и долговечная
• Цвет корпуса: светло-серый
• Управление: рычажковый механизм для фиксации проводов
• Тестовое отверстие: есть - позволяет замерять напряжение или целостность цепи без вскрытия

Совместимость и монтаж

Соединительная клемма СК-413 совместима с любыми медными проводами: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - тогда допустимо сечение до 4 мм2. Монтаж выполняется без инструментов: достаточно зачистить провод, вставить его в нужный зажим и опустить рычажок. Для демонтажа - поднять рычажок и вытащить провод. Клеммы легко помещаются в стандартные распределительные коробки. Диаметр корпуса позволяет установить несколько таких клемм рядом без перегрева.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Номинальное напряжение 80 В ограничивает применение в сетях выше этого значения - не используйте в бытовых 220/380 В без учёта реальных условий. Хотя в описании указано напряжение до 380 В, технический паспорт указывает 80 В - следуйте данным производителя. Работает в условиях температур, типичных для жилых и коммерческих объектов. Не предназначен для открытого монтажа вне щитов или коробок.

Преимущества

• Рычажковый механизм обеспечивает быстрый и надёжный контакт без болтов и винтов
• Утопленный рычажок предотвращает случайное отключение даже при плотной укладке в коробке
• Тестовое отверстие даёт возможность проверить наличие напряжения без разбора соединения
• Поддерживает все типы медных проводов - одножильные, многожильные, гибкие
• Не требует специального инструмента - монтаж доступен даже новичкам
• Компактный размер и серый цвет позволяют аккуратно уложить клемму в ограниченном пространстве

Ограничения применения

• Не применяйте в цепях с напряжением свыше 80 В - риск пробоя изоляции
• Не рассчитана на алюминиевые провода - возможна оксидация и потеря контакта
• Не предназначена для внешней установки - не имеет защиты IP
• Запрещён монтаж в местах с высокой вибрацией или механическими нагрузками - не является крепёжным элементом
• Не следует использовать в помещениях с повышенной влажностью без герметизации коробки

Примеры использования

• Подключение трёх светильников к одному выключателю в распределительной коробке
• Ответвление питания для датчика движения от основного кабеля
• Соединение проводов в системе управления конвейера или маломощного станка
• Временное подключение оборудования при испытаниях или диагностики
• Замена повреждённого участка провода в старой проводке - без пайки

Практические советы

• Перед вставкой провода обязательно зачистите его на 6–8 мм - недостаточная длина снижает надёжность контакта
• Для многожильных проводов лучше использовать наконечники - так контакт будет более стабильным
• Проверьте, чтобы все провода были одного типа (медные) и подходили по сечению - не превышайте 2,5 мм2 без наконечника
• После монтажа потяните каждый провод - он не должен выскакивать
• При использовании тестового отверстия соблюдайте правила работы с напряжением - не прикасайтесь к металлическим частям
• Соединительная клемма СК-413 от TDM ELECTRIC - идеальный выбор для сборки распределительных коробок, когда важны скорость, безопасность и повторяемость
