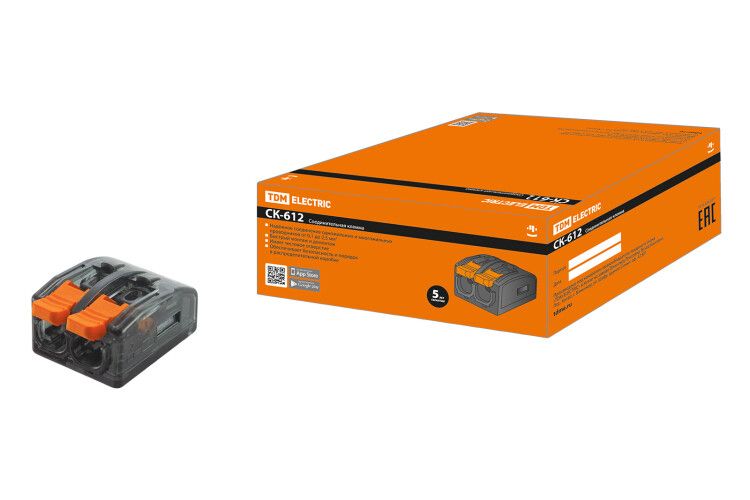

Соединительная клемма СК-612 (2,5мм2) | SQ0527-0021 TDM

Соединительная клемма СК-612 (2,5 мм2) от TDM ELECTRIC - надёжный элемент для соединения и ответвления проводов в слаботочных и силовых цепях постоянного и переменного тока. Клемма поддерживает широкий диапазон типов проводников, легко монтируется и обеспечивает устойчивый контакт благодаря рычажному механизму.

Назначение и область применения

Соединительная клемма СК-612 (2,5 мм2) предназначена для создания разъёмных соединений между двумя проводами. Подходит для присоединения и ответвления одножильных, многожильных и гибких проводников в бытовых, промышленных и распределительных системах. Часто используется в щитах управления, на станках, в осветительных сетях и при монтаже автоматики.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников)
• Максимальное сечение гибкого провода с наконечником: до 4 мм2
• Диаметр кабеля: 0,1–2,5 мм
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Количество зажимов: 2 (можно подключить два провода)
• Рычаг: есть - позволяет фиксировать провод без инструментов
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние контакта
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая медь

Совместимость и монтаж

Соединительная клемма СК-612 (2,5 мм2) совместима с любыми медными проводами: одножильными, многожильными и гибкими. Для гибких проводов рекомендуется использовать кабельные наконечники - так повышается надёжность контакта и снижается риск перелома жил. Установка выполняется вручную: зачищенный провод вставляется в зажим, после чего рычаг опускается до щелчка - контакт фиксируется. Нет необходимости в отвертке или другом инструменте. Клеммы можно устанавливать на DIN-рейку (не требует дополнительной фиксации).

Преимущества

• Удобство монтажа - рычажный механизм исключает необходимость затяжки винтов
• Визуальный контроль - прозрачный корпус позволяет видеть, правильно ли вставлен провод и нет ли окисления
• Широкая совместимость - работает с одножильными, многожильными и гибкими проводами
• Высокая плотность контакта - минимизирует нагрев и потери энергии
• Пожаробезопасный материал корпуса - самозатухающий ПВХ снижает риск распространения пламени

Ограничения применения

• Не предназначен для работы при напряжении выше 80 В - использование в сетях 220/380 В недопустимо
• Не рассчитана на алюминиевые провода - возможна коррозия и потеря контакта
• Запрещено применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Не следует использовать в помещениях с высокой влажностью без защиты - IP-класс не указан, значит, нет герметизации

Примеры использования

• Ответвление питания от основного кабеля в распределительном щите
• Подключение датчиков и реле в пульте управления станка
• Соединение проводов в светильниках с несколькими лампами
• Монтаж цепей сигнализации и автоматики с малым током
• Изменение схемы в существующей проводке без демонтажа

Практические советы

• Перед установкой обязательно зачистите изоляцию с провода - длина зачистки должна соответствовать глубине зажима (обычно 6–8 мм)
• Для многожильных проводов используйте наконечники - даже если они входят в допустимый диапазон, это продлит срок службы контакта
• Проверьте, что провод полностью вошёл в зажим - при неполном введении возможно перегревание
• Не перегружайте клемму: хотя она выдерживает 32 А, длительная работа близко к пределу снижает долговечность
• При замене клеммы СК-612 (2,5 мм2) на аналогичную - проверьте соответствие сечения и типа провода; не заменяйте её на модели с меньшим номиналом
