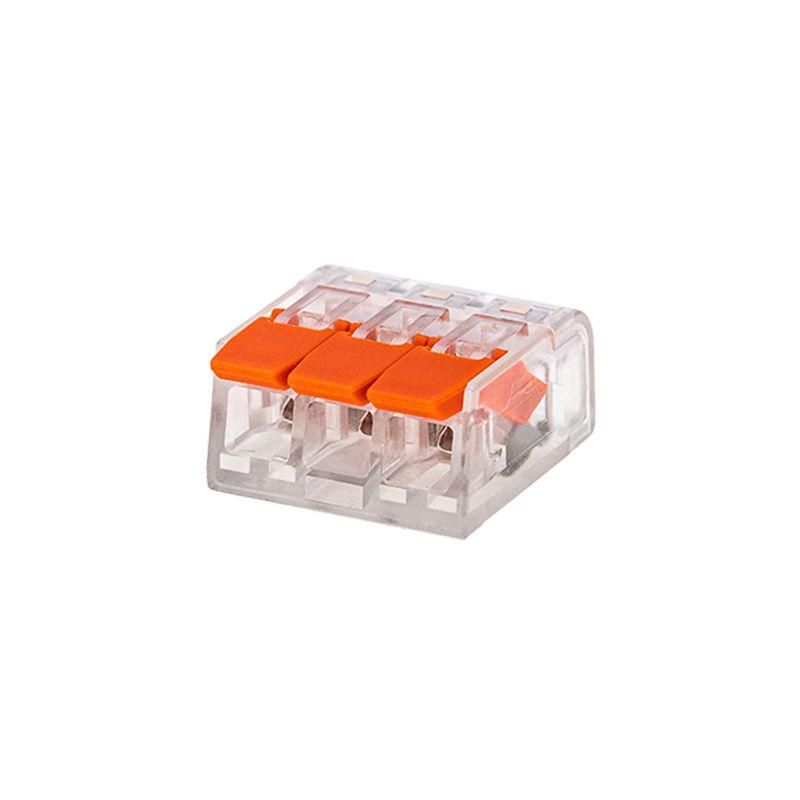

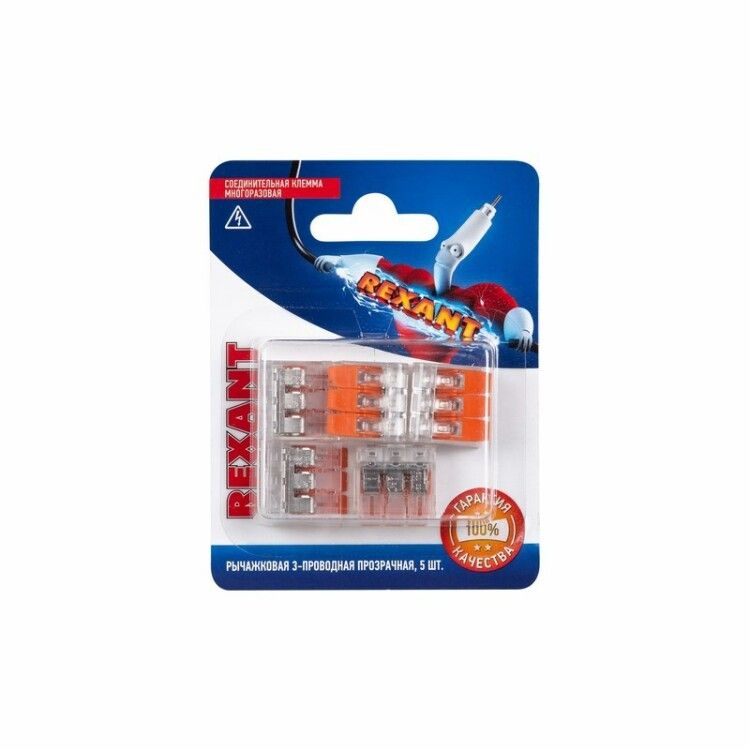

Соединительная компактная рычажковая клемма 3-проводная прозрачная (0,14-4 мм²) 5 шт. | 06-0217-A5 REXANT MEET

Соединительная компактная рычажковая клемма 3-проводная прозрачная (0,14–4 мм2) 5 шт от REXANT - это надёжное решение для быстрого соединения трёх проводов в ограниченном пространстве. Клемма подходит для многоразового использования, обеспечивает плотный контакт и легко контролируется благодаря прозрачному корпусу.

Назначение и область применения

Эта клемма предназначена для соединения трёх проводников в местах, где важна компактность и скорость монтажа. Подходит для использования в распределительных коробках, на пультах управления, внутри оборудования, в системах автоматизации и освещения. Особенно эффективна там, где требуется частая перепрошивка цепей или замена проводов - например, при обслуживании станков, конвейеров, систем вентиляции или светодиодного освещения.

Технические характеристики

• Количество контактов: 3
• Диапазон сечений провода: 0,14–4 мм2 (для многожильных); 0,2–4 мм2 (для одножильных)
• Максимальный ток: 32 А
• Максимальное напряжение: 450 В
• Температурный диапазон: –40…+85 C
• Длина зачистки изоляции: 11 мм
• Материал корпуса: полиамид (стойкий к механическим нагрузкам и УФ)
• Материал контактов: лужённая медь (коррозионностойкая, хорошая проводимость)
• Цвет: прозрачный - позволяет визуально проверить качество зажима и целостность провода

Совместимость и монтаж

Клемма совместима с медными проводами любого типа - одножильными и многожильными. Для правильной установки:

• Зачистите изоляцию на глубину 11 мм - меньше не получится надёжного контакта, больше - риск повреждения жилы.
• Убедитесь, что все жилы полностью вошли в гнездо до упора.
• Зажмите провод, опустив рычаг до щелчка - он фиксируется в нижнем положении.
• Не используйте силу руками для затяжки - механизм сам регулирует усилие.
• При работе с многожильным проводом рекомендуется использовать наконечники или предварительно скрутить жилы, чтобы они не рассыпались при зажиме.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в сетях переменного тока до 450 В. Материалы корпуса и контактов обеспечивают термическую и электроизоляционную безопасность в рамках заявленных параметров. Прозрачный корпус позволяет своевременно выявить перегрев, окисление или ослабление контакта.

Преимущества

• Быстрая установка и демонтаж - достаточно одного движения рычага.
• Прозрачный корпус даёт контроль за состоянием провода и качеством зажима без вскрытия.
• Высокая механическая прочность корпуса из полиамида - выдерживает вибрации и удары.
• Лужёные контакты снижают риск окисления и увеличивают срок службы соединения.
• Компактные размеры позволяют использовать её даже в плотно заполненных коробках и модулях.
• Многоразовое использование - можно переустанавливать провода без замены клеммы.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен хрупкий контакт и нагрев.
• Не следует применять в средах с постоянным воздействием открытого пламени или высоких температур выше +85 C.
• Не используется в помещениях с повышенной влажностью без дополнительной защиты - не имеет IP-классификации.
• Не рекомендовано применение в силовых цепях с импульсными нагрузками выше 32 А - возможен перегрев контактов.

Примеры использования

• Подключение трёх проводов от датчика температуры к контроллеру в холодильной камере.
• Объединение фазы, нуля и заземления в распределительной коробке светильника.
• Соединение проводов между платой управления и исполнительным устройством на конвейере.
• Переподключение проводов при тестировании системы автоматики в мастерской.

Практические советы

• Выбирая клемму, всегда проверяйте тип провода - одножильный требует минимум 0,2 мм2, многожильный допускает 0,14 мм2.
• Избегайте перегрузки по току - даже если провод теоретически выдерживает 4 мм2, при длительной нагрузке близкой к 32 А лучше использовать более крупные клеммы.
• При использовании нескольких таких клемм рядом - оставляйте минимальный зазор 5 мм между ними для теплоотвода.
• Артикулы 06-0217-a5 и etm06-0217-a5 - это одна и та же модель от REXANT; различия лишь в формате кодирования поставщика.
• Купленные 5 штук - идеальный набор для ремонта, профилактики или сборки нескольких точек подключения.
