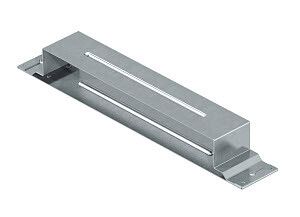

Соединительная накладка кабельного канала EUK 350x38 мм (сталь) (VL 35038E) | 7400974 OBO Bettermann

Соединительная накладка кабельного канала 350x38 мм (сталь) от OBO BETTERMANN - элемент для надёжного соединения участков кабельных каналов в стяжке, обеспечивающий уравнивание потенциалов и компенсацию деформаций. Артикул VL 35038E предназначен для скрытой установки в бетонных конструкциях.

Назначение и область применения

Соединительная накладка кабельного канала 350x38 мм (сталь) используется для герметичного и электрически замкнутого соединения двух секций кабельного канала при скрытом монтаже в бетонной стяжке. Подходит для систем, где требуется сохранить целостность заземления и компенсировать механические нагрузки от усадки или температурных изменений.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - обеспечивает коррозионную стойкость в агрессивных средах.
• Габариты: 350×38 мм - соответствует стандартным размерам кабельных каналов этой серии.
• Исполнение: накладка - монтируется сверху на стык каналов, не требует внутренней модификации.
• Выравнивание потенциалов: да - создаёт непрерывный электрический контакт между секциями канала.
• Уравнивание потенциалов: да - выполняет функцию части системы уравнивания потенциалов в соответствии с требованиями ПУЭ.
• Применение как температурный шов: да - позволяет компенсировать линейные расширения материала при перепадах температур.
• Применение как деформационный шов: да - выдерживает смещения конструкций без потери электрической связи.
• Модель: VL 35038E - часть серийного ряда OBO BETTERMANN для стальных кабельных каналов.

Совместимость и монтаж

Соединительная накладка VL 35038E совместима исключительно с кабельными каналами того же размера (350×38 мм) и аналогичного исполнения из стали. Устанавливается поверх стыка двух каналов после их сборки в стяжке. Крепится саморезами через предварительно просверленные отверстия - не требует сварки. Электрическая связь обеспечивается за счёт металлического контакта с корпусом канала и оцинкованного слоя.

Безопасность и стандарты

Соединительная накладка кабельного канала 350x38 мм (сталь) соответствует требованиям ГОСТ Р МЭК 61537 и ПУЭ по обеспечению защиты от поражения током через уравнивание потенциалов. Оцинкованное покрытие повышает долговечность в условиях повышенной влажности и химической активности бетона.

Преимущества

• Обеспечивает непрерывность цепи заземления без дополнительных проводников.
• Не требует специального оборудования для монтажа - достаточно обычных инструментов.
• Подходит для работы в конструкциях с высокими механическими нагрузками - например, в промышленных помещениях или парковках.
• Замена стандартных перемычек - снижает риск ошибок при монтаже и экономит время.

Ограничения применения

• Не предназначена для открытой установки - работает только внутри бетонной стяжки или стеновой конструкции.
• Не рекомендуется использовать в местах с постоянным воздействием открытых жидкостей или агрессивных химикатов - даже оцинкованное покрытие имеет ограниченную стойкость к кислотам.
• Не подходит для каналов других размеров - габариты 350×38 мм жестко фиксированы.
• Не заменяет основной кабельный канал - служит лишь соединителем между двумя уже установленными секциями.

Примеры использования

• Промышленные цеха - соединение длинных трасс кабельных каналов в полу, проходящих через деформационные швы.
• Автомобильные парковки - обеспечение безопасности при наличии температурных колебаний и влаги.
• Жилые и коммерческие здания - скрытый монтаж в плитах перекрытия с обязательным уравниванием потенциалов.
• Лаборатории и медицинские учреждения - там, где важна надёжность заземления и минимизация внешних проводников.

Практические советы

• Перед монтажом проверьте, что торцы кабельных каналов плотно прилегают друг к другу - зазор более 2–3 мм снижает эффективность соединения.
• Используйте саморезы с плоской головкой и подходящей длиной - они должны войти в материал канала, но не пробивать его насквозь.
• При использовании в бетоне с высоким содержанием солей - дополнительно контролируйте состояние оцинковки после 5–7 лет эксплуатации.
• Артикул VL 35038E - единственный вариант для этого размера в линейке OBO BETTERMANN; другие модели не взаимозаменяемы.
• Не используйте в качестве опоры - накладка не рассчитана на механическую нагрузку сверху, только на передачу электрического контакта.
