Соединительная пластина 100x40x5 (GMS 2 VP FT) | 1124645 OBO Bettermann

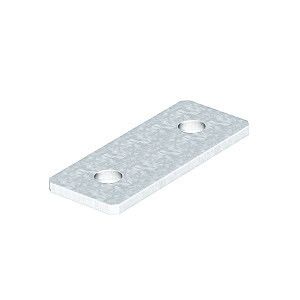

Соединительная пластина 100x40x5 мм горячий цинк GMS 2 VP FT от OBO BETTERMANN предназначена для прочного продольного соединения C-профилей в металлоконструкциях. Её оцинкованная сталь обеспечивает долговечность в условиях повышенной влажности, а компактный размер позволяет использовать её там, где важна точность сборки.

Назначение и область применения

Соединительная пластина GMS 2 VP FT используется для соединения двух C-профилей одинакового или разного сечения - 41×41 мм и 41×21 мм - вдоль их длинной оси. Применяется в каркасных системах: перегородках, фасадах, кровельных конструкциях, рамах для оборудования. Подходит как для внутренних, так и для наружных работ благодаря защите от коррозии.

Технические характеристики

• Размеры: 100 × 40 × 5 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчиво к механическому воздействию и коррозии
• Количество отверстий: 2 - для болтов или самонарезающих винтов
• Форма: плоская, без изгибов - обеспечивает плотную посадку на поверхности профиля
• Обозначение производителя: GMS 2 VP FT

Совместимость и монтаж

Пластина совместима исключительно с C-профилем сечением 41×41 мм и 41×21 мм. Для установки требуется два болта или самонарезающих винта диаметром до 5 мм. Отверстия расположены по центру длинной стороны пластины - они должны точно совпадать с отверстиями в стенках профиля. Монтаж выполняется после выравнивания профилей; зазор между элементами не допускается. Не используйте пластину для поперечного соединения или угловых соединений - она не рассчитана на такие нагрузки.

Безопасность и стандарты

Произведено в соответствии с требованиями европейских норм для металлических крепёжных элементов. Горячее цинкование соответствует DIN EN ISO 1461 - гарантирует срок службы более 25 лет в агрессивных средах. Соответствует требованиям безопасности для строительных конструкций.

Преимущества

• Высокая коррозионная стойкость благодаря толщине цинкового слоя при горячем цинковании
• Жесткая конструкция - не деформируется под нагрузкой при правильном монтаже
• Удобство сборки - не требует специальных инструментов, работает с обычными шуруповёртами
• Один тип пластины заменяет две детали - можно соединять профили разного сечения

Ограничения применения

• Не применяется для соединения профилей других габаритов - например, 60×40 мм или U-образных профилей
• Не предназначен для восприятия значительных изгибающих моментов - только продольное растяжение/сжатие
• Не рекомендован для постоянного контакта с морской водой или хлорированными средами - даже оцинкованная сталь имеет предел устойчивости
• Не используется как опора или несущий элемент вне системы профилей

Примеры использования

• Соединение вертикальных стоек в каркасе перегородки из C-профилей
• Удлинение балок в кровельной системе при недостаточной длине профиля
• Сборка рам для оборудования на производстве, где нужны жёсткие и долговечные соединения
• Ремонт повреждённых участков металлоконструкций без замены всего профиля

Практические советы

• Перед монтажом проверьте, что отверстия в профиле совпадают с отверстиями пластины - расстояние между отверстиями должно быть 80–90 мм
• Используйте болты класса прочности 8.8 или выше - они обеспечивают надёжное соединение без проскальзывания
• При работе на открытом воздухе дополнительно смажьте места соединения антикоррозийным составом - особенно если есть риск попадания воды
• Не затягивайте болты слишком сильно - это может деформировать стенки профиля и снижает несущую способность соединения
• Артикул GMS 2 VP FT и номер 1124645 - это одна и та же деталь; при заказе указывайте оба значения для точности
