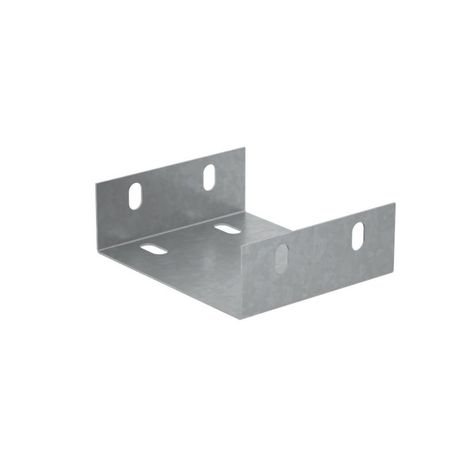

Соединительная пластина П-образная для лотка 50х100 мм "ПЛЮС" | SPplus50-100 КМ - профиль КМ-Профиль PL4637

Соединительная пластина П-образная для лотка 50х100 мм серия ПЛЮС, КМ обеспечивает надёжное механическое соединение секций кабельных лотков, сохраняя целостность кабельной трассы. Изделие изготовлено из оцинкованной стали и предназначено для внутренней установки в помещениях с умеренной влажностью. Бренд КМ-Профильт и артикулы spplus50*100, pl4637, spplus50-100 указывают на соответствие системе КМ.

Назначение и область применения

Соединительная пластина П-образная для лотка 50х100 мм серия ПЛЮС, КМ применяется для стыковки двух прямых участков кабельного лотка одинаковой ширины - 100 мм. Она формирует прочный и жёсткий переход между секциями, исключая провисание или перекос. Подходит для сборки горизонтальных и вертикальных трасс в офисах, производственных цехах, серверных комнатах и других закрытых объектах. Не предназначена для внешних установок или зон с высокой влажностью, химическими брызгами или температурными колебаниями за пределами нормы.

Технические характеристики

• Форма: П-образная, продольный тип соединения
• Размеры: 50×100×50 мм (высота × ширина × глубина)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Тип крепления: винтовой разъём (болты и гайки в комплект не входят)
• Покрытие: холодное цинкование, обеспечивающее антикоррозийную защиту
• Цвет: серый
• Огнестойкость: соответствует требованиям к материалам, применяемым в кабельных системах

Совместимость и монтаж

Пластина совместима только с кабельными лотками серии КМ-Профильт шириной 100 мм. Для монтажа необходимо:

• Выровнять торцы двух лотков точно друг напротив друга;
• Установить пластину сверху и снизу лотка, совмещая отверстия;
• Закрепить болтами M6 (не входят в комплект);
• Подтянуть момент затяжки до упора - переусиливать нельзя, чтобы не деформировать тонкую сталь.

Не используйте пластину для поворотов, ответвлений или угловых соединений - она работает только на прямом стыке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ, что гарантирует работу в условиях умеренного климата и влажности до 80%. Материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Соответствует нормам безопасности для электромонтажных систем в зонах с повышенным требованием к пожарной устойчивости.

Преимущества

• Оцинковка по методу Сендзимира даёт равномерное покрытие без потёртостей даже после резки и гибки
• Жёсткая П-образная форма снижает риск прогиба лотка под нагрузкой
• Простота монтажа - требуется минимум инструментов: отвёртка/ключи и два болта
• Срок службы более 15 лет в сухих помещениях при соблюдении условий эксплуатации

Ограничения применения

• Не использовать во влажных, сырых или открытых зонах - риск коррозии увеличивается
• Не подходят для лотков другой ширины - 50 мм или 150 мм
• Не предназначен для восприятия значительных механических ударов или вибраций - только статическая нагрузка
• Не заменяет опорные элементы или кронштейны - служит исключительно для стыковки

Примеры использования

• Соединение двух прямых лотков вдоль стены в серверной комнате
• Переход между участками трассы в административном корпусе
• Обустройство стыка между лотком и распределительной коробкой
• Укладка кабелей в технологических каналах завода с контролируемой влажностью

Практические советы

• Выбирайте болты M6 длиной 16–20 мм - слишком длинные могут задеть кабели внутри лотка
• Перед монтажом проверьте, что поверхности лотков плотно прилегают - щель больше 1 мм снижает надёжность соединения
• При необходимости можно дополнительно смазать контактные поверхности графитовой смазкой для лучшей электропроводности
• Артикулы spplus50*100, pl4637 и spplus50-100 - это одна и та же деталь; различаются лишь способ записи в каталогах
• Храните запасные пластины в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
