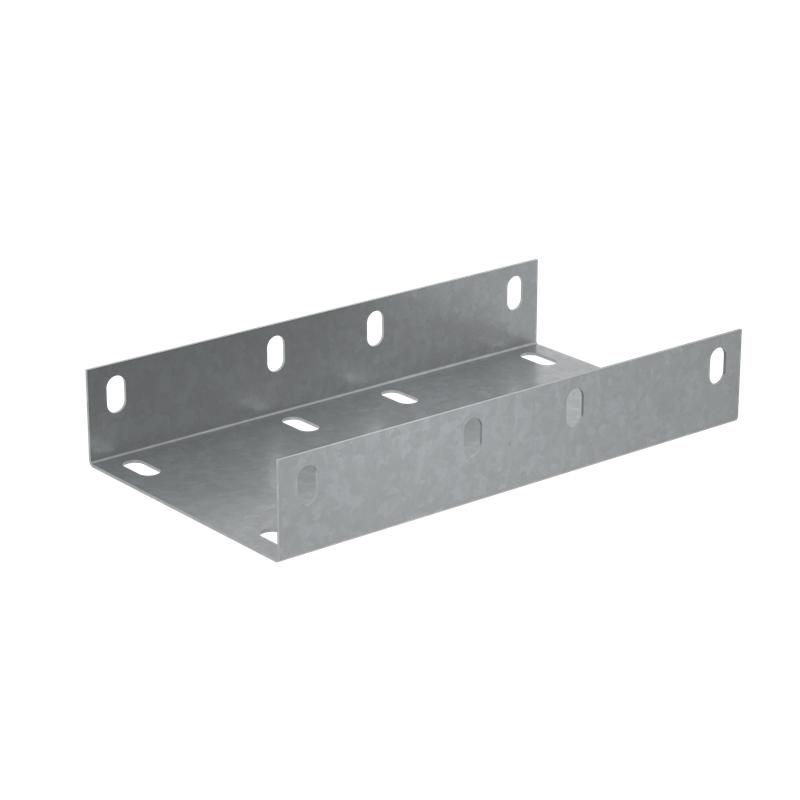

Соединительная пластина усиленная П-образная для лотка 50х100 мм "ПЛЮС" | SPUplus50-100 КМ - профиль КМ-Профиль PL4636

Соединительная пластина П-образная усиленная для лотка 50х100 мм серия ПЛЮС КМ от КМ-Профиль - надёжный элемент для соединения секций кабельных лотков, обеспечивающий повышенную жёсткость и долговечность кабельной трассы. Артикул pl4636 предназначен для монтажа в условиях повышенной влажности и на открытых участках.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 50х100 мм серия ПЛЮС КМ применяется для стыковки двух соседних секций кабельного лотка одинакового типа - когда необходимо сохранить целостность тракта без перегибов или переходов. Элемент устанавливается на продольном участке трассы, где требуется увеличить несущую способность и предотвратить провисание. Подходит для внутренней и внешней прокладки кабелей: в цехах, на эстакадах, в тоннелях, на фасадах зданий и других объектах с низкой агрессивностью окружающей среды.

Технические характеристики

• Размер совместимости: 50×100 мм - соответствует стандартным габаритам лотков этой серии;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает прочность без избыточного веса;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к механическому воздействию и коррозии;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - работает только на прямом участке трассы, не предназначен для поворотов или ответвлений;
• Огнестойкость: да - материал не поддерживает горение и не выделяет токсичных веществ при нагреве до температур, характерных для пожара;
• Цвет: серый - единый цветовой ряд с другими компонентами системы КМ-Профиль.

Совместимость и монтаж

Соединительная пластина П-образная усиленная для лотка 50х100 мм серия ПЛЮС КМ совместима исключительно с лотками того же формата - 50 мм высотой и 100 мм шириной. Установка выполняется на торцевые кромки двух смежных лотков: пластина накладывается сверху и фиксируется болтами через предварительно просверленные отверстия. Для герметичности и защиты от влаги рекомендуется использовать шайбы и гайки с пластиковыми вставками. Монтаж допускается как на горизонтальной, так и на вертикальной поверхности. Не требует специального оборудования - достаточно обычного набора инструментов.

Безопасность и стандарты

• Оцинковка выполнена по методу Сендзимира - соответствует требованиям ГОСТ 9.307-89;
• Эксплуатация разрешена в условиях, определённых ГОСТ 15150-69 (класс исполнения УХЛ3 - умеренный климат, низкая загрязнённость);
• Огнестойкость подтверждена тестированием материалов на воспламеняемость - изделие не является источником распространения пламени.

Преимущества

• Увеличенная несущая способность за счёт усиленной конструкции - снижает риск деформации при нагрузке на длинных участках;
• Горячее оцинкование - гарантирует срок службы более 20 лет даже во влажной среде;
• Винтовое соединение - позволяет легко демонтировать и заменять участки трассы без повреждения основного лотка;
• Совместимость с системой КМ-Профиль - можно комбинировать с другими элементами серии без адаптеров.

Ограничения применения

• Не предназначена для соединения лотков с другим профилем - например, 100×50 мм или 150×100 мм;
• Не подходит для угловых, T-образных или крестовых соединений - только для прямых продольных стыков;
• Не рекомендуется для установки в агрессивных химических средах (например, в кислотных цехах или рядом с водоочистными сооружениями с высоким уровнем pH);
• При использовании вне помещений необходима регулярная проверка состояния креплений - ветровые нагрузки могут вызывать люфт.

Примеры использования

• Прокладка силовых кабелей в промышленном цехе с металлическими потолками - лотки крепятся к несущим конструкциям, соединения усиливаются пластинами pl4636;
• Кабельная трасса на крыше административного здания - оцинкованная пластина выдерживает перепады температур и осадки;
• Обустройство распределительных щитовых комнат - удобно для быстрой сборки и последующего обслуживания;
• Автомобильные заводы и конвейеры - там, где требуется частая модификация маршрута кабелей без замены всего лотка.

Практические советы

• Перед монтажом проверьте точное соответствие размеров лотка - даже небольшое отклонение (+-2 мм) может затруднить плотное прилегание пластины;
• Затягивайте болты равномерно - переусиливать нельзя, чтобы не деформировать стенки лотка;
• На открытом воздухе используйте антикоррозийную смазку на резьбе болтов - это продлит срок службы крепления;
• Если трасса проходит через зоны с вибрацией - дополнительно закрепите пластину антивибрационными прокладками;
• Артикул pl4636 всегда следует заказывать в паре с аналогичными элементами - лучше иметь запас на случай ремонта.
