Соединительная пластина П-образная для лотка 80х400 мм "ПЛЮС" INOX304 | SPplus80-400 КМ - профиль КМ-Профиль PL4797

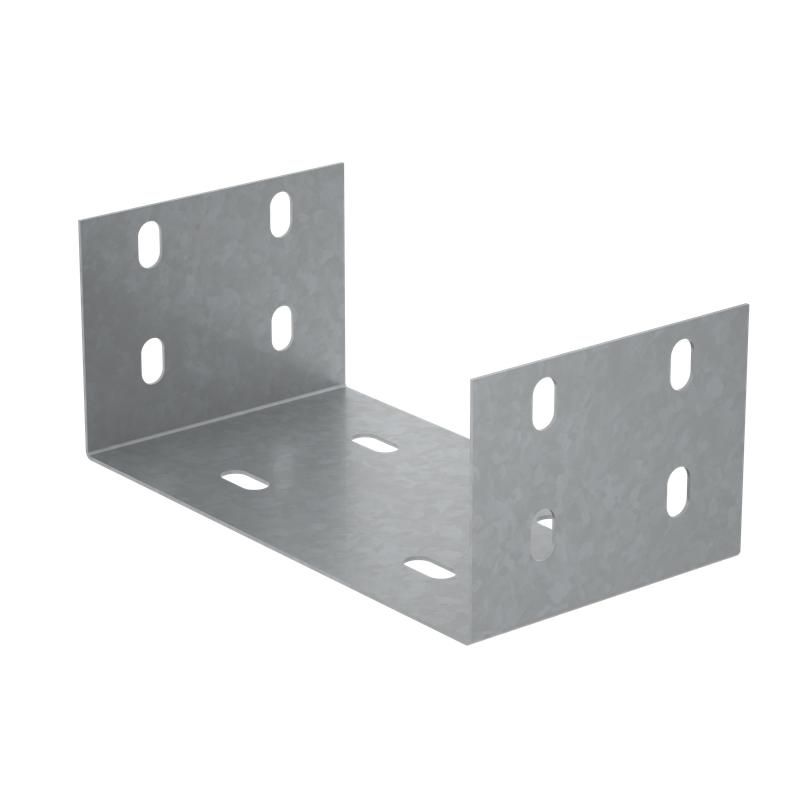

Соединительная пластина П-образная для лотка 80х400 мм INOX304 КМ-профиль SPplus80-400 предназначена для надёжного соединения секций кабельных лотков в условиях повышенной влажности, агрессивных сред и требований к гигиене. Выполненная из нержавеющей стали AISI304, эта деталь обеспечивает долговечность и соответствие требованиям пищевой, медицинской и химической промышленности.

Назначение и область применения

Соединительная пластина П-образная для лотка 80х400 мм INOX304 КМ-профиль SPplus80-400 применяется для стыковки прямых участков кабельных лотков шириной 400 мм. Она формирует прочный и герметичный переход между секциями, сохраняя целостность кабельной трассы. Подходит для установки на горизонтальных и вертикальных поверхностях. Идеально используется там, где важны антикоррозийные свойства и легкость очистки: пищевые цеха, фармацевтические производства, химические заводы, объекты вблизи морского побережья.

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304)
• Габариты: 80×400 мм
• Толщина стенки: 1 мм
• Тип соединения: винтовой разъём
• Исполнение: продольный соединитель
• Огнестойкость: да
• Поверхность: необработанная (матовая, без покрытия)
• Цвет: серый

Необработанная поверхность означает отсутствие лакокрасочного или другого защитного слоя - материал защищён сам по себе за счёт пассивного оксидного слоя нержавеющей стали. Это снижает риск отслоений и загрязнений в чистых зонах.

Совместимость и монтаж

Соединительная пластина SPplus80-400 совместима исключительно с кабельными лотками серии КМ-профиль шириной 400 мм. Для монтажа требуется предварительно выровнять торцы лотков, затем совместить их с пластиной и закрепить болтами через отверстия по периметру. Установка выполняется с внутренней стороны лотка - пластина не выступает за контур профиля. Рекомендуется использовать болты M6 или M8 с шайбой, соответствующие толщине стенки (1 мм). Напряжение на крепление не передаётся - элемент служит только механическим соединителем.

Безопасность и стандарты

Соединительная пластина SPplus80-400 соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим воздействиям. Материал AISI304 подтверждает огнестойкость и безопасность в случае возгорания - не поддерживает горение, не выделяет токсичных веществ при нагреве. Применение в пищевой и медпромышленности допустимо согласно нормам GMP и HACCP.

Преимущества

• Высокая коррозионная стойкость - нержавеющая сталь AISI304 не ржавеет даже при постоянном контакте с водой, солями, щелочами и кислотами
• Легко моется - матовая поверхность не задерживает грязь, что важно для санитарных зон
• Устойчива к температурным колебаниям - работает от -40C до +300C
• Не требует периодического обслуживания - никаких красок, смазок или замен покрытий
• Поддерживает целостность трассы при нагрузках - жёсткая П-образная форма распределяет усилия равномерно

Ограничения применения

• Не предназначен для соединения лотков других ширин - только 400 мм
• Не используется как опора или кронштейн - только как стыковой элемент
• Не подходит для монтажа в условиях постоянного механического удара или вибрации без дополнительной фиксации
• Не имеет IP-защиты - не является герметичным соединением; для защиты от брызг/пыли требуется дополнительная изоляция

Примеры использования

• Стыковка двух прямых лотков в цехе по производству молочных продуктов
• Переход между вертикальным и горизонтальным участком трассы в лаборатории
• Обустройство кабельной системы на крытом причале порта
• Распределение силовых кабелей в отделении стерилизации больницы

Практические советы

• Проверьте точную ширину лотка - реальные размеры могут отличаться на +-1–2 мм от заявленных 400 мм
• Затягивайте винты равномерно, чтобы не деформировать пластину
• При использовании в морской зоне регулярно промывайте стыки пресной водой - соль может оседать в микротрещинах
• Не используйте агрессивные чистящие средства - достаточно мыльного раствора и мягкой щётки
• SPplus80-400 - часть системы КМ-профиль; для комплексного решения подбирайте другие элементы из этой же серии
