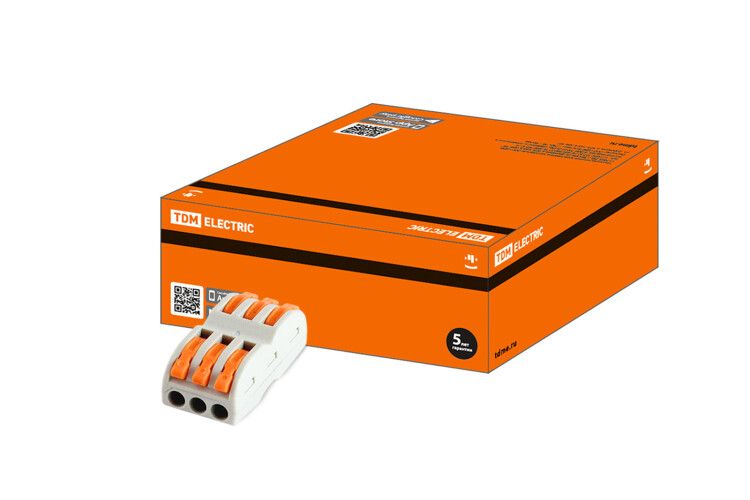

Соединительная проходная клемма СК-413-2 (2,5мм2) | SQ0527-0042 TDM

Соединительная проходная клемма СК-413-2 (2,5 мм2) от TDM ELECTRIC - компактный элемент для надёжного соединения и ответвления проводов в распределительных коробках, светильниках и других устройствах. Клемма обеспечивает быстрый монтаж без инструментов, поддерживает работу с одножильными и многожильными проводами, а её конструкция гарантирует безопасность даже в ограниченном пространстве.

Назначение и область применения

Соединительная проходная клемма СК-413-2 (2,5 мм2) предназначена для создания постоянных соединений и ответвлений в слаботочных и силовых цепях переменного тока. Подходит для установки в распределительных коробках, щитах, корпусах осветительных приборов, автоматических выключателей и аналогичных устройств. Применяется там, где требуется надёжное, легко обслуживаемое соединение нескольких проводов без пайки или скрутки.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников)
• Номинальное сечение с кабельным наконечником: до 4 мм2 (для многожильных проводов)
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Диаметр кабеля: 0,1–2,5 мм
• Количество зажимов: 6
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: светло-серый

Совместимость и монтаж

Соединительная проходная клемма СК-413-2 (2,5 мм2) совместима с медными проводами любого типа: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - это повышает надёжность контакта и предотвращает перелом жил. Монтаж выполняется без инструментов: достаточно открыть рычажок, вставить провод и зафиксировать его нажатием. Утопленный механизм рычажка позволяет работать в плотных условиях - он не задевается за соседние элементы. После сборки можно проверить целостность цепи через контрольное отверстие - без вскрытия клеммы.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ, что снижает риск распространения пламени при перегреве. Номинальное напряжение 80 В ограничивает применение клеммы в сетях низкого напряжения - она не предназначена для работы в бытовых сетях 220–380 В, несмотря на заявление производителя о допустимости до 380 В в описании. Это противоречие требует внимания: максимальное рабочее напряжение - 80 В, остальное - лишь указание на тип среды, в которой используется клемма. Соответствие международным стандартам IEC/EN не указано - использование в сертифицированных системах требует дополнительной проверки.

Преимущества

• Быстрая установка и замена проводов - никаких отвёрток или обжимных инструментов не требуется
• Утопленный рычажок исключает случайное отключение при монтаже в тесных местах
• Поддержка всех типов медных проводов: одножильных, многожильных и с наконечниками
• Тестовое отверстие позволяет контролировать напряжение и целостность цепи без разбора соединения
• Шесть зажимов позволяют организовать несколько ответвлений в одном модульном элементе
• Стандартный светло-серый цвет обеспечивает хорошую видимость в темноте и сочетается с большинством корпусов

Ограничения применения

• Не предназначен для работы при напряжении выше 80 В - игнорирование этого ограничения опасно!
• Не рассчитана на алюминиевые провода - возможен окисление и потеря контакта
• Не подходит для высокочастотных или импульсных нагрузок - только для сети 50 Гц
• Не следует использовать вне закрытых корпусов - отсутствует степень защиты IP
• Рекомендовано ограничивать количество параллельных соединений до шести - перегрузка зажимов недопустима

Примеры использования

• Подключение группы светодиодных светильников к одному выходу автомата
• Разводка проводов в распределительной коробке квартиры (например, три входа + три выхода)
• Соединение проводов управления в системах автоматизации (сенсоры, реле, маломощные двигатели)
• Замена старых скруток в старых электроустановках - более безопасная и долговечная альтернатива

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, соответствующую глубине зажима - слишком длинный конец может мешать фиксации
• Для многожильных проводов используйте наконечники - особенно если они часто подвергаются вибрации
• Проверьте плотность фиксации каждого провода легким потягиванием после монтажа
• Не смешивайте провода разного сечения в одной клемме - лучше использовать отдельную клемму для каждого
• Артикул sq0527-0042 и модель СК-413-2 (2,5 мм2) от TDM ELECTRIC - один и тот же продукт; при заказе ориентируйтесь на оба значения
