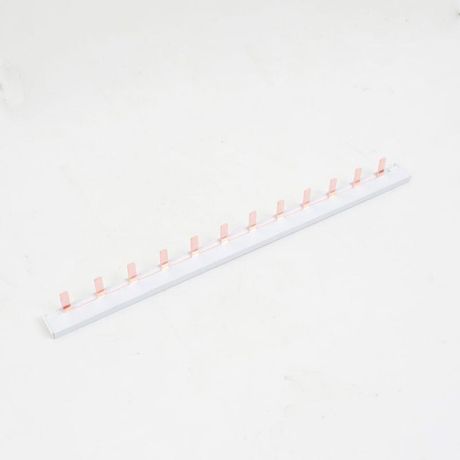

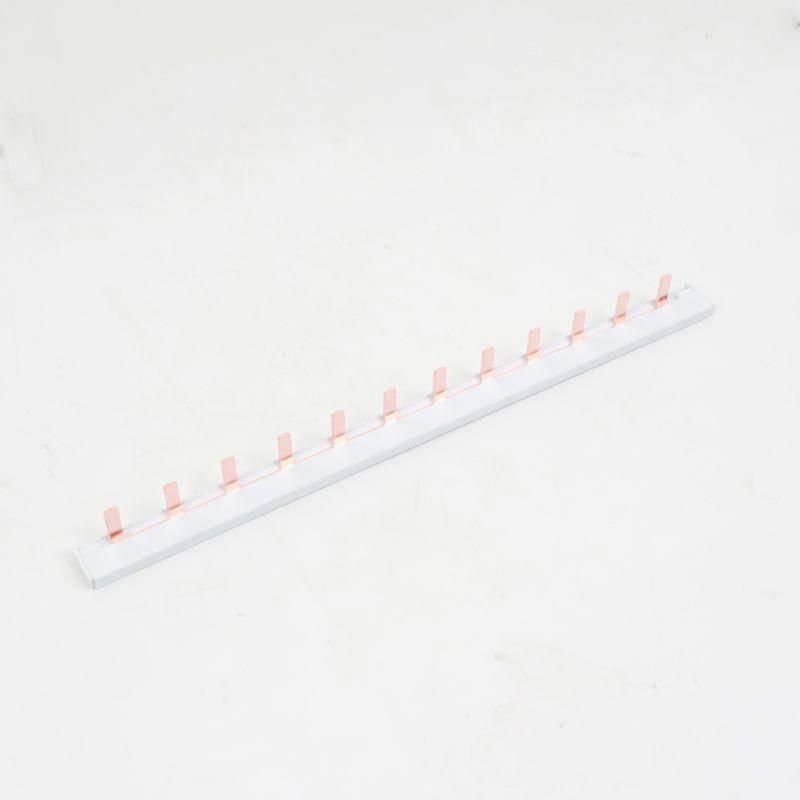

Соединительная шина BBS-MD63 типа PIN, 1 полюс, 56 присоединений, для модульной аппаратуры - BBS-MD63P-1P56 ДКС

Соединительная шина типа PIN, 1 полюс, 56 присоединений, для модульной аппаратуры BBS-MD63, YON max - компактное решение для распределения тока между множеством автоматических выключателей в щитовой. Шина совместима с модульными автоматами серии YON max и обеспечивает надёжное электрическое соединение без дополнительных проводов.

Назначение и область применения

Соединительная шина BBS-MD63, YON max предназначена для параллельного подключения до 56 однополюсных автоматических выключателей в одном ряду. Используется внутри распределительных щитов для упрощения сборки силовых цепей, исключения лишних перемычек и повышения надёжности контактов. Применяется в жилых домах, многоэтажках, торговых центрах, офисах и других объектах, где требуется компактная и безопасная коммутация групп автоматов.

Технические характеристики

• Тип подключения: штыревой (Pin) - вставляется прямо в клеммы автоматов серии YON max
• Номинальный ток: 63 А - поддерживает постоянную нагрузку каждого автомата до этого значения
• Количество присоединений: 56 - позволяет подключить 56 однополюсных автоматов в один ряд
• Шаг между контактами: 18 мм - соответствует стандартному модульному шагу (1 модуль = 18 мм)
• Поперечное сечение проводника: 10 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Условный ток короткого замыкания: 15 кА - способна передавать ток КЗ без разрушения
• Изоляция: да - все элементы изолированы, предотвращает случайные замыкания

Совместимость и монтаж

Шина BBS-MD63, YON max совместима только с автоматическими выключателями серии YON max, имеющими стандартизованные штыревые клеммы. Устанавливается на DIN-рейку вместе с автоматами. Для монтажа необходимо:

• Выключить питание щита
• Разместить шину рядом с автоматами, соблюдая шаг 18 мм
• Вставить шину в каждую клемму автоматов - зажим должен защёлкиваться с характерным щелчком
• Не использовать с автоматами других серий - даже если они имеют аналогичный шаг, форма штырей может отличаться

Подключение питания осуществляется через крайний контакт шины - от него ток распределяется ко всем остальным автоматам.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для внутренней установки в распределительных устройствах. Корпус изготовлен из огнеупорного армированного полиамида, что соответствует классу самозатухающего материала UL94 V-0. Наличие изоляции и испытание на импульсное напряжение 4 кВ обеспечивают соответствие нормам IEC 60947-7-1 для соединительных шин.

Преимущества

• Экономия места - вместо 56 отдельных перемычек используется одна шина
• Повышенная надёжность - металлический контакт шины менее подвержен окислению и ослаблению, чем медные перемычки
• Ускоренный монтаж - установка занимает минуты, снижает риск ошибок при сборке
• Легкая диагностика - видно, какие автоматы подключены к одной фазе
• Совместимость с гарантией производителя - работает в системе YON max с 5-летней гарантией

Ограничения применения

• Не применяется в трёхфазных системах - шина однополюсная, для каждой фазы нужна своя шина
• Не подходит для автоматов с другим типом клемм (винтовые, быстрозажимные без Pin)
• Не рекомендуется использовать вне щитов - не имеет степени защиты IP
• Максимальный ток 63 А - нельзя применять для автоматов выше этой отметки, даже если они физически подходят
• Не предназначен для частого отключения/включения - служит только для постоянного распределения тока

Примеры использования

• Щит в квартире: 56 автоматов на освещение, розетки, кондиционеры, бойлеры - все подключены к одной фазе через эту шину
• Жилой комплекс: распределение группы автоматов на этаже, когда все потребители работают от одного входного автомата
• Офисный щит: управление сетями розеток и оборудования по помещениям

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были установлены точно на одной линии - смещение более 1–2 мм затруднит вставку шины
• Не используйте шину как основной ввод - она не рассчитана на коммутацию, только на распределение тока
• При необходимости увеличить количество автоматов - используйте две шины, подключённые параллельно через внешнюю перемычку
• Обязательно пометьте крайние точки шины - так проще найти источник питания при обслуживании
• Проверяйте плотность посадки всех контактов после монтажа - слабый контакт вызывает нагрев
