Соединительная скоба для листовых лотков 115x60x20 (ABR FT) | 6364942 OBO Bettermann

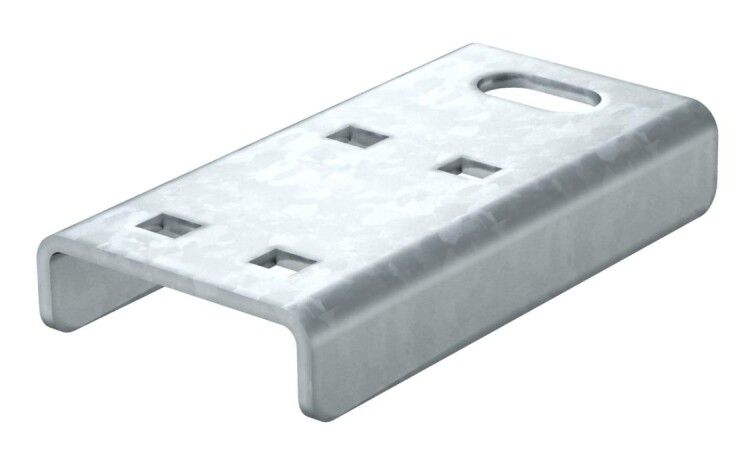

Соединительная скоба для листовых лотков 115x60x20 мм, горячий цинк от OBO BETTERMANN (арт. 6364942, ABR FT) предназначена для надёжного крепления листового кабельного лотка к системе подвеса с помощью резьбового стержня. Применяется в промышленных и инфраструктурных объектах, где важна долговечность и устойчивость кагрессивным средам.

Назначение и область применения

Соединительная скоба для листовых лотков 115x60x20 мм, горячий цинк используется для фиксации листовых кабельных лотков к вертикальным или горизонтальным резьбовым стержням системы подвеса. Обеспечивает жёсткую и стабильную установку при прокладке кабельных трасс, особенно там, где требуется высокая механическая прочность и огнестойкость - например, на заводах, в тоннелях, энергообъектах и крупных распределительных щитовых.

Соответствует требованиям DIN 4102-12, что делает её подходящей для систем кабельной прокладки с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Размеры: 115 × 60 × 20 мм - оптимальный проём для стандартных листовых лотков
• Материал: сталь - обеспечивает высокую механическую прочность
• Покрытие: горячий цинк - защищает от коррозии даже в условиях повышенной влажности и агрессивной среды
• Комплектация: включены болты и гайки для быстрой сборки
• Обозначение производителя: ABR FT - серия соединителей OBO Bettermann для листовых лотков

Совместимость и монтаж

Соединительная скоба для листовых лотков 115x60x20 мм, горячий цинk совместима с листовыми кабельными лотками стандарта OBO Bettermann и аналогичными моделями других производителей, имеющими соответствующую ширину и толщину стенок.

Установка:

• Закрепите резьбовой стержень к несущей конструкции (потолок, стена, перекрытие)
• Наденьте скобу на стержень через отверстие в основании лотка
• Зафиксируйте гайкой с шайбой - затяните до плотного контакта, избегая перегрузки материала
• Не используйте инструменты с большими моментами - материал может деформироваться

Рекомендуемый шаг между точками крепления - до 1,5 метра, в зависимости от нагрузки и типа кабелей.

Безопасность и стандарты

Соединительная скоба для листовых лотков 115x60x20 мм, горячий цинк соответствует норме DIN 4102-12, которая регламентирует поведение материалов при воздействии открытого пламени. Это гарантирует сохранение целостности кабельной трассы в случае возгорания, предотвращая распространение огня по трассе.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы более 25 лет в закрытых помещениях и до 15 лет во влажных зонах
• Жёсткая фиксация снижает риск провисания лотка под весом кабелей
• Предварительно комплектуется крепёжом - экономит время на монтаже
• Изготовлена из стали с контролируемой толщиной - выдерживает значительные динамические и статические нагрузки

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от УФ-излучения и осадков
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или хлора - цинк может разрушаться
• Подходит только для лотков с толщиной стенки до 1,5 мм; для более тяжёлых конструкций требуются усиленные крепления
• Не заменяет антивибрационные элементы - при наличии сильных вибраций необходимо применять демпферы

Примеры использования

• Кабельные трассы в производственных цехах с высокой запылённостью
• Энергетические подстанции и распределительные пункты
• Транспортные тоннели и метро - где важна огнестойкость и долговечность
• Логистические терминалы с массивными кабельными пучками

Практические советы

• Перед монтажом проверьте внутренний диаметр резьбы стержня - он должен соответствовать болтам в комплекте (M8/M10)
• При использовании нескольких скоб на одной трассе - выравнивайте их по уровню, чтобы избежать перекоса лотка
• Для длинных участков трассы (более 10 м) добавьте компенсационные элементы - температурные изменения вызывают удлинение металла
• Соединительная скоба для листовых лотков 115x60x20 мм, горячий цинк от OBO BETTERMANN (арт. 6364942) - один из самых распространённых решений в Европе; выбирайте её, когда нужна проверенная временем надёжность
