Соединительный фланец 50х150 HDZ | CLP1CF-050-150-M-HDZ IEK

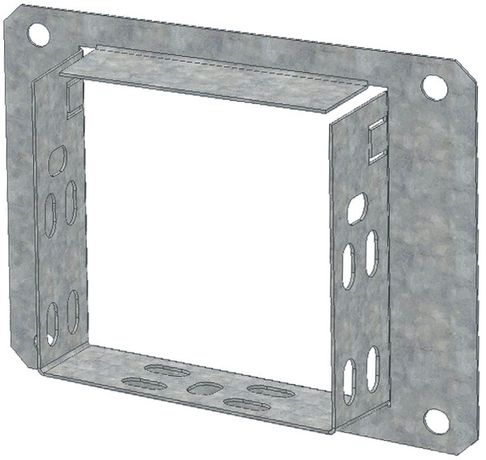

Соединительный фланец 50х150 горячеоцинкованный HDZ от IEK (ИЭК) - элемент крепления для проволочных лотков, обеспечивающий герметичный и прочный переход кабельной трассы через стену, потолок или корпус оборудования. Артикул clp1cf-050-150-m-hdz соответствует серии CLP HDZ и предназначен для долговечной эксплуатации в промышленных условиях.

Назначение и область применения

Соединительный фланец 50х150 горячеоцинкованный HDZ используется для фиксации проволочного лотка к поверхности - стене, потолку, металлическому щиту или оборудованию. Он обеспечивает надёжный вход/выход кабеля из лотка, предотвращает смещение и повреждение жил при монтаже. Применяется в системах кабельной организации на заводах, в цехах, энергообъектах и других местах с высокой механической нагрузкой и агрессивной средой.

Технические характеристики

• Размеры: 50×150 мм - внутренний проём под проволочный лоток, высота 150 мм
• Материал: сталь - обеспечивает жёсткую основу и устойчивость к деформациям
• Покрытие: горячее цинкование (HDZ) - толстый слой цинка, нанесённый методом погружения в расплав, защищает от коррозии даже при повреждении поверхности
• Тип соединения: болтовое - позволяет закрепить фланец с помощью гаек и болтов на любой плоской поверхности
• Исполнение: стыковая пластина - форма оптимизирована для плотного прилегания к кромке лотка
• Цвет: серебристый - естественный цвет цинкового покрытия
• Срок службы: до 20 лет - при соблюдении условий эксплуатации в соответствии с ГОСТ 14918-80

Совместимость и монтаж

Фланец совместим с проволочными лотками стандарта IEK серии CLP HDZ и другими аналогичными лотками с шириной 50 мм. Для установки требуется:

• Подготовить отверстие в стене или корпусе под размер фланца
• Закрепить фланец болтами M6–M8 (не входят в комплект) через отверстия по периметру
• Вставить проволочный лоток в проём 50×150 мм и зафиксировать его внутри фланца с помощью штатных зажимов лотка

Не требует сварки. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Убедитесь, что толщина монтируемой поверхности не превышает 10 мм - иначе потребуются удлинённые болты.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 14918-80 - нормативом для кабельных устройств в промышленных сетях. Горячее цинкование обеспечивает электроизоляцию и снижает риск коррозионного разрушения, что важно для безопасности в помещениях с повышенной влажностью. Соответствует требованиям к электробезопасности при использовании в системах с напряжением до 1000 В.

Преимущества

• Увеличенная высота 150 мм даёт запас для прокладки кабелей с большими радиусами изгиба
• Горячее цинкование (HDZ) значительно превосходит холодное цинкование по сроку защиты - особенно в агрессивных средах
• Простая сборка без специального инструмента - достаточно обычного ключа
• Серебристый цвет не требует окраски после монтажа
• Совместимость с серией CLP HDZ - гарантия точного подбора всех элементов системы

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - хотя цинк защищает от влаги, фланец не имеет IP-защиты
• Не рекомендуется применять в средах с хлористыми солями (например, поблизости от морского побережья) - длительный контакт может вызвать белые пятна коррозии
• Не подходит для лотков шириной более 50 мм - проём строго ограничен
• Не является несущим элементом - не выдерживает вес самого лотка с кабелями; лоток должен быть дополнительно подвешен на кронштейны

Примеры использования

• Переход кабельной трассы из машинного зала в контрольную комнату через бетонную стену
• Ввод питания в частотный преобразователь или пульт управления
• Обустройство кабельного канала в пищевом цехе - где важна коррозионная стойкость и лёгкая очистка
• Монтаж в подземных коллекторах с периодической влажностью

Практические советы

• Выбирайте болты класса прочности 4.8 или выше - они должны выдерживать усилие затяжки без деформации
• Проверьте посадочный диаметр лотка перед заказом - он должен точно соответствовать 50 мм
• При монтаже в бетон используйте анкерные болты, а не саморезы
• После монтажа проверьте, чтобы лоток не «гулял» внутри фланца - при необходимости подтяните крепление
• Артикул clp1cf-050-150-m-hdz можно комбинировать с другими элементами серии CLP HDZ - все детали имеют одинаковое покрытие и размерную совместимость
