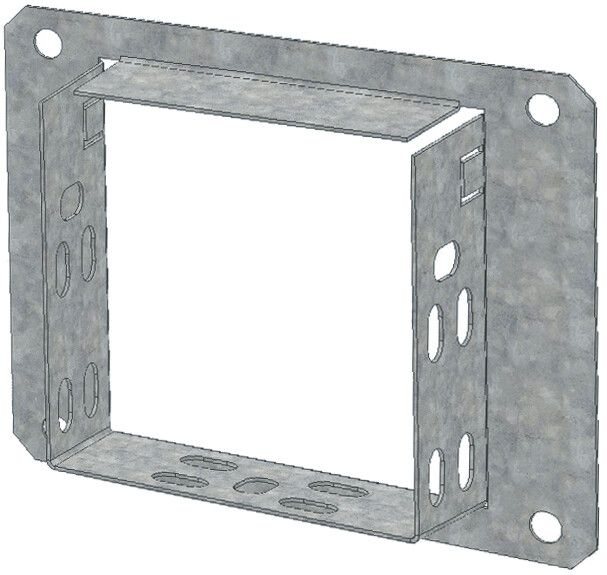

Соединительный фланец 50х100 | CLP1CF-050-100 IEK

Фланец соединительный 50х100 от IEK (ИЭК), артикул clp1cf-050-100, предназначен для герметичного ввода кабельной трассы через стену, потолок или корпус оборудования. Этот элемент используется в системах проволочных лотков на основе стальных конструкций с оцинкованным покрытием.

Назначение и область применения

Фланец соединительный 50х100 применяется для перехода кабельной трассы из открытого проволочного лотка в закрытую среду - например, внутрь шкафа, распределительного щита, стены или перекрытия. Он обеспечивает механическую фиксацию и сохраняет целостность системы при проходе через твердые поверхности. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в логистических комплексах и других местах с высокой нагрузкой на кабельную инфраструктуру.

Технические характеристики

• Материал: сталь - прочная основа, выдерживающая механические нагрузки и вибрации;
• Размеры: 50×100 мм - соответствует стандартным габаритам проволочных лотков;
• Высота: 100 мм - достаточна для компенсации толщины стены или перегородки;
• Тип соединения: винтовой разъем - позволяет легко крепить к лотку и фиксировать в отверстии;
• Исполнение: стыковая пластина - плоская форма для плотного прилегания к поверхности;
• Защитное покрытие: оцинкование горячим способом - защищает от коррозии даже в условиях повышенной влажности;
• Цвет: серебристый - естественный цвет цинкового слоя, не требует окраски;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным требованиям к кабельным изделиям.

Совместимость и монтаж

Фланец совместим с проволочными лотками того же размера (50×100 мм) и другими элементами серии CLP от IEK. Для установки необходимо:

• Пробурить отверстие в стене/перекрытии размером 50×100 мм;
• Закрепить фланец с помощью болтов или саморезов - он имеет подготовленные отверстия для крепления;
• Подключить к нему проволочный лоток - соединение осуществляется винтовым зажимом, который надежно фиксирует лоток без деформаций;
• Убедиться, что кабели не перегибаются внутри фланца - радиус изгиба должен соответствовать нормам для используемых кабелей.

Безопасность и стандарты

Фланец соединительный 50х100 соответствует ГОСТ 14918-80, который регламентирует требования к кабельным устройствам для промышленного использования. Горячее цинкование повышает безопасность эксплуатации в агрессивных средах, снижая риск возникновения коррозии и последующих аварий. Продукция IEK проходит контроль качества в соответствии с международными стандартами ISO 9001.

Преимущества

• Высокая долговечность благодаря оцинкованию - срок службы до 20 лет без замены;
• Простота монтажа - не требуется сварка, достаточно винтового крепления;
• Совместимость с широким спектром аксессуаров серии CLP - можно собирать полноценную кабельную трассу;
• Устойчивость к внешним воздействиям - подходит для помещений с высокой влажностью, пылью и температурными колебаниями;
• Не требует дополнительной защиты после установки - готов к работе сразу после монтажа.

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - хотя есть защита от влаги, IP-класс не указан и не гарантирует герметичность при длительном контакте с жидкостью;
• Не рекомендуется применять в агрессивных химических средах (например, кислоты, щелочи) - оцинковка защищает от коррозии, но не от химического воздействия;
• Не подходит для кабелей с большим наружным диаметром - внутреннее пространство фланца рассчитано на стандартные проволочные лотки, а не на массивные жилы;
• Требуется точное совпадение размеров лотка - использование с лотком другого размера (например, 100×50) невозможно без адаптеров.

Примеры использования

• Ввод кабелей от лотка в электрощитовую комнату через бетонную стену;
• Переход кабельной трассы с потолка в корпус станка на производстве;
• Соединение вертикального и горизонтального участков лотка в многоэтажном здании;
• Прокладка сигнальных кабелей в автоматизированных линиях с частыми вибрациями.

Практические советы

• При монтаже в бетонную стену используйте анкерные болты - они обеспечивают более надежную фиксацию, чем обычные саморезы;
• Проверьте перед установкой, чтобы отверстие было точно 50×100 мм - слишком маленькое отверстие затруднит монтаж, слишком большое - снизит герметичность;
• Не забудьте использовать уплотнители (если требуются) при необходимости герметизации - фланец сам по себе не является полностью герметичным элементом;
• При использовании в холодных помещениях учтите, что металл может терять пластичность - избегайте ударных нагрузок при низких температурах;
• Фланец соединительный 50х100 от IEK (ИЭК), артикул clp1cf-050-100, лучше всего сочетается с другими деталями серии CLP - так система будет однородной и гарантированно совместимой.
