Соединительный фланец 80х100 | CLP1CF-080-100 IEK

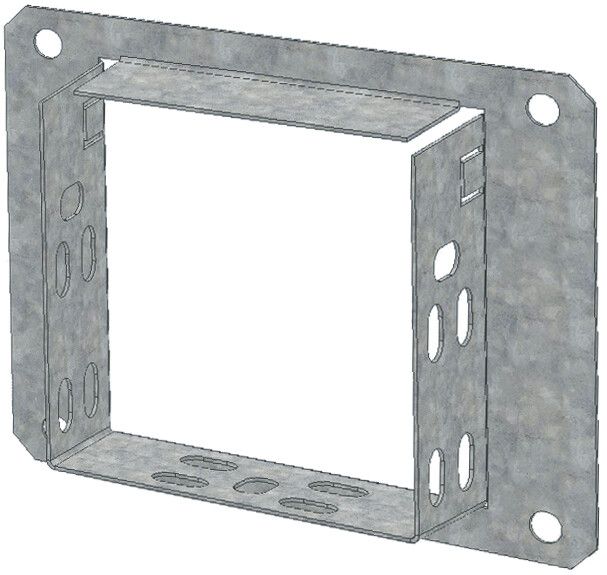

Фланец соединительный 80х100 от IEK (ИЭК), артикул clp1cf-080-100, предназначен для надёжного ввода кабельной трассы через стену, потолок или корпус оборудования. Этот элемент используется в системах проволочных лотков и обеспечивает герметичное и механически устойчивое соединение между кабельным путём и конструкцией здания.

Назначение и область применения

Фланец соединительный 80х100 применяется для перехода кабельной трассы из открытого проволочного лотка в закрытую среду - например, внутрь шкафа, через бетонную стену или перекрытие. Он позволяет сохранить целостность защиты кабелей и предотвратить попадание пыли, влаги и посторонних предметов в зону ввода. Подходит для промышленных объектов, энергообъектов, автоматизированных линий и распределительных пунктов, где используются металлические кабельные системы.

Технические характеристики

• Тип изделия: фланец соединительный
• Размеры: 80×100 мм (внешние габариты)
• Высота кабеленесущей системы: 100 мм - соответствует высоте проволочного лотка
• Материал: сталь оцинкованная, с защитным слоем цинка 10–20 мкм
• Способ оцинковки: горячее цинкование по методу Сендзимира
• Тип соединения: винтовой разъем - крепление болтами на месте установки
• Цвет: серебристый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Фланец совместим с проволочными лотками высотой 100 мм, выпускаемыми в серии CLP от IEK. Для монтажа требуется просверлить отверстие в стене или оборудовании с диаметром, соответствующим внешним габаритам фланца (80×100 мм). Крепится с помощью болтов через предварительно подготовленные отверстия в самой пластине. Установка выполняется снаружи и внутри помещения одновременно - фланец зажимается между поверхностями. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80, что гарантирует соответствие требованиям к прочности, долговечности и электробезопасности. Горячее цинкование по методу Сендзимира обеспечивает повышенную коррозионную стойкость даже в условиях повышенной влажности и агрессивной среды. Материал не выделяет токсичных веществ, безопасен для работы вблизи людей и оборудования.

Преимущества

• Усиленная защита от коррозии благодаря двухслойному цинковому покрытию
• Простота установки - не нужна сварка, достаточно обычных инструментов
• Совместимость с широким спектром лотков серии CLP
• Долгий срок службы - до 20 лет без замены
• Серебристый цвет не требует окраски после монтажа

Ограничения применения

• Не предназначена для использования в качестве основного крепления кабельного лотка - только для ввода/вывода
• Не рекомендуется применять в местах с постоянным воздействием открытого пламени или температур выше +50 C
• Подходит исключительно для проволочных лотков высотой 100 мм; несовместим с другими типами лотков (например, глубокими или пластиковыми)
• Не является водоупорным устройством - при необходимости герметизации ввода следует использовать дополнительные уплотнители

Примеры использования

• Ввод кабелей от лотка в силовой шкаф на производстве
• Переход кабельной трассы через бетонную плиту перекрытия в офисном здании
• Соединение вертикального участка лотка с горизонтальным в машинном зале
• Ввод питания в станок с использованием проволочного лотка CLP

Практические советы

• Перед монтажом проверьте точные размеры проёма - фланец 80×100 мм должен плотно входить, чтобы избежать люфта
• При установке в бетон используйте анкерные болты или химические крепления для надёжного зацепления
• Если ввод осуществляется во влажной среде, дополнительно установите резиновые уплотнительные кольца вокруг кабелей
• Не затягивайте болты слишком сильно - это может деформировать тонкий оцинкованный металл
• Артикул clp1cf-080-100 легко найти в каталогах IEK (ИЭК) по названию “Фланец соединительный 80х100” - он часть серии CLP, поэтому совместим с остальными комплектующими этой линейки
