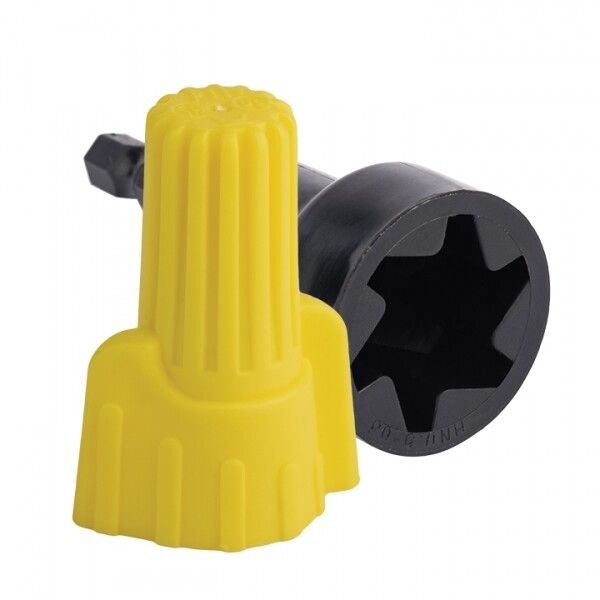

Соединительный изолирующий зажим с лепестками СИЗ-Л (7мм.) (100шт.) EKF PROxima | plc-cl-7

Соединительный изолирующий зажим СИЗ-Л 7 мм от EKF (арт. plc-cl-7) предназначен для безопасного и герметичного соединения двух медных проводов с последующей изоляцией. Применяется в бытовой и промышленной электропроводке, где важна скорость монтажа и надёжность контакта.

Назначение и область применения

СИЗ-Л 7 мм используется для соединения двух одножильных или многожильных медных проводов сечением от 3 до 10 мм2. После навинчивания зажим формирует прочный контакт и создаёт изолирующую оболочку, защищающую место соединения от влаги, пыли и случайного прикосновения. Подходит для установки в распределительных коробках, щитах, на стендах и оборудовании. Особенно эффективен там, где требуется частый доступ к соединению - например, при тестировании или модификации цепей.

Технические характеристики

• Сечение подключаемых проводов: 3,0–10,0 мм2
• Диаметр проводника: 7 мм (внутренняя часть зажима)
• Рабочее напряжение: до 690 В
• Количество соединяемых жил: 2
• Материал корпуса: огнеупорный прессованный ПВХ
• Цвет: синий
• Способ монтажа: навинчивание
• Внутренний элемент: анодированная коническая пружина
• Комплектация: 100 штук в упаковке

Совместимость и монтаж

Зажим совместим только с медными проводами. Алюминиевые, многожильные с тонкими проволочками или провода с изоляцией более 1,5 мм не подходят - они не будут плотно фиксироваться. Для монтажа:

• Защитную изоляцию снимают на 15–20 мм;
• Жилы скручивают руками в один пучок;
• Надевают зажим сверху и начинают вращать по часовой стрелке до упора - слышен характерный щелчок при полной фиксации;
• Не требует инструментов, но можно использовать плоскогубцы для большего усилия при затяжке.

Убедитесь, что все жилы полностью вошли внутрь - если одна выступает, контакт будет ненадёжным.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Напряжение 690 В позволяет применять зажим в промышленных сетях переменного тока. Соответствует ГОСТ Р 50540-93 и другим нормам для изолирующих соединителей. Не рекомендовано использование в условиях постоянного воздействия открытого огня или температур выше +60 C.

Преимущества

• Быстрая установка - не нужен паяльник, клеммы или опрессовка;
• Автоматическое регулирование силы зажима благодаря конической пружине;
• Высокая степень защиты IP20 - предотвращает случайное прикосновение к токоведущим частям;
• Лепестки на верхней части позволяют легко захватывать зажим пальцами или инструментом даже в труднодоступных местах;
• Возможно демонтировать и переустанавливать без повреждения проводов - при условии, что пружина не деформирована.

Ограничения применения

• Не применяется для алюминиевых проводов - риск окисления и перегрева;
• Не допускается использование вне закрытых помещений или в условиях повышенной влажности без дополнительной защиты (например, в бетонных каналах или на улице);
• Не рассчитан на нагрузки выше 690 В или токи, превышающие допустимые для сечения провода;
• Не следует использовать в вибрационных системах без дополнительной фиксации - возможен самоотвинчивание;
• Не подходит для проводов с изоляцией толще 1,5 мм - не войдут в корпус.

Примеры использования

• Подключение светильников в квартире через распределительную коробку;
• Объединение фазных проводов на автоматическом выключателе в щите;
• Соединение проводов управления на станках, конвейерах, насосах;
• Временная замена клеммной колодки при аварийном ремонте.

Практические советы

• Перед монтажом проверьте, чтобы сечение провода попадало в диапазон 3–10 мм2 - слишком тонкий провод не будет надёжно зажат, слишком толстый - не войдёт;
• Если провода имеют разное сечение, выбирайте среднее значение - лучше, если меньший провод находится в середине пучка;
• После монтажа потяните каждый провод - он не должен выходить из зажима;
• Для долговечности используйте зажимы в сухих, хорошо вентилируемых местах - высокая влажность снижает срок службы ПВХ;
• Синий цвет - стандарт для фазных проводов, но не является гарантией правильности подключения - всегда проверяйте схему.
