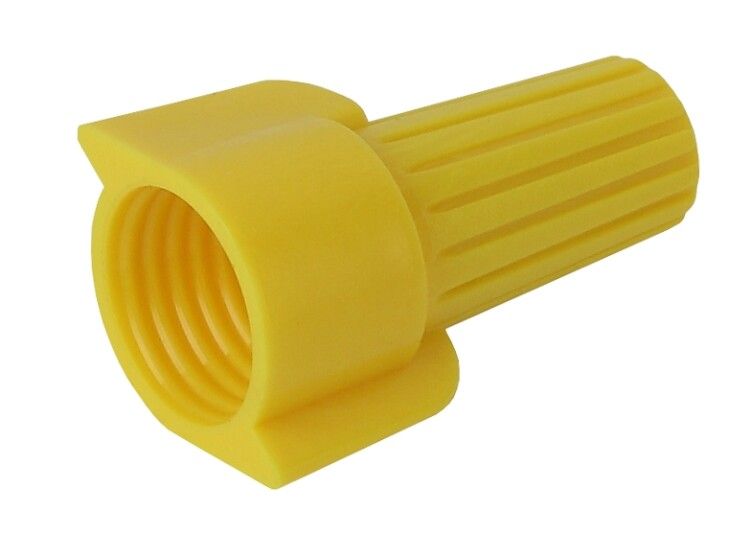

Соединительный изолирующий зажим СИЗ-Л 4,5-12 мм2 с лепестками желтый (50 шт) (200/3200) | Б0038917 ЭРА

Соединительный изолирующий зажим СИЗ-Л 4,5–12 мм2 с лепестками желтый от бренда ЭРА - это простой и надёжный способ соединить и изолировать многожильные или одножильные медные провода без использования инструментов. Артикул б0038917 подходит для бытовых и промышленных электромонтажных работ, где важна скорость и безопасность.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-Л 4,5–12 мм2 с лепестками желтый предназначен для электрического соединения, механической фиксации и изоляции пучка проводов. Применяется при монтаже освещения, розеточных групп, распределительных коробках, шкафах управления и других точках ответвления проводов. Подходит для работы с медными проводниками сечением от 4,5 до 12 мм2. Не используется для алюминиевых проводов.

Технические характеристики

• Рабочий диапазон сечений проводов: 4,5 – 12 мм2
• Цвет корпуса: жёлтый
• Материал корпуса: самозатухающий полипропилен
• Тип зажима: спиральный металлический сердечник с лепестками
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Рабочее напряжение: до 1000 В переменного тока
• Рабочая температура: от -50C до +85C

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-Л 4,5–12 мм2 с лепестками желтый совместим только с медными проводами одинаковой или близкой толщины. Перед установкой необходимо:

• Защитить концы проводов от повреждений - зачистить изоляцию на 10–15 мм;
• Скрутить провода между собой руками или плоскогубцами;
• Надеть зажим на скрутку и закрутить его по часовой стрелке до упора - до момента, когда лепестки плотно прилегнут к изоляции проводов.

Не требуется использование клещей, пассатижей или другого инструмента. Установка занимает 5–10 секунд.

Безопасность и стандарты

Соединительный изолирующий зажим СИЗ-Л соответствует требованиям ГОСТ Р 50583-2012. Материал корпуса - самозатухающий полипропилен, что снижает риск распространения горения. Нагревостойкость обеспечивает работу в условиях перегрузок до +85C. Однако зажим не рассчитан на открытые участки, влажную среду или прямой контакт с водой - он не имеет герметичной защиты.

Преимущества

• Нет необходимости в пайке, сварке или использовании клеммников - экономия времени и материалов;
• Удобная цветовая маркировка: жёлтый цвет указывает на рабочую мощность 4,5–12 мм2, что ускоряет выбор при монтаже;
• Высокая механическая прочность благодаря лепесткам - обеспечивают равномерное давление на все жилы;
• Долговечность: материал корпуса не хрупкий, не теряет форму при температурных колебаниях;
• Поддерживает доступ к скрутке при последующих проверках - можно легко снять и переустановить.

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или гибридных проводов - возможен окислительный процесс и потеря контакта;
• Не допускается использование в помещениях с высокой влажностью, на улице или в распределительных щитах без дополнительной защиты (например, в коробке с IP54+);
• Не рекомендован для проводов сечением менее 4,5 мм2 - зажим будет болтаться, не обеспечивая надёжного контакта;
• Не следует использовать там, где есть постоянные вибрации или ударные нагрузки - возможен ослабевание скрутки;
• Не заменяет основную изоляцию в силовых цепях - всегда соблюдайте нормы ПУЭ и используйте дополнительную изоляцию при необходимости.

Примеры использования

• Объединение трёх проводов в распределительной коробке при подключении люстры;
• Соединение фазных проводов в группе розеток;
• Переход от одного кабеля к двум вводным проводам в щите;
• Монтаж осветительных приборов в офисах, квартирах, торговых залах.

Практические советы

• Выбирая зажим, ориентируйтесь на суммарное сечение всех проводов - не более 12 мм2, даже если каждый провод меньше 4 мм2;
• Если провода имеют разное сечение (например, 2,5 и 6 мм2), убедитесь, что их сумма попадает в диапазон 4,5–12 мм2 - иначе зажим не сработает должным образом;
• Проверьте, чтобы после закручивания не торчали оголённые концы - они должны быть полностью внутри корпуса;
• Жёлтый цвет СИЗ-Л 4,5–12 мм2 от ЭРА удобен для визуальной идентификации в сложных схемах - не путайте с белыми (меньшего сечения) или красными (большего сечения) аналогами;
• При ремонте или модернизации - не перекручивайте старый зажим, лучше замените его новым, особенно если он уже был демонтирован ранее.
