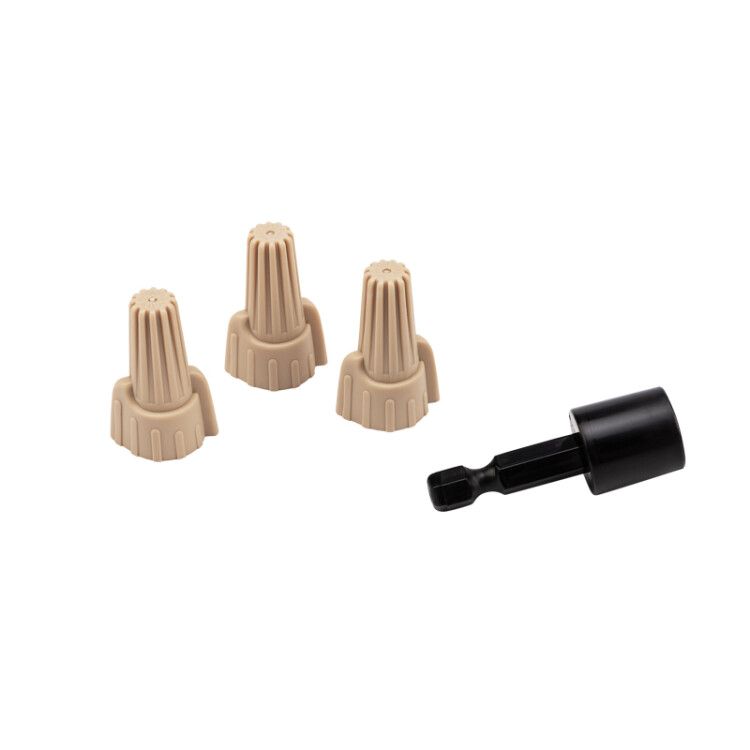

Соединительный изолирующий зажим с лепестками СИЗ-12 ø 11,2 мм (1-12,75 мм²), коричневый (10 шт./уп.) | 08-0756-10 REXANT MEET

Соединительный изолирующий зажим СИЗ-12 от REXANT - это компактное решение для безопасного и долговечного соединения медных проводов в распределительных коробках, щитах и других точках ответвления. Артикулы etm08-0756-10 и 08-0756-10 подходят для скруток с суммарным сечением до 12,75 мм2 и рассчитаны на работу в бытовых и промышленных сетях до 600 В.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-12 используется для создания надёжной электрической скрутки между тремя медными проводниками. Применяется в распределительных коробках, электрощитах, на участках ответвлений проводки. Подходит для внутренней проводки в жилых домах, офисах, производственных помещениях. Не предназначается для соединения алюминиевых или комбинированных (алюм-мед) проводов.

Технические характеристики

• Максимальное сечение скрутки: 12,75 мм2 (эквивалент 3×4 мм2 + 0,75 мм2)
• Минимальное сечение скрутки: 1 мм2 (эквивалент 2×0,5 мм2)
• Диаметр провода: до 11,2 мм
• Номинальное напряжение: 600 В
• Рабочий температурный диапазон: от −10 C до +105 C
• Количество полюсов: 3 (для трёх проводов одновременно)
• Контактная часть: оцинкованная стальная пружина
• Корпус: нейлон 6.6, безгалогенный материал
• Цвет корпуса: коричневый

Совместимость и монтаж

Зажим совместим только с медными проводами. Перед установкой необходимо зачистить изоляцию на 10–15 мм, плотно скрутить жилы руками, затем вставить их в зажим и закрутить по часовой стрелке до упора. Лепестки на корпусе позволяют удобно поворачивать зажим даже в труднодоступных местах. После монтажа проверьте прочность фиксации - провода не должны выскальзывать. Установка возможна в условиях сухих помещений; не рекомендуется использовать во влажных средах без дополнительной защиты.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6, соответствующего требованиям безопасности по отсутствию галогенов - материал не выделяет токсичных веществ при перегреве. Номинальное напряжение 600 В позволяет применять зажим в бытовой сети 220/380 В и промышленных системах низкого напряжения. Соответствует общепринятым нормам для изолирующих соединителей, однако сертификация по ГОСТ Р 50044.2 не указана в исходных данных.

Преимущества

• Коническая пружина обеспечивает постоянное давление на скрутку - контакт сохраняет целостность при вибрациях и температурных колебаниях
• Нейлоновый корпус полностью изолирует токоведущую часть, предотвращает случайное прикосновение и замыкание
• Лепестки на корпусе снижают усилие при закручивании и улучшают контроль монтажа
• Устойчивость к нагреву до +105 C делает зажим пригодным для работы рядом с источниками тепла
• Коричневый цвет легко отличим от других типов зажимов - упрощает диагностику и обслуживание

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или многожильных проводов с гибкой конструкцией (например, гибкий кабель с более чем 19 жилами)
• Не допускается использование в открытых наружных установках без герметизации
• Не рекомендован для циклических нагрузок выше 10 А (при длительном режиме)
• Не подлежит демонтажу и повторному использованию после снятия - пружина теряет упругость

Примеры использования

• Подключение светильников в распределительной коробке - три провода: фаза, ноль, заземление
• Ответвление питания для розетки от основной линии
• Соединение проводов в щите управления станком или насосом
• Обустройство временной проводки на объектах с ограниченным доступом

Практические советы

• Выбирайте зажим СИЗ-12 только для скруток, где сумма сечений не превышает 12,75 мм2 - переоценка приведёт к плохому контакту и перегреву
• Перед установкой всегда проверяйте, что все жилы одинаково зачищены и равномерно распределены внутри зажима
• При работе в tight-пространстве используйте плоскогубцы с узкими губками - они лучше контролируют вращение лепестков
• Не затягивайте слишком сильно - это может повредить пружину. Достаточно одного полного оборота до упора
• Храните зажимы в сухом месте - влага может вызвать окисление оцинкованной пружины
