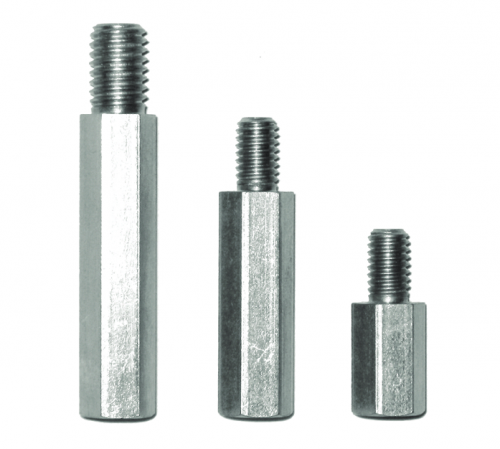

Спейсер Lоснования=10мм Lрезьбы=7мм М4 - QSP0104 ДКС

Спейсер Lоснования=10мм Lрезьбы=7мм M4 от DKC (ДКС), артикул qsp0104, предназначен для точного позиционирования оборудования на DIN-рейке, обеспечивая жесткую и стабильную фиксацию с зазором 10 мм.

Назначение и область применения

Спейсер Lоснования=10мм Lрезьбы=7мм M4 используется для монтажа устройств на DIN-рейку 35 мм с необходимым вертикальным зазором. Он позволяет установить модуль, плату или корпус так, чтобы он не контактировал напрямую с рейкой - это важно для теплоотвода, доступа к кабелям или совместимости с другими компонентами. Применяется в распределительных щитах, автоматических системах управления, промышленной автоматизации и других объектах, где требуется точная сборка.

Технические характеристики

• Резьба: M4 - подходит для крепления болтами М4, типичными для малых модулей и печатных плат;
• Высота основания: 10 мм - расстояние между DIN-рейкой и нижней плоскостью крепёжного элемента;
• Длина резьбовой части: 7 мм - достаточна для захода в гнездо или пластиковую вставку;
• Тип крепления: DIN-рейка 35 мм - совместим со стандартной рейкой по IEC 60715;
• Тип адаптера: прямой - не имеет поворота, монтируется перпендикулярно к рейке;
• Материал: оцинкованная сталь с антикоррозийным покрытием без шестивалентного хрома - безопасно для здоровья и соответствует RoHS;
• Цвет: серый - визуально сочетается с большинством металлических компонентов щита.

Совместимость и монтаж

Спейсер Lоснования=10мм Lрезьбы=7мм M4 крепится к DIN-рейке методом защёлкивания - аналогично другим элементам серии Quadro. Для установки достаточно приложить усилие до характерного щелчка. После этого через резьбу M4 можно закрутить винт для фиксации устройства сверху. Убедитесь, что толщина монтируемой детали не превышает 7 мм, иначе винт не сможет полностью затянуться. Подходит для крепления модулей с отверстием под M4, таких как реле, контроллеры, терминалы и небольшие блоки питания.

Безопасность и стандарты

Изготовлен из материала, не содержащего VI-валентный хром, что соответствует требованиям REACH и RoHS. Соответствует нормам безопасности для электромонтажных изделий в промышленных условиях. Работает в температурном диапазоне, типичном для распределительных щитов (-25C…+70C).

Преимущества

• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими изделиями серии Quadro;
• Оцинкованная сталь устойчива к коррозии даже во влажных средах;
• Простой и быстрый монтаж без инструментов - защёлкивание на рейку занимает секунды;
• Фиксирует оборудование строго на нужной высоте, исключая люфт и вибрацию;
• Не требует дополнительных крепёжных элементов - всё в одном компактном решении.

Ограничения применения

• Не предназначена для нагрузок выше стандартных - не используйте для тяжёлых устройств массой более 2–3 кг;
• Подходит только для DIN-реек 35 мм; несовместим с рейками 15 мм или других форматов;
• Запрещено использовать в качестве изолятора - материал проводящий, не применяйте там, где есть риск замыкания;
• Не рекомендовано применение в агрессивных химических средах - хотя покрытие антикоррозийное, длительный контакт с кислотами или солями снижает срок службы.

Примеры использования

• Установка PLC-контроллера с зазором для лучшей циркуляции воздуха;
• Монтаж реле или трансформатора, когда необходимо избежать контакта с металлической рейкой;
• Фиксация платы управления в щите с ограниченным пространством - спейсер создаёт нужный просвет;
• Выравнивание нескольких модулей по одной оси для эстетики и удобства обслуживания.

Практические советы

• Перед монтажом проверьте, что отверстие на вашем оборудовании точно соответствует резьбе M4 - допуск +-0,1 мм важен для плотного соединения;
• Если вы используете несколько спейсеров, убедитесь, что все они установлены на одинаковой высоте - это предотвращает перекос монтируемого устройства;
• При необходимости увеличить зазор - комбинируйте этот спейсер с другими элементами серии Quadro, например, с удлинителем;
• Не перетягивайте винты M4 - момент затяжки не должен превышать 0,8 Нм, иначе резьба в спейсере может деформироваться.
