ДЕЛИТЕЛЬ ТВ х 6 под F разъём 5-2500 МГц "СПУТНИК" | 05-6204 REXANT MEET

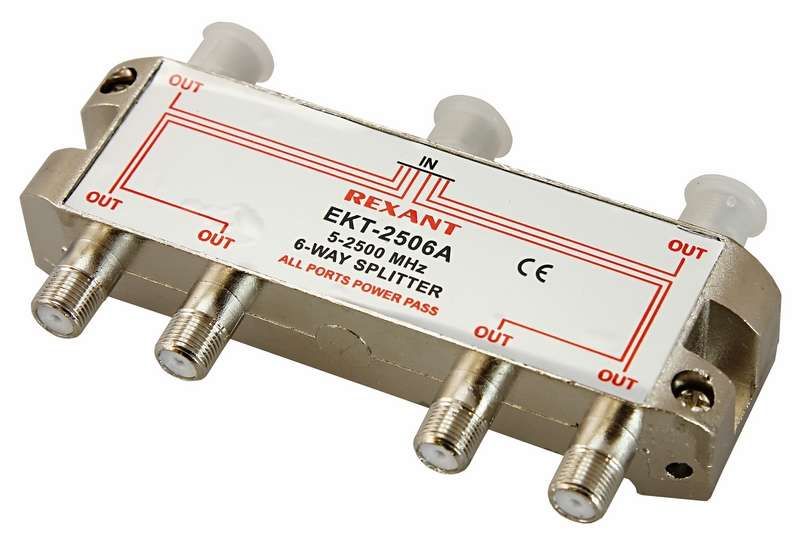

Делитель ТВ х 6 под F разъем 5–2500 МГц REXANT (арт. etm05-6204) предназначен для распределения спутникового или цифрового TV-сигнала от одного кабеля на шесть устройств - телевизоров, ресиверов или модемов. Устройство совместимо со всеми современными системами приема сигнала и рассчитано на длительную работу в условиях постоянной нагрузки.

Назначение и область применения

Делитель ТВ х 6 под F разъем 5–2500 МГц REXANT используется там, где необходимо подключить несколько телевизионных или спутниковых приемников к одному коаксиальному кабелю. Подходит для установки в жилых помещениях - многокомнатных квартирах, коттеджах, офисах, гостиницах. Частотный диапазон 5–2500 МГц обеспечивает корректную работу с сигналами DVB-S/S2, DVB-T/T2, цифрового эфирного и спутникового ТВ, включая высокочастотные каналы HD и UHD.

Технические характеристики

• Тип: пассивный делитель (сплиттер) с одним входом и шестью выходами
• Тип разъема: F-разъем (стандартный для коаксиальных кабелей)
• Частотный диапазон: 5 – 2500 МГц
• Потери на проход (между входом и каждым выходом): 16,5 дБ
• Потери на ответвление: 10,5 дБ (это уровень затухания между основным потоком и отводом)
• Материал корпуса: металлический, экранирующий
• Цвет: серебристый
• Количество отводов/ответвлений: 6

Совместимость и монтаж

Делитель TВ х 6 REXANT работает с любыми коаксиальными кабелями, оснащенными F-разъемами - RG-6, RG-59, LMR-200 и аналогичными. Для монтажа достаточно подключить входной кабель от антенны или спутникового LNB к одному из F-разъемов, а остальные шесть - к телевизорам или ресиверам. Корпус устойчив к механическим воздействиям, поэтому устройство можно монтировать как внутри помещений, так и в защищенных местах на улице (например, в боксе или защищенной нише). Не требует питания.

Безопасность и стандарты

Изделие соответствует требованиям к радиочастотным пассивным компонентам для телевизионных систем. Экран из металла снижает влияние внешних помех. Нет открытых элементов под напряжением - безопасно при эксплуатации в бытовой среде. Соответствует нормам EMI/EMC для бытовой электроники.

Преимущества

• Высокая точность разделения сигнала - все шесть выходов получают равномерный уровень мощности
• Металлический корпус обеспечивает надежную экранную защиту от помех
• Широкий частотный диапазон - поддерживает современные форматы спутникового и цифрового ТВ
• Стандартные F-разъемы - совместимость с любыми существующими кабелями и оборудованием
• Пассивная схема - не нуждается в питании, не создает дополнительных точек отказа

Ограничения применения

• Не подходит для активных систем, требующих усиления сигнала - после делителя уровень сигнала снижается; при длинных кабелях или более чем 6 устройствах возможна потеря качества
• Запрещено использовать в качестве комбинированного усилителя или фильтра - он лишь распределяет сигнал
• Не рекомендуется применять в условиях постоянного контакта с водой или в открытом воздухе без защиты корпуса
• При использовании с очень слабым исходным сигналом (менее -80 дБм) возможны сбои на одном или нескольких выходах

Примеры использования

• Подключение шести телевизоров в доме к одному спутниковому ресиверу через LNB
• Распределение сигнала от городской антенны на несколько комнат в многоэтажной квартире
• Обеспечение TV-сигналом в залах гостиницы, больницы или учебного заведения
• Система видеонаблюдения с несколькими камерами, использующими спутниковую передачу видео

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже -75 дБм, рассмотрите возможность установки предварительного усилителя
• Избегайте перегибов и сильного натяжения кабелей - это увеличивает потери и риск повреждения
• При подключении кабелей длиной свыше 20 метров на каждый выход, учитывайте суммарные потери: 16,5 дБ + потери в кабеле = общий бюджет
• Для лучшей герметизации разъемов используйте термоусадочные колпачки или специальный герметик, особенно при монтаже вне помещения
• Артикул etm05-6204 - это тот же продукт, что и 05-6204; различия только в оформлении партии
