ДЕЛИТЕЛЬ ТВ х 8 под F разъём 5-1000 МГц | 05-6025 PROconnect MEET

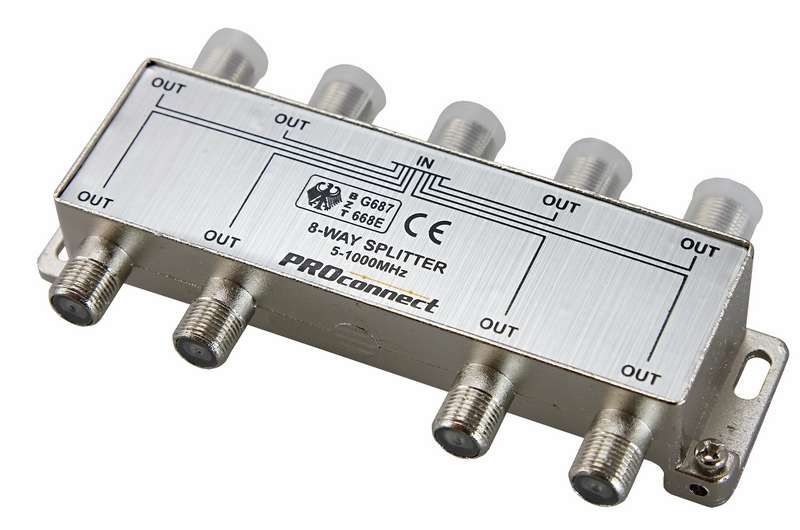

Делитель ТВ х 8 под F разъем 5–1000 МГц - устройство для распределения телевизионного сигнала от одной антенны на восемь приемников, таких как телевизоры или ресиверы. Бренд PROconnect и артикул etm05-6025 обеспечивают совместимость со стандартными коаксиальными кабелями и надежную работу в широком частотном диапазоне.

Назначение и область применения

Делитель ТВ х 8 под F разъем 5–1000 МГц используется для равномерного распределения аналогового и цифрового ТВ-сигнала от единой антенны к нескольким устройствам. Подходит для домашних систем эфирного телевидения, многоквартирных жилых зданий, гостиниц, офисов и объектов с централизованной антенной сетью. Частотный диапазон 5–1000 МГц обеспечивает передачу всех современных каналов DVB-T/T2, включая UHF и VHF.

Технические характеристики

• Тип: разветвитель (сплиттер) с одним входом и восемью выходами
• Тип разъема: F-разъем (стандартный для коаксиальных кабелей RG-6/RG-59)
• Частотный диапазон: 5–1000 МГц - покрывает все диапазоны эфирного ТВ и цифрового вещания
• Потери на проход: 16,5 дБ - потеря мощности сигнала при прохождении через один порт
• Потери на ответвление: 10,5 дБ - потери на каждом из восьми выходов
• Материал корпуса: латунь - устойчив к коррозии, обеспечивает долгую службу
• Цвет корпуса: серебристый - защищённая оксидная плёнка, не требует дополнительной защиты

Совместимость и монтаж

Делитель ТВ х 8 под F разъем 5–1000 МГц совместим с любыми коаксиальными кабелями, оснащёнными F-разъёмами. Для установки достаточно подключить основной кабель от антенны к входу, а затем - восемь кабелей от телевизоров или ресиверов к выходам. Устройство не требует питания. Все соединения должны быть плотными - используйте ключ для затяжки F-разъёмов, чтобы избежать потерь сигнала из-за плохого контакта. Обращайте внимание на посадочный диаметр кабеля: он должен соответствовать стандартным 7,4–7,8 мм для RG-6.

Преимущества

• Высокая точность разделения сигнала - потери на выходах минимальны для устройства с 8 портами
• Латунный корпус гарантирует механическую прочность и стабильность контактов
• Широкий рабочий диапазон - поддерживает как старые аналоговые, так и новые цифровые стандарты
• Удобная компактная форма - легко помещается в распределительные шкафы или за телевизорами

Ограничения применения

Не предназначено для работы с сигналами выше 1000 МГц - например, с некоторыми спутниковые системами (L-band) или радиолокационными частотами. Также не следует использовать в качестве активного усилителя: после этого делителя сигнал будет слабее, чем на входе. При длинных кабельных трассах (>30 м) и более чем 3–4 телевизорах рекомендуется применять усилитель до делителя. Недопустимо подключение к сети переменного тока - устройство пассивное и не содержит электроники.

Примеры использования

• Подключение 8 телевизоров в квартире к одной внешней антенне
• Распределение сигнала между комнатами в доме
• Обеспечение TV-сигналом в гостиничных номерах
• Интеграция в системы коллективного антенного телевидения (КАТВ)
• Замена поврежденного или устаревшего сплиттера в существующей системе

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже 60 дБмкВ, добавьте предварительный усилитель
• Избегайте перегибов кабелей - радиус изгиба должен быть не менее 5 см
• Используйте герметичные F-разъёмы на улице или во влажных помещениях
• Если один из выходов не используется - закройте его заглушкой, чтобы сохранить баланс импеданса
• Артикул etm05-6025 и бренд PROconnect имеют хорошую совместимость с продукцией REXANT - можно заменить при необходимости
