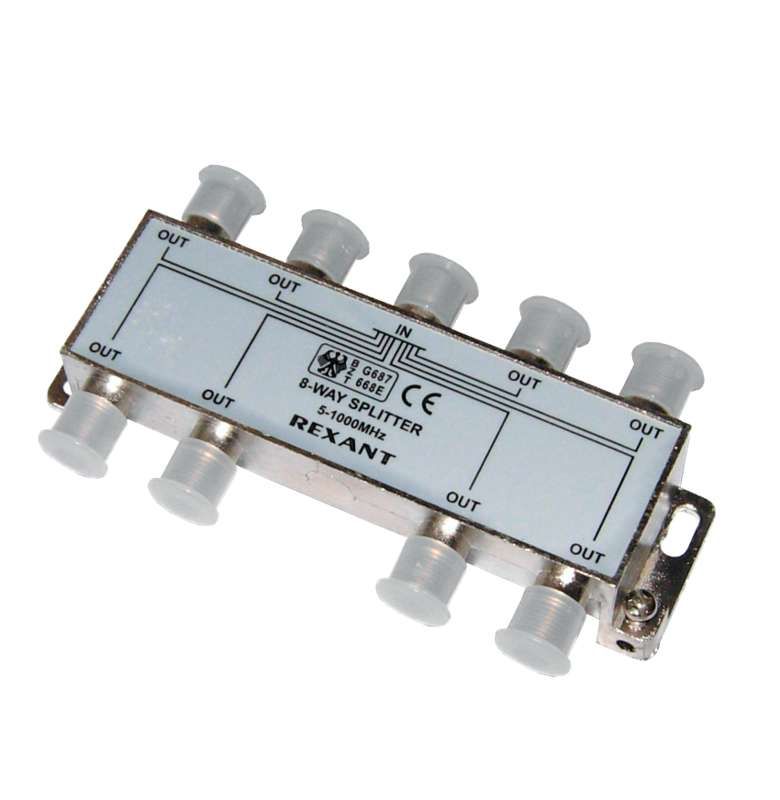

Делитель ТВ "краб" х8 под F разъем 5-1000 МГц Rexant 05-6005 MEET

Делитель телевизионный х8 под F разъем 5-1000 МГц от REXANT - устройство для равномерного распределения TV-сигнала от одного источника на восемь приемников. Подходит для установки в жилых и офисных помещениях, где необходимо подключить несколько телевизоров к одному антенному кабелю.

Назначение и область применения

Делитель телевизионный х8 под F разъем 5-1000 МГц используется для разделения аналогового или цифрового телевизионного сигнала на восемь одинаковых каналов. Применяется там, где один коаксиальный кабель от антенны, спутниковой тарелки или усилителя должен питать несколько телевизоров - например, в многоэтажных домах, гостиницах, общежитиях или коттеджах. Устройство обеспечивает стабильную работу при работе со стандартными сигналами DVB-T/T2, аналогового ТВ и цифрового кабельного вещания.

Технические характеристики

• Рабочий диапазон частот: 500–1000 МГц - покрывает все частоты эфирного и кабельного ТВ в России
• Количество входов: 1 (F-разъем)
• Количество выходов: 8 (F-разъемы)
• Потери на ответвление: 10,5 дБ - потеря мощности сигнала на каждый из восьми выходов
• Потери на проход: 16,5 дБ - потери на основном пути, если использовать только часть выходов
• Тип разъемов: F-тип, совместим с обычным коаксиальным кабелем RG-6/RG-59
• Материал корпуса: латунь - обеспечивает прочность и хорошую экранирующую способность
• Цвет корпуса: серебристый

Совместимость и монтаж

Делитель телевизионный х8 под F разъем 5-1000 МГц совместим со всеми стандартными коаксиальными кабелями с F-разъемами. Для монтажа достаточно плотно закрутить кабели в разъемы рукой - инструмент не нужен. Корпус рассчитан на внутреннюю установку: в стенном шкафу, за телевизором или в распределительной коробке. Не предназначен для уличного монтажа без дополнительной защиты от влаги.

Безопасность и стандарты

Устройство соответствует требованиям к радиочастотным компонентам для телевизионных систем. Нет специальных сертификатов безопасности, так как работает на малых мощностях. Электромагнитная совместимость обеспечивается металлическим корпусом из латуни, который эффективно экранирует внешние помехи.

Преимущества

• Высокая точность разделения сигнала - все восемь выходов имеют одинаковый уровень затухания
• Латунный корпус повышает долговечность и снижает риск окисления контактов
• Стандартные F-разъемы обеспечивают быстрое и надежное подключение без адаптеров
• Широкий рабочий диапазон - поддерживает современный цифровой ТВ и старые аналоговые сигналы

Ограничения применения

• Не подходит для работы с сигналами выше 1000 МГц - не используйте с модемами, Wi-Fi или LTE-антеннами
• Потери на каждом выходе (10,5 дБ) значительны - при длинных кабелях (>20 м) или слабом исходном сигнале возможна потеря качества изображения
• Не является активным усилителем - если сигнал после деления слишком слаб, потребуется предварительный усилитель
• Не герметичен - нельзя устанавливать на улице без бокса или термоусадки

Примеры использования

• Подключение 8 телевизоров в многокомнатной квартире к одной комнатной антенне
• Распределение сигнала от спутникового ресивера в гостинице или общежитии
• Использование в системах видеонаблюдения, если камеры работают на частотах ниже 1000 МГц
• Обеспечение сигналом нескольких экранов в залах, кафе или учебных классах

Практические советы

• Перед установкой проверьте уровень сигнала на входе - он должен быть минимум +40 дБмВ, чтобы после деления сохранить качество на всех выходах
• Если вы используете менее 8 телевизоров, оставшиеся выходы лучше закрыть заглушками - это немного снизит потери
• Избегайте перегибов кабелей - минимальный радиус изгиба 5 см, особенно при использовании RG-6
• Для длинных трасс (более 30 метров) рекомендовано сочетать этот делитель с усилителем сигнала до него
• Артикулы etm05-6005 и 05-6005 - это один и тот же продукт; различия в номерах связаны с партиями поставки, но технически они идентичны
