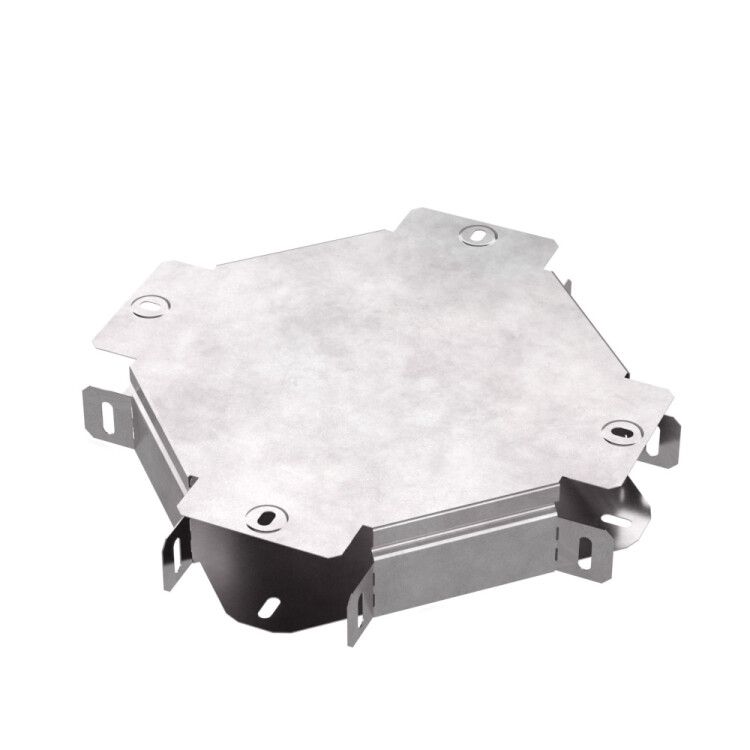

Ответвитель для лотка Х-образ. 100х50 с крышкой Стандарт Промрукав PR16.0456 Строитель

Ответвитель Х-образный с крышкой 100х50 Стандарт Промрукав - это металлический элемент для организации ответвлений кабельных трасс в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для работы в промышленных условиях. Артикул pr16.0456 соответствует сериям Промрукав, рекомендованным для проектирования систем кабельного управления.

Назначение и область применения

Ответвитель Х-образный с крышкой 100х50 Стандарт Промрукав используется для создания пересечений кабельных трасс в лотках - когда один канал разделяется на два взаимно перпендикулярных направления. Подходит для установки в перфорированные и глухие лотки из металла. Применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, где требуется надёжная организация кабельных путей без изменения основной трассы.

Технические характеристики

• Форма: Х-образная - четыре выхода под углом 90°
• Габариты: ширина 100 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Покрытие: серое, матовое
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Исполнение: без соединительного разъема - требует механического крепления к лоткам
• Комплектация: включает крышку для закрытия верхней части

Совместимость и монтаж

Ответвитель Х-образный с крышкой 100х50 Стандарт Промрукав совместим с лотками того же типа и габарита - 100×50 мм. Монтируется на фланцах с помощью болтов или самонарезающих винтов. Для герметичности и защиты от внешних воздействий крышка плотно защёлкивается. Установка возможна как на стене, так и на потолке. Не требует сварки - всё крепление выполняется механически. Обязательно проверьте соответствие внутреннего радиуса 75 мм минимальному радиусу изгиба используемых кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии в промышленной среде. Климатическое исполнение УХЛ2 гарантирует работоспособность в помещениях с повышенной влажностью и под навесом. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает долговечную защиту даже при механическом воздействии.

Преимущества

• Высокая прочность: стальная конструкция выдерживает нагрузки от кабелей и внешние удары
• Защита от коррозии: цинковое покрытие Сендзимира сохраняет целостность даже при повреждении поверхности
• Удобство обслуживания: съёмная крышка позволяет легко провести осмотр или замену кабелей
• Термостойкость: работает в широком диапазоне температур - от экстремально низких до высоких
• Профессиональное решение: рекомендовано для проектирования - соответствует лучшим практикам в кабельных сетях

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямых осадков - хотя и имеет УХЛ2, но не является полностью погружаемым
• Не подходит для кабелей с минимальным радиусом изгиба менее 75 мм - риск повреждения жил
• Не содержит встроенных зажимов или клемм - требует отдельного крепления кабелей внутри лотка
• Не рассчитан на частые демонтажи - крышка не предназначена для многократного открывания/закрывания без риска деформации

Примеры использования

• Разветвление силовой трассы на участке между двумя станками в цехе
• Переход кабелей от главного лотка к группе датчиков в автоматизированной линии
• Обход препятствий (колонн, труб) в технологическом коридоре
• Подключение контрольных кабелей к щиту через боковое ответвление

Практические советы

• Перед монтажом убедитесь, что все кабели, проходящие через ответвитель, имеют достаточную гибкость для радиуса 75 мм
• Закручивайте крепёж равномерно - перекос крышки снижает степень защиты
• При использовании в местах с высокой запылённостью регулярно проверяйте состояние крышки и внутреннюю часть
• Для длинных трасс с большим количеством ответвителей - используйте только рекомендованный ассортимент Промрукав, чтобы избежать несовместимости по габаритам
• Не применяйте в качестве опоры для тяжёлых кабелей - вес должен восприниматься лотком, а не конструкцией ответвителя
