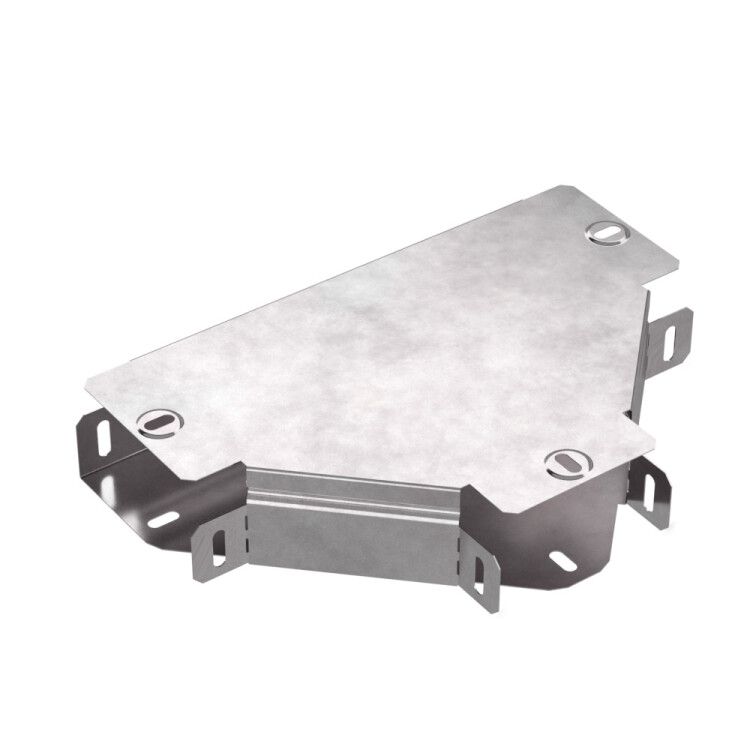

Ответвитель для лотка Т-образ. 300х100 Стандарт с крышкой Промрукав PR16.0443 Строитель

Т-образный ответвитель с крышкой 300х100 Стандарт Промрукав - это элемент кабельной системы для организации горизонтального разветвления трасс в перфорированных и глухих лотках. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии, обеспечивает надежную защиту кабелей и совместимо с системами Промрукав. Артикул pr16.0443 соответствует серийному решению для промышленных объектов.

Назначение и область применения

Т-образный ответвитель с крышкой 300х100 Стандарт Промрукав используется для создания ответвлений кабельных трасс в горизонтальной плоскости. Подходит для установки в перфорированные и глухие лотки, где требуется изменить направление трассы или подключить дополнительные кабели. Применяется в промышленных помещениях, на производственных линиях, в электроустановках с высокой нагрузкой и в условиях повышенной влажности.

Технические характеристики

• Форма: Т-образный тройник горизонтальный
• Габариты: ширина 300 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - обеспечивает долговечную защиту от коррозии
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого огня в рамках нормативов
• Климатическое исполнение: УХЛ2 - работает при температурах от -80 C до +150 C
• Конструкция: без соединительного разъема - требует механического крепления к лоткам
• В комплекте: крышка для закрытия верхней части

Совместимость и монтаж

Т-образный ответвитель с крышкой 300х100 Стандарт Промрукав совместим с лотками той же ширины (300 мм) и высоты (100 мм) от серии Промрукав. Монтаж осуществляется путем фиксации болтовыми соединениями или сваркой к основному лотку. Крышка крепится на защелках или саморезах - доступ к кабелям возможен без демонтажа всего участка. Учитывайте внутренний радиус 75 мм при прокладке кабелей с жесткими оболочками - не все типы кабелей можно провести через этот угол без повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и предназначено для работы в зонах с повышенными требованиями к пожаробезопасности. Климатическое исполнение УХЛ2 гарантирует стабильную работу в условиях колебаний температуры и влажности. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает соответствие требованиям к защите металла в агрессивных средах.

Преимущества

• Высокая прочность материала - стальная конструкция выдерживает механические нагрузки и давление от кабелей
• Защита от коррозии благодаря цинкованию по методу Сендзимира - срок службы выше, чем у обычного оцинкованного металла
• Огнестойкость - безопасно применять рядом с источниками тепла и в местах с риском возгорания
• Крышка в комплекте - упрощает обслуживание и предотвращает попадание пыли и влаги
• Подходит для крупных расстояний между опорами - конструкция рассчитана на длительные пролеты без прогиба

Ограничения применения

• Не предназначен для вертикальных ответвлений - только горизонтальное использование
• Отсутствие соединительного разъема требует дополнительных крепежных элементов и времени на сборку
• Внутренний радиус 75 мм не позволяет прокладывать кабели с малым радиусом изгиба (например, некоторые гибкие многожильные кабели)
• Эксплуатация вне помещений или под открытым небом не рекомендуется - хотя материал устойчив к влаге, система не герметична

Примеры использования

• Разветвление силовой трассы на конвейере в пищевой промышленности
• Обход препятствий в цехе с плотной кабельной сетью
• Подключение датчиков и приводов к основной кабельной трассе на автоматизированной линии
• Организация распределения питания в электрощитовой комнате с использованием глухих лотков

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры лотка точно совпадали с габаритами ответвителя - даже небольшое расхождение вызывает напряжение в креплениях
• При прокладке кабелей с большими внешними диаметрами используйте смазку для снижения трения при прохождении через радиус 75 мм
• Закрывайте крышку сразу после укладки кабелей - это предотвращает попадание металлической стружки, пыли и влаги
• Для длинных трасс с несколькими ответвителями используйте только продукцию одной серии - различия в толщине стенок могут нарушить герметичность соединений
• Не применяйте в качестве несущего элемента - ответвитель не рассчитан на подвеску веса кабелей, только на их размещение внутри
