Ответвитель для лотка Х-образ. 400х80 с крышкой Стандарт Промрукав PR16.0641 Строитель

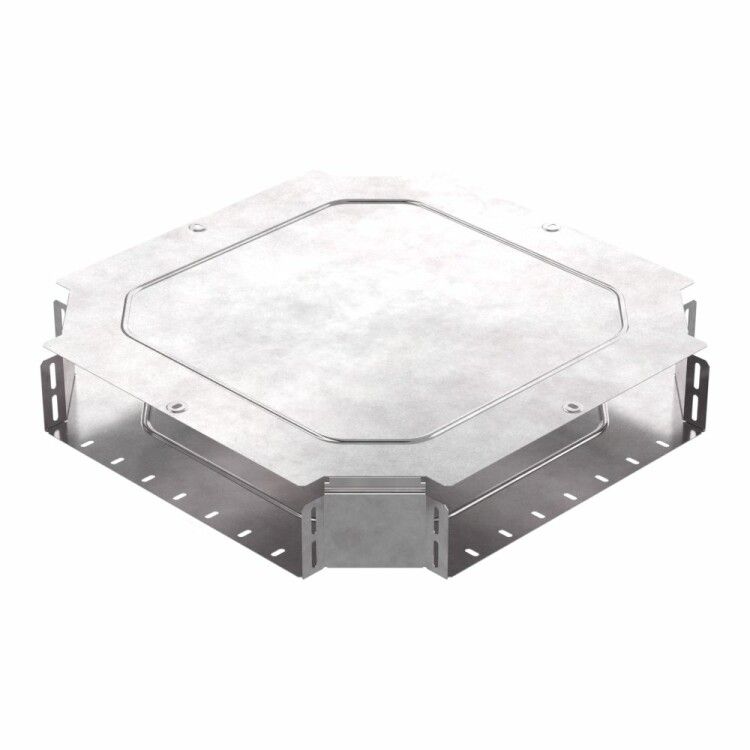

Х-образный ответвитель с крышкой Стандарт 400х80 Промрукав - это усиленный элемент кабельной системы для организации разветвлений трасс в горизонтальной плоскости. Изготовлен из оцинкованной стали по методу Сендзимира, выдерживает экстремальные температуры и подходит для открытых установок в промышленных условиях. Артикул pr16.0641 соответствует модели без соединительных разъёмов, с комплектной крышкой.

Назначение и область применения

Х-образный ответвитель с крышкой Стандарт 400х80 Промрукав используется для разветвления кабельных трасс в четырёх направлениях - влево, вправо, вперёд и назад. Подходит для монтажа с перфорированными и глухими лотками. Предназначен исключительно для открытой установки, где требуется надёжная фиксация и доступ к кабелям. Область применения: промышленные объекты, заводские цеха, энергоустановки, транспортные терминалы, автоматизированные линии.

Технические характеристики

• Тип изделия: крестовина (X-образный ответвитель)
• Габариты: ширина 400 мм, высота 80 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная, покрытие по методу Сендзимира
• Толщина цинкового слоя: 10–22 мкм - устойчиво против коррозии даже в агрессивной среде
• Температура эксплуатации: от –80 C до +150 C - работает в холодильных камерах и рядом с нагревательными оборудованием
• Цвет: серый
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого огня
• Исполнение: усиленное - повышенная жёсткость стенок для нагрузок на механическое деформирование
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 - допущена эксплуатация в помещениях и под навесом
• Способ монтажа: открытый
• Комплектация: крышка в комплекте
• Отсутствие соединительных разъёмов - требует механического крепления к лоткам

Совместимость и монтаж

Х-образный ответвитель с крышкой Стандарт 400х80 Промрукав совместим с лотками того же типа и габарита - 400×80 мм. Монтируется путём прямого соединения с основным лотком: боковые и продольные каналы фиксируются болтами, сваркой или хомутами. Крышка крепится на защёлках или саморезах - позволяет легко открывать для обслуживания. Для герметичности в местах стыков рекомендуется использовать уплотнители, если система должна работать во влажной среде. Нельзя применять с лотками меньшего сечения - возможна потеря прочности и нарушение прохода кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость подтверждает способность сохранять структурную целостность при воздействии открытого пламени. Цинкование по методу Сендзимира гарантирует долговечность защиты от электрохимической коррозии. Температурный диапазон –80…+150 C делает его пригодным для работы в зонах с резкими колебаниями температур, включая холодильные установки и печи. Климатическое исполнение УХЛ2 указывает на соответствие условиям умеренного и холодного климата в закрытых и полуоткрытых помещениях.

Преимущества

• Усиленная конструкция снижает риск деформации при механических нагрузках
• Покрытие Сендзимира обеспечивает более равномерный и плотный слой цинка - выше срок службы по сравнению с обычным оцинкованием
• Крышка в комплекте - упрощает сборку и защищает кабели от внешних воздействий
• Не требует специальных инструментов для монтажа - достаточно стандартных крепёжных элементов
• Подходит для тяжёлых кабельных систем - поддерживает значительный вес проводов и кабелей

Ограничения применения

• Не предназначена для скрытой установки внутри стен или полов - только открытый монтаж
• Не имеет встроенных соединителей - нельзя подключить напрямую к распределительному щиту или другому устройству без дополнительных переходников
• Запрещён монтаж в условиях постоянного погружения в воду - IP-класс не указан, значит, защита от воды не гарантирована
• Не следует использовать в средах с высокой концентрацией кислот, щелочей или солей - цинк может разрушаться при длительном контакте
• Не подходит для кабелей с наружным диаметром больше внутреннего радиуса 75 мм - возможны повреждения изоляции

Примеры использования

• Разветвление силовой трассы на участке конвейера с несколькими точками питания
• Переход от одного лотка к трём другим в цехе с многочисленными датчиками и приводами
• Обустройство кабельной сети в холодильной камере с температурой –60 C
• Формирование распределительной точки вблизи сварочного оборудования с высокой температурой окружающей среды

Практические советы

• При выборе проверьте внутренние габариты лотков - они должны точно совпадать с 400×80 мм, иначе возникнет люфт или давление на стенки
• Для кабелей большого диаметра используйте мягкие вставки или резиновые прокладки между кабелем и краями канала - предотвращает abrasion
• При монтаже в местах с вибрацией применяйте антивибрационные крепления - особенно важно для промышленных станков
• Проверяйте наличие крышки перед запуском - она обязательна для соблюдения норм безопасности и защиты от пыли
• Х-образный ответвитель с крышкой Стандарт 400х80 Промрукав можно комбинировать с другими элементами серии - все детали имеют одинаковое покрытие и стандартизованные размеры
