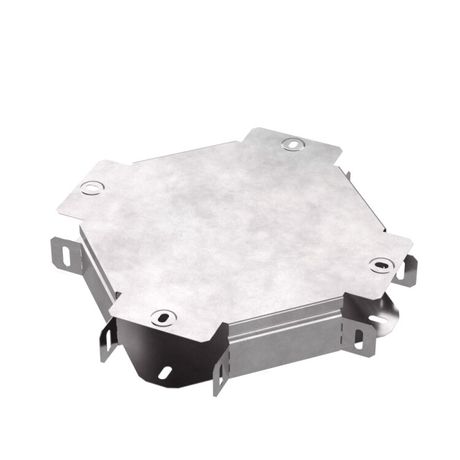

Ответвитель для лотка Х-образный 50х50 с крышкой Стандарт Промрукав PR16.0573 Строитель

Ответвитель Х-образный с крышкой 50х50 Стандарт Промрукав - это металлический элемент для организации ответвлений кабельных трасс в открытых системах проводки. Изделие выполнено из оцинкованной стали и предназначено для надежного соединения четырёх направлений кабельных лотков. Артикул pr16.0573 соответствует сериям Промрукав, подходящим для промышленных объектов.

Назначение и область применения

Ответвитель Х-образный с крышкой 50х50 Стандарт Промрукав используется для создания перекрёстных переходов в кабельных трассах. Он позволяет равномерно распределить кабели между четырьмя направлениями: влево, вправо, вперёд и назад. Подходит для установки с перфорированными и глухими лотками. Применяется в условиях открытой прокладки - на стенках, потолках, опорах, в цехах, на эстакадах, у станков и конвейеров.

Технические характеристики

• Тип изделия: крестовина (X-образная)
• Габариты лотка: 50×50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового слоя: 10–22 мкм - защищает от коррозии даже в агрессивной среде
• Цвет: серый
• Температура эксплуатации: от -80 до +150 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые зоны
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии пламени
• Исполнение: усиленное - повышенная жёсткость конструкции
• Способ монтажа: открытый
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное, долговечное
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 - допускает использование в помещениях и под навесом
• Комплектация: встроенный верхний люк-крышка для доступа к кабелям

Совместимость и монтаж

Ответвитель Х-образный с крышкой 50х50 Стандарт Промрукав совместим с любыми лотками того же сечения - 50×50 мм, в том числе от других производителей, если они соответствуют ГОСТ или ТУ. Монтируется на поверхность с помощью болтов, саморезов или сварки. Для фиксации используются стандартные крепёжные отверстия по углам корпуса. Крышка крепится на защёлках - её можно открывать без инструментов для осмотра или добавления кабелей. Не требует герметизации, так как рассчитана на открытую установку.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не распространяет пламя и не теряет форму при высоких температурах. Цинкование по методу Сендзимира гарантирует антикоррозийную защиту, снижает риск возникновения точечной коррозии. Климатическое исполнение УХЛ2 подтверждает соответствие нормам для условий с колебаниями температуры и влажности.

Преимущества

• Усиленная конструкция - выдерживает механические нагрузки от тяжёлых кабельных пучков
• Оцинкованное покрытие по методу Сендзимира - более долговечно, чем обычное цинкование
• Встроенная крышка - удобство обслуживания без демонтажа всего участка
• Работает в широком диапазоне температур - от Arctic-условий до печных зон
• Не требует специальных инструментов для сборки - монтаж выполняют два человека за 10–15 минут

Ограничения применения

Ответвитель Х-образный с крышкой 50х50 Стандарт Промрукав не предназначен для закрытой прокладки внутри бетона, штукатурки или подземных каналов. Не рекомендуется использовать в местах постоянного контакта с химически активными жидкостями (например, кислотами, щелочами) - хотя цинк устойчив, длительное воздействие может вызвать коррозию. Также не следует применять в качестве основного несущего элемента - он служит лишь для изменения направления трассы, а не для подвеса тяжёлых кабелей без дополнительной поддержки.

Примеры использования

• На производстве: пересечение трасс питания станков, роботов и автоматических линий
• На складе: распределение кабелей от одной магистрали к нескольким секциям освещения и контрольных устройств
• На тепловой электростанции: прокладка сигнальных и силовых кабелей вблизи трубопроводов с высокой температурой
• На автосервисе: организация кабельных путей в зоне зарядки и диагностики автомобилей

Практические советы

• Перед монтажом проверьте внутренний радиус 75 мм - кабели с малым радиусом изгиба должны соответствовать этому значению, чтобы не повредить изоляцию
• При использовании в сыром месте (под навесом) дополнительно смажьте крепёж противокоррозийной смазкой
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенную сталь
• Для частого обслуживания выбирайте модели с крышкой - как этот ответвитель Х-образный с крышкой 50х50 Стандарт Промрукав - это экономит время на плановые проверки
• Совмещайте с другими элементами серии Промрукав - одинаковое покрытие и габариты обеспечивают единый вид и совместимость всей системы
