Логическое реле PLR-S. Стартовый набор 24В DC ONI | PLR-S-STK-1206R-DC-BE IEK

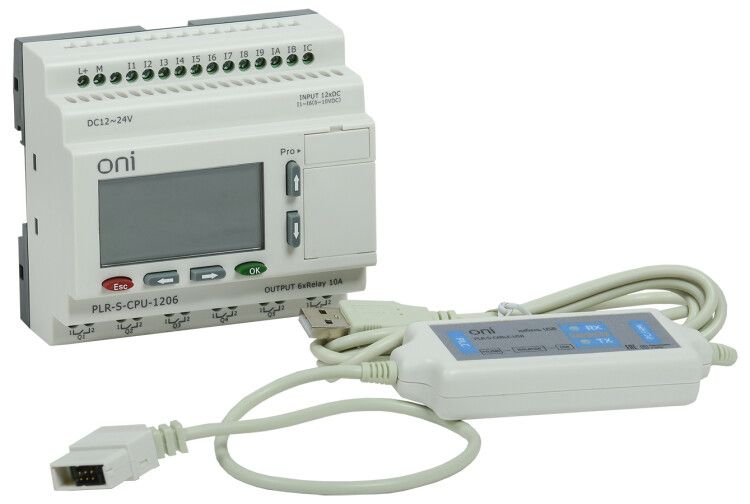

Логическое реле PLR-S. Стартовый набор 24В DC - компактная система автоматизации на базе программируемого контроллера ONI PLR-S-CPU-1206 с USB-кабелем для настройки. Подходит для задач управления малыми и средними автоматизированными процессами в промышленной среде.

Назначение и область применения

Логическое реле PLR-S. Стартовый набор 24В DC заменяет классические реле и таймеры в системах автоматизации. Его можно использовать там, где требуется гибкая логика управления, но нет необходимости в сложном ПЛК. Примеры: управление насосами, вентиляторами, световой сигнализацией, конвейерными линиями, системами освещения и малыми станками.

Технические характеристики

• Напряжение питания: 10,8–28,8 В постоянного тока - работает от стандартной сети 24 В DC, устойчиво к колебаниям напряжения.
• Цифровые входы: 12 точек - принимают сигналы от кнопок, датчиков, концевиков.
• Цифровые выходы: 6 точек - управляют нагрузками до 500 мА (например, светодиодами, реле, клапанами).
• Релейные выходы: 6 точек - коммутируют мощные нагрузки до 2 А (электромагниты, двигатели, нагреватели).
• Аналоговые входы: 6 каналов - поддерживают сигналы 0–10 В или 4–20 мА для подключения датчиков давления, температуры, уровня.
• Аналоговые выходы: отсутствуют - нельзя регулировать скорость двигателей или положение сервоприводов через этот модуль.
• Память: 8,192 Кбайт - хватает для программ средней сложности с несколькими циклами и условиями.
• Интерфейсы: один порт RS-232 для связи с ПК; поддержка MODBUS RTU и EtherNet/IP - позволяет интегрироваться в существующие системы автоматизации.
• Дисплей: есть - показывает состояние входов/выходов, режим работы и ошибки программы.
• Тип монтажа: на стену - фиксируется на DIN-рейке или плоской поверхности.

Совместимость и монтаж

Логическое реле PLR-S. Стартовый набор 24В DC - модульный контроллер. Он совместим с расширительными модулями ONI PLR-S, позволяющими увеличить количество входов/выходов до 174 цифровых и 102 аналоговых точек. Для начала работы достаточно самого набора: модуль PLR-S-CPU-1206 уже содержит все необходимые функции. Монтаж выполняется на стену или DIN-рейку. Подключение проводов - клеммы с зажимами. Убедитесь, что сечение проводов соответствует требованиям: для цифровых выходов - до 1,5 мм2, для релейных - до 2,5 мм2.

Безопасность и стандарты

Произведено в соответствии с европейскими нормами безопасности IEC 61131-2. Защита от переполярности и импульсных помех встроена. Сертифицировано для использования в промышленных условиях. Не предназначен для взрывоопасных зон или внешних установок без корпуса IP65+.

Преимущества

• Заменяет несколько механических реле и таймеров - снижает количество соединений и точки отказа.
• Гибкое программирование через USB - легко изменить алгоритм без изменения проводки.
• Поддержка двух промышленных сетевых протоколов - MODBUS и EtherNet/IP - обеспечивает совместимость с HMI, SCADA и другими устройствами.
• Встроенная диагностика и дисплей - быстрая проверка состояния системы без внешнего оборудования.
• Высокая плотность входов/выходов в одном корпусе - экономия места в щите.

Ограничения применения

• Не имеет аналоговых выходов - нельзя применять для управления частотными преобразователями или пропорциональными клапанами без внешних модулей.
• Нет встроенных таймеров и счетчиков времени - все временные функции реализуются программно, требуют свободной памяти.
• Максимальная нагрузка на цифровой выход - 500 мА - недостаточно для прямого управления катушками больших контакторов (требуется промежуточное реле).
• Не предназначено для работы вне помещений без защиты от влаги и пыли.

Примеры использования

• Автоматизация системы орошения: включение насоса при достижении заданного уровня влаги в почве (через аналоговый датчик).
• Управление световым указателем на участке: мигание при аварии, включение после нажатия кнопки старта.
• Контроль последовательности запуска трех вентиляторов с выдержкой времени между каждым.
• Интеграция в систему сбора данных через MODBUS TCP - передача состояний в SCADA-систему.

Практические советы

• Перед первым запуском обязательно подключите кабель PLR-S-CABLE-USB и прошейте программу через официальное ПО ONI Logic Studio - без него устройство не выполнит ни одной команды.
• При использовании аналоговых входов учитывайте тип сигнала (0–10 В / 4–20 мА) - в настройках ПО необходимо выбрать правильный режим.
• Для надежной работы рекомендуется стабилизированное питание 24 В DC. Колебания ниже 10,8 В вызывают сброс устройства.
• Если вам нужны более 6 релейных выходов - добавьте расширительный модуль PLR-S-REL-8. Логическое реле PLR-S. Стартовый набор 24В DC поддерживает до 10 таких модулей.
• Не используйте кабель PLR-S-CABLE-USB для передачи данных в реальном времени - он предназначен только для программирования и диагностики.
