Стержень заземления 20х1500мм омедненная сталь | ZST10-12-020-001 IEK

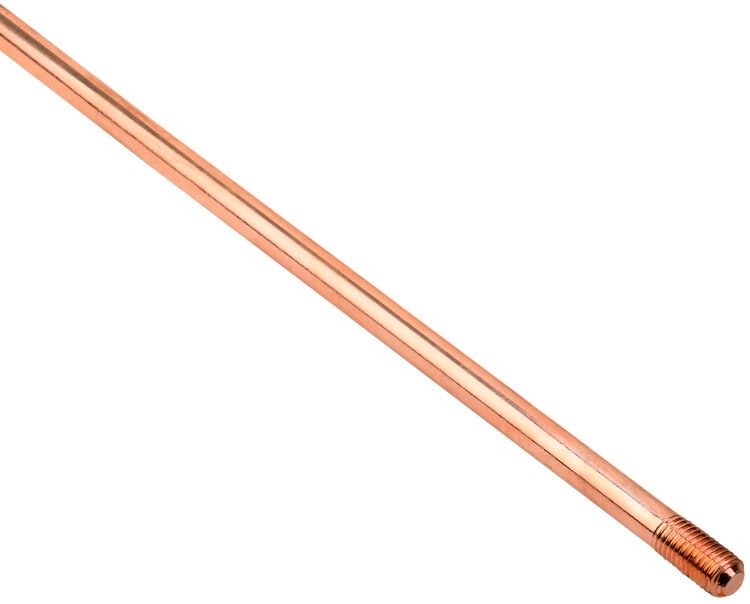

Стержень заземления 20x1500мм омедненная сталь от бренда IEK предназначен для создания надежной вертикальной точки заземления в системах защиты от перенапряжений и молнии. Артикул zst10-12-020-001 сочетает прочную стальную основу с медным покрытием, обеспечивая долгий срок службы и устойчивость к коррозии.

Назначение и область применения

Стержень заземления 20x1500мм омедненная сталь применяется как вертикальный заземлитель в системах молниезащиты и глубокого заземления. Подходит для установки в частных домах, промышленных объектах, трансформаторных подстанциях, связевых пунктах и других местах, где требуется снижение сопротивления контура заземления до безопасных значений.

Технические характеристики

• Диаметр: 20 мм - оптимальный размер для легкого забивания в грунт и достаточной площади контакта с почвой;
• Длина: 1500 мм - позволяет достигнуть более влажных и стабильных слоев грунта;
• Основной материал: углеродистая сталь - обеспечивает механическую прочность при ударном монтаже;
• Покрытие: медное гальваническое - повышает электропроводность и защищает от коррозии;
• Форма профиля: круглая - равномерное распределение тока и совместимость с большинством зажимов;
• Срок службы: 30 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации;
• Тип соединения: резьбовое на обоих концах - позволяет легко соединять несколько стержней между собой или с горизонтальным проводником через муфты или болтовые зажимы.

Совместимость и монтаж

Стержень заземления 20x1500мм омедненная сталь совместим с универсальными зажимами типа КЗГ, МЗГ и другими, рассчитанными на диаметр 20 мм. Для монтажа используются ударные устройства (молот-забиватель) или специализированные машины. Конец стержня с резьбой позволяет присоединить удлинители или переходники. Установка выполняется вертикально - глубина должна составлять минимум 1,4–1,5 метра, чтобы верхний торец находился ниже уровня промерзания грунта. Соединение с горизонтальной шиной осуществляется через сварку или болтовое соединение с использованием медных перемычек.

Безопасность и стандарты

Стержень соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств заземления. Медное покрытие имеет минимальную толщину, обеспечивающую соответствие нормам по электропроводности и антикоррозийной стойкости. Применение материала исключает выделение токсичных веществ при нагреве или аварийных режимах.

Преимущества

• Высокая электропроводность благодаря медному слою - снижает общее сопротивление контура заземления;
• Увеличенная долговечность - медное покрытие предохраняет сталь от окисления даже во влажных и агрессивных грунтах;
• Легкий монтаж - резьба на концах позволяет собирать многосекционные заземлители без сварки;
• Стандартный размер - совместим с широким спектром комплектующих IEK и сторонних производителей.

Ограничения применения

• Не рекомендуется использовать в районах с высокой химической активностью грунта (например, соляные участки, промзоны с кислотными стоками) - возможна быстрая деградация медного слоя;
• Не предназначена для горизонтального закладывания - эффективность снижается из-за меньшей площади контакта с грунтом;
• Не следует применять вместо полноценного контура - требует обязательного подключения к горизонтальному проводнику и проверки сопротивления после монтажа.

Примеры использования

• Заземление частного дома с щитовой на столбе - один стержень + горизонтальная лента;
• Подключение системы молниезащиты на складском комплексе - три стержня, установленные по углам здания;
• Обустройство заземления у трансформаторной будки - два стержня с параллельным подключением к корпусу оборудования;
• Ремонт старого контура - замена corroded-элементов на новые стержни IEK без изменения всей системы.

Практические советы

• Перед установкой проверьте диаметр 20 мм - он должен точно подходить под зажимы и муфты; используйте только те, что рассчитаны на этот размер;
• При необходимости увеличения длины соединяйте стержни друг с другом через резьбу - не допускайте люфта и плотно затягивайте соединения;
• После монтажа обязательно проведите измерение сопротивления заземления - норма для жилых объектов ≤ 4 Ом, для промышленных - ≤ 10 Ом;
• Не забивайте стержень в каменистый или скалистый грунт - выбирайте место с мягкой почвой или используйте бурение;
• Храните стержни в сухом месте - даже с медным покрытием они могут терять качество при длительном воздействии влаги и солей.
