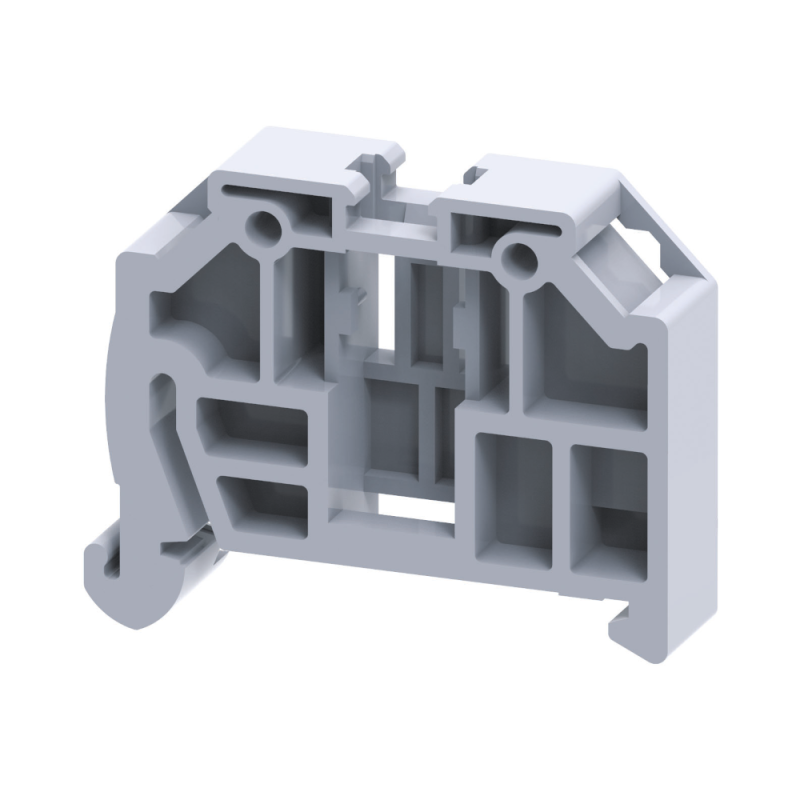

Стопор концевой безвинтовой OptiClip CA104 - 332726 КЭАЗ

Стопор концевой безвинтовой OptiClip CA104 от КЭАЗ предназначен для надежной фиксации клеммных рядов на DIN-рейке без использования инструментов. Артикул 332726 обеспечивает быстрый монтаж и совместимость со стандартными системами управления и распределения электроэнергии.

Назначение и область применения

Стопор концевой безвинтовой OptiClip CA104 используется для удерживания клеммных блоков на DIN-рейке 35 мм. Он предотвращает случайное сдвигание или выпадение клеммника из направляющей, особенно при вибрациях или механическом воздействии. Применяется в щитах автоматизации, панелях управления, промышленном оборудовании и системах распределения энергии.

Технические характеристики

• Тип изделия: стопор концевой безвинтовой
• Тип зажима: винтовой - хотя в названии указано «безвинтовой», сам механизм фиксации требует защелкивания, а не затяжки винтом; винты не используются при установке
• Материал корпуса: пластик с классом воспламеняемости V0 - самозагасающий, не распространяет пламя
• Форма: прямоугольная - соответствует габаритам стандартных клеммных рядов
• Цвет: серый - стандартизирован для визуального отличия от других элементов
• Рейка: DIN 35 мм - совместим с основным типом монтажной рейки в электрощитах
• Углубления для маркеров: есть - позволяют вставлять этикетки для групповой маркировки

Совместимость и монтаж

OptiClip CA104 устанавливается на конце клеммного ряда путём защелкивания на DIN-рейку. Для правильной работы требуется наличие свободного участка рейки шириной не менее ширины самого стопора. Монтаж выполняется вручную - достаточно приложить усилие до характерного щелчка. Обязательно устанавливаются два стопора: один на каждом конце клеммного блока. Не подходят для крепления на рейках другого профиля (например, G-образных или 15 мм).

Безопасность и стандарты

Материал корпуса соответствует норме UL94 V0 - обеспечивает противопожарную безопасность при перегреве или возгорании внутри щита. Соответствует требованиям IEC 61439 для компонентов распределительных устройств. Сертификация подтверждает соответствие европейским стандартам безопасности.

Преимущества

• Не требуют инструментов - установка и демонтаж происходят руками, экономя время при обслуживании
• Защита от сдвига - исключают риск отсоединения клеммника при транспортировке или вибрации оборудования
• Интегрированная маркировка - углубления позволяют использовать стандартные язычковые бирки без дополнительных креплений
• Высокая долговечность - материал V0 сохраняет форму и прочность даже при длительной нагрузке

Ограничения применения

• Подходит только для DIN 35 мм - не работает с другими типами реек
• Не предназначены для крепления одиночных клемм - только для целых рядов
• Не рекомендованы для внешних установок - пластиковый корпус не имеет защиты IP, чувствителен к влаге и прямому UV-облучению
• Не заменяют механические болтовые фиксаторы в условиях высоких ударных нагрузок

Примеры использования

• Фиксация клеммных блоков в силовых щитах промышленных станков
• Закрепление модульных реле и контакторов в автоматических панелях
• Обеспечение устойчивости клеммников на рейке в распределительных пунктах объектов ЖКХ
• Монтаж в контроллерных шкафах систем HVAC и конвейеров

Практические советы

• Перед установкой проверьте, что край клеммного ряда плотно прилегает к рейке - зазор снижает эффективность фиксации
• Используйте пару стопоров - один на каждой стороне клеммного блока. Отсутствие одного увеличивает риск смещения
• Выбирайте цветовые контрасты между стопором и маркерами - так маркировка будет лучше видна при осмотре
• Не используйте OptiClip CA104 в качестве единственного крепления для тяжёлых клеммных блоков - дополняйте их дополнительными фиксаторами при необходимости
• Артикул 332726 легко заменить аналогичным продуктом от других производителей, если он соответствует тем же габаритам и стандарту DIN 35
