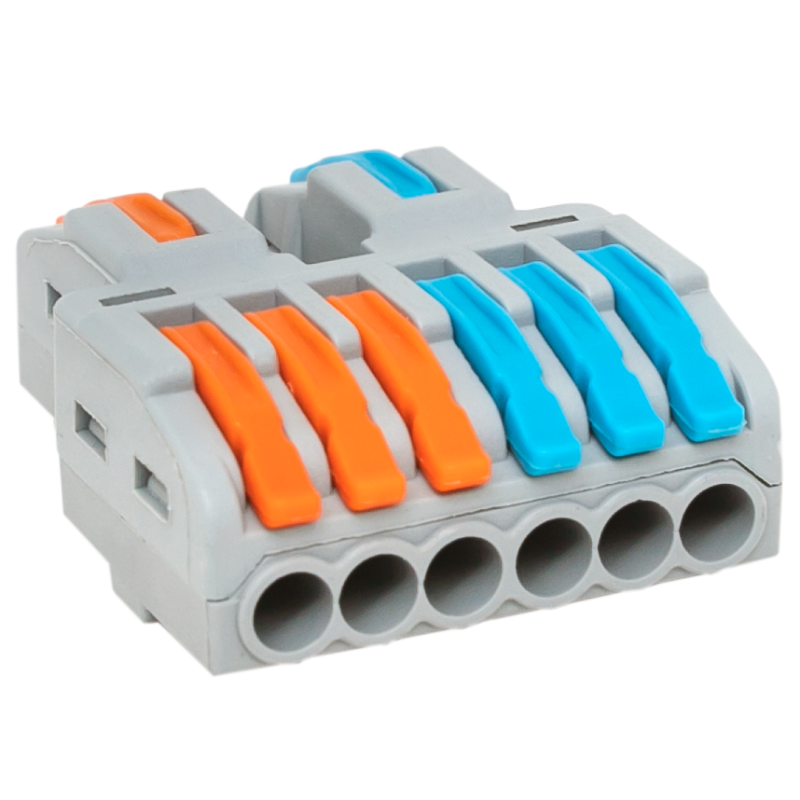

Строительно-монтажная клемма СМК 222-426 разветвительная 6 выходов 0,08-4 мм2 | plc-smk-422-6 EKF

Строительно-монтажная клемма СМК 222-426 разветвительная 6 выходов 0,08–4 мм2 от бренда EKF - надёжное решение для разветвления медных проводов в распределительных коробках, щитах и на объектах строительства и ремонта. Артикул plc-smk-422-6 обеспечивает устойчивое соединение даже при частых переподключениях.

Назначение и область применения

Строительно-монтажная клемма СМК 222-426 используется для создания ответвлений в электрических цепях переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для соединения одножильных и многожильных медных проводов сечением от 0,08 до 4 мм2. Применяется в жилых домах, офисах, производственных помещениях - там, где требуется часто менять или проверять соединения: в распределительных коробках, на этажных щитах, при подключении светильников, розеток и автоматических выключателей.

Технические характеристики

• Количество выходов: 6
• Номинальное сечение провода: 0,08–4 мм2
• Диаметр кабеля: 0,32–1,83 мм
• Номинальный ток: 32 А
• Тип проводника: одножильный, многожильный, гибкий
• Контактная пластина: лужённая медь
• Корпус: негорючий термостойкий пластик серого цвета
• Рабочая температура: от –40 C до +40 C
• Управление: рычажный зажим с фиксацией
• Индикация: тестовое окно для визуального контроля состояния соединения

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-426 совместима с любыми медными проводами в указанном диапазоне сечений. Для монтажа:

• Зажмите рычаг вверх - он открывает входные каналы.
• Вставьте подготовленный провод до упора в нужный канал.
• Опустите рычаг - он плотно зажимает проводник за счёт медной пластины.
• Проверьте положение провода через тестовое окно: металл должен быть виден внутри зажима.

Не требует инструментов. Можно переоткрывать и переподключать провода десятки раз без потери качества контакта. Установка возможна в DIN-рейку или на поверхность с помощью крепёжных отверстий в корпусе.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок в условиях постоянного и временного использования. Корпус изготовлен из самозатухающего материала, который не распространяет горение. Номинальное напряжение 400 В и ток 32 А позволяют применять её в бытовых и коммерческих сетях без риска перегрева при нормальных нагрузках.

Преимущества

• Лужёная медная пластина снижает переходное сопротивление и предотвращает окисление контактов.
• Рычажный механизм обеспечивает равномерное давление на провод - исключает слабые соединения.
• Тестовое окно позволяет контролировать качество монтажа без вскрытия клеммы.
• Корпус из негорючего пластика безопасен при перегрузках и коротких замыканиях.
• Многоразовое использование - экономичнее, чем одноразовые колпачки или скрутки.
• Удобная компактная форма занимает мало места в распределительных коробках.

Ограничения применения

Строительно-монтажная клемма СМК 222-426 не предназначена для:

• Подключения алюминиевых проводов - риск окисления и плохого контакта;
• Электросетей постоянного тока выше 400 В - не протестирована для таких условий;
• Работы при температурах ниже –40 C или выше +40 C - материал теряет эластичность;
• Соединения проводов сечением более 4 мм2 - есть риск перегрева и оплавления контактов.

Примеры использования

• Разветвление фазного провода от автомата к трём розеткам в одной комнате.
• Объединение нескольких осветительных приборов в одном распределительном коробе.
• Подключение датчиков движения или реле к основному кабелю без пайки.
• Временные подключения на стройплощадке перед окончательным монтажом.

Практические советы

• Перед установкой зачистите провод на 8–10 мм - слишком длинная зачистка может выпасть из зажима.
• Не используйте клемму для проводов с изоляцией толще 1,83 мм - она не войдёт в канал.
• При работе в сыром помещении убедитесь, что клемма установлена в герметичной коробке - хотя IP-класс не указан, открытые контакты чувствительны к влаге.
• При необходимости замены провода - всегда отключайте питание, даже если рычаг кажется “выключенным”.
• Артикул plc-smk-422-6 легко найти в каталоге EKF PROxima - все клеммы этой серии взаимозаменяемы по форме и принципу работы.
