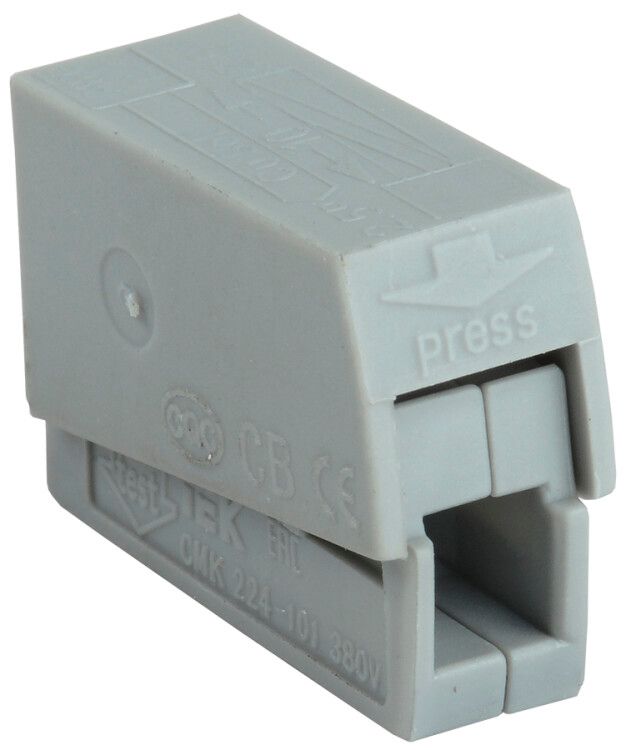

Строительно-монтажная клемма СМК 224-101 IEK | UKZ50-101-001

Строительно-монтажная клемма СМК 224-101 от IEK - надёжное решение для однократного соединения медных и алюминиевых проводников сечением 0,5–2,5 мм2. Клемма СМК 224-101 применяется в распределительных коробках, на объектах жилищного и промышленного строительства, где требуется быстрое и безопасное подключение кабеля.

Назначение и область применения

Строительно-монтажная клемма СМК 224-101 используется для создания разъёмного соединения между проводниками в местах, где невозможно или нецелесообразно применить сварку, пайку или опрессовку. Подходит для внутренней электромонтажной работы: распределительные щиты, освещение, розеточные группы, системы автоматизации. Особенно эффективна при подключении гибких многожильных проводов.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Рабочий диапазон сечений провода: 0,5 – 2,5 мм2
• Количество зажимов: один
• Тип контакта: лужёная латунь
• Корпус: самозатухающий пластик (серый цвет)
• Способ монтажа: на кабель (зажимной механизм)
• Срок службы: 10 лет
• Управление: рычаг для фиксации провода

Совместимость и монтаж

Клемма СМК 224-101 совместима с одножильными и многожильными проводами из меди и алюминия. Для правильного подключения:

• Зачистите изоляцию на 8–10 мм;
• Откройте рычаг, вставьте провод до упора;
• Закройте рычаг до характерного щелчка - это гарантирует плотный контакт;
• Не используйте инструменты для затяжки - рычаг обеспечивает нужное усилие самостоятельно.

Монтаж выполняется без инструментов. Клемму можно закрепить в распределительной коробке с помощью штатных креплений или зафиксировать хомутом.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям пожарной безопасности. Материал контактов - лужёная латунь - предотвращает окисление и снижает переходное сопротивление. Продукт прошёл испытания на соответствие ГОСТ Р 50044.1 и ГОСТ 29322. Напряжение 400 В позволяет использовать клемму СМК 224-101 в трёхфазных сетях 380 В.

Преимущества

• Рычаг обеспечивает точную и контролируемую фиксацию провода - исключает перегибы и плохой контакт;
• Лужёная латунь сохраняет проводимость даже при длительной эксплуатации;
• Пластиковый корпус не горит и не выделяет токсичных веществ при перегреве;
• Один тип клеммы подходит и для меди, и для алюминия - упрощает запасы на объекте;
• Быстрая установка без специальных инструментов экономит время монтажа.

Ограничения применения

• Не предназначен для постоянного подключения/отключения - не является разъёмным устройством;
• Не рекомендуется для проводов сечением более 2,5 мм2 - риск перегрева и потери контакта;
• Не следует использовать в условиях постоянного воздействия воды, масел или агрессивных сред - IP-защита не указана;
• Не подходит для силовых цепей выше 24 А - превышение нагрузки вызывает нагрев и выход из строя.

Примеры использования

• Подключение светильников в квартире через распределительную коробку;
• Соединение медного кабеля с алюминиевой жилой старой проводки;
• Присоединение гибкого провода от датчика движения к основному кабелю;
• Обход повреждённого участка кабеля в стене без вскрытия штробы.

Практические советы

• Перед монтажом проверьте сечение провода - клемма СМК 224-101 рассчитана именно на 0,5–2,5 мм2; попытки вставить провод большего сечения сломают механизм;
• Если провод многожильный, слегка скрутите жилы перед вводом - это повысит надёжность контакта;
• Не допускайте попадания изоляции в зажим - она не должна входить в контактную зону;
• После монтажа проверьте прочность соединения легким рывком - если провод не выскальзывает, соединение выполнено правильно;
• Артикул ukz50-101-001 - это тот же продукт, что и СМК 224-101 от IEK - убедитесь, что заказываете версию с рычагом, а не без него.
