Строительно-монтажная клемма СМК NO-222-17 модель 415 с рычагом 5 отверстий 0.08-2.5мм2 (уп.100шт.) | Б0033391 ЭРА

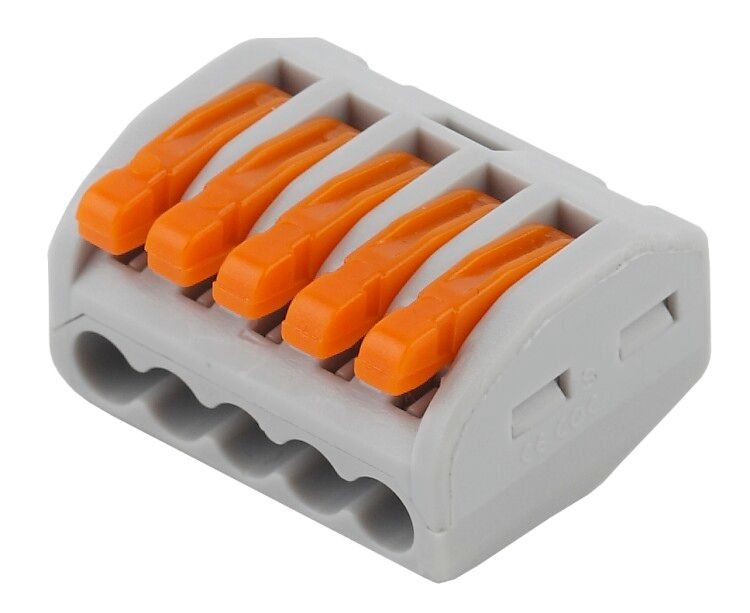

Строительно-монтажная клемма СМК, модель 415, с рычагом - надёжное решение для быстрого и многоразового соединения медных проводников в распределительных коробках, щитах и на объектах строительства. Бренд ЭРА предлагает эту клемму в упаковке по 100 штук (артикул б0033391), что удобно для массовой установки.

Назначение и область применения

Строительно-монтажная клемма СМК, модель 415, с рычагом используется для присоединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока 50 Гц до 400 В. Применяется в жилых, коммерческих и промышленных объектах: в распределительных коробках, электрощитах, на пультах управления, при монтаже освещения и слаботочных систем. Клемма рассчитана на многоразовое использование - её можно открывать и закрывать много раз без потери контакта.

Технические характеристики

• Диапазон сечений провода: 0,08–2,5 мм2 - подходит для тонких проводов (например, в сигнализации) и более мощных (до 2,5 мм2 - типичные для освещения и розеток)
• Номинальный ток: 24 А - выдерживает нагрузки обычной квартирной сети
• Номинальное напряжение: 400 В - безопасно для однофазных и трёхфазных цепей
• Количество зажимов: 5 - позволяет сделать несколько ответвлений в одном устройстве
• Тип проводника: одножильный, многожильный, гибкий - совместим с большинством распространённых проводов
• Корпус: самозатухающий пластик - не поддерживает горение, повышает пожарную безопасность

Совместимость и монтаж

Установка не требует инструментов. Для подключения:

1. Снимите изоляцию с провода точно по меткам на корпусе клеммы - слишком длинная оголённая часть может вызвать замыкание.
2. Поднимите рычаг до упора.
3. Вставьте провод в нужное гнездо до упора.
4. Опустите рычаг - он автоматически фиксирует провод за счёт плоско-пружинного механизма.

Рычаг обеспечивает равномерное давление на провод, снижая риск плохого контакта. Все 5 гнёзд одинаково надёжны - можно использовать любые из них в зависимости от схемы.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок в помещениях. Самозатухающий материал корпуса предотвращает распространение огня. Номинальные значения тока и напряжения обеспечивают работу в рамках норм для бытовых и промышленных сетей. Однако не предназначен для постоянной работы при температуре выше +60 C или во взрывоопасных средах.

Преимущества

• Быстрая установка - не нужны отвёртки, пассатижи или обжимы
• Многоразовое применение - можно переподключать провода без замены клеммы
• Чёткая маркировка глубины зачистки - минимизирует ошибки при подготовке проводов
• Высокая плотность - 5 точек соединения в компактном корпусе экономят место в щитах
• Надёжный контакт - пружинный механизм не ослабевает со временем, как в винтовых клеммах

Ограничения применения

• Не применяется для алюминиевых проводов - только медь
• Не рекомендовано использование вне помещений без защиты от влаги и пыли - IP-класс не указан, значит, нет герметизации
• Не подходит для высокочастотных или импульсных цепей - рассчитана на 50 Гц
• Запрещено превышать максимальное сечение 2,5 мм2 - это может повредить механизм зажима
• Не следует использовать в местах с постоянными вибрациями - хотя рычаг надёжен, вибрация может со временем ослабить контакт

Примеры использования

• Объединение проводов в распределительной коробке при замене люстры
• Ответвление питания для розетки от основной линии
• Подключение датчиков движения или реле в щитке
• Монтаж системы домашней автоматизации с множеством малотоковых проводов
• Временные соединения при тестировании оборудования

Практические советы

• Перед монтажом всегда проверяйте сечение провода - даже немного превышенное (например, 2,6 мм2) может не войти или повредить пружину
• Используйте клеммы СМК, модель 415, с рычагом там, где требуется часто менять или проверять соединения - они идеальны для сервисного обслуживания
• При групповом монтаже в щитке оставляйте между клеммами свободное пространство - так легче работать с рычагами
• Не затягивайте провода руками - достаточно вставить их до упора и опустить рычаг; лишнее усилие не нужно
• Артикул б0033391 продается упаковками по 100 штук - выгодно для профессиональных бригад, которые делают ремонт нескольких квартир
