Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgCdO | 322170122000 Finder 32.21.7.012.2000

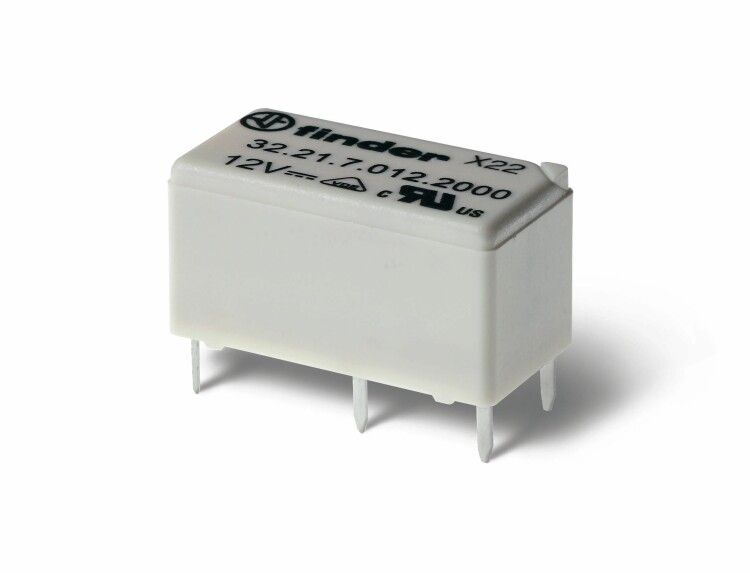

Реле Finder 32.21.7.012.2000 - субминиатюрное электромеханическое устройство с монтажом на печатную плату, предназначенное для коммутации слаботочных цепей до 6 А при напряжении 12 В постоянного тока. Благодаря высокочувствительной катушке и материалу контактов AgCdO, реле подходит для точных автоматизированных систем, где важна надежность и компактность.

Назначение и область применения

Реле Finder 32.21.7.012.2000 используется для переключения сигналов и нагрузок в устройствах с ограниченным пространством. Подходит для установки в контроллеры, измерительные приборы, системы автоматизации, бытовую электронику и промышленные модули. Применяется там, где требуется надежное управление нагрузкой малых мощностей - например, в сигнализациях, терморегуляторах, управляющих платах оборудования.

Технические характеристики

• Коммутируемый ток: 6 А (при напряжении до 250 В переменного тока или 30 В постоянного тока)
• Номинальное напряжение катушки: 12 В постоянного тока (DC)
• Тип контакта: одинарный переключающий (1CO - один нормально открытый и один нормально замкнутый контакт)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - повышает долговечность при переключении индуктивных нагрузок
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: монтаж на печатную плату (SMD-тип, через выводы)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Корпус: пластиковый, самозагасающий

Совместимость и монтаж

Реле Finder 32.21.7.012.2000 совместимо со стандартными печатными платами, выполненными по технологии THT (through-hole technology). Для монтажа используются 8 выводов, расположенных в двух рядах. Установка требует сверления отверстий под штыревые выводы. Катушка срабатывает при напряжении 12 В +-10%, что позволяет использовать её с типовыми источниками питания. Напряжение срабатывания ниже 7,2 В - обеспечивает работу даже при просадках сети. Перед пайкой проверьте соответствие шага выводов и габаритов платы - внешние размеры реле составляют 20×12,5×15,5 мм.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и испытания электрических выключателей. Материалы корпуса и контактов прошли тестирование на горючесть и устойчивость к нагреву. Соответствие стандартам гарантирует применение в оборудовании, подлежащем сертификации по требованиям ЕАЭС и EU.

Преимущества

• Высокая чувствительность катушки - минимальный ток потребления (~30 мА), снижает нагрузку на управляющую цепь
• Контакты AgCdO - устойчивы к эрозии и свариванию, особенно при работе с индуктивными нагрузками (например, катушками, двигателями)
• Компактные габариты - позволяют экономить место на плате, подходят для плотной трассировки
• Гарантированная долговечность - более 100 000 операций переключения при номинальной нагрузке
• Универсальная поляризация - не требует соблюдения направления подключения катушки

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг, пара или пыли
• Запрещено использование в условиях температуры выше +55C или ниже −25C - возможна потеря герметичности и изменение параметров срабатывания
• Не рекомендуется для коммутации емкостных нагрузок >100 мкФ - возможны импульсы тока при включении
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Из-за малых размеров невозможно механическое ручное переключение - только электрическое управление

Примеры использования

• Автоматические системы освещения на базе микроконтроллеров
• Управление насосами и вентиляторами в медицинских и лабораторных приборах
• Переключение режимов работы в системах HVAC
• Цифровые панели управления с интерфейсом RS-485
• Релейные модули расширения в промышленных ПЛК

Практические советы

• При проектировании платы учтите, что реле может вызывать помехи - используйте фильтры RC или диоды обратного действия параллельно катушке
• Для увеличения срока службы не перегружайте контакты - лучше выбирать запас по току 20–30%
• Проверяйте качество пайки выводов - плохой контакт может привести к перегреву и отказу
• При использовании в многоканальных системах учитывайте тепловыделение - не располагайте несколько реле слишком близко друг к другу
• Для контроля состояния реле можно подключить индикаторный светодиод последовательно с катушкой через резистор (не менее 1 кОм)
