Суппорт 4мод. BRAVA черн. (для TOR и к-к TBN) ДКС 75021N

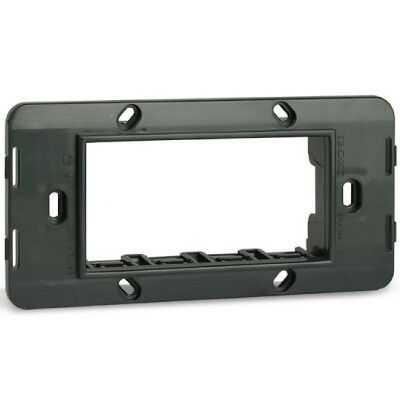

Каркас на 4 модуля, черный от DKC (ДКС), артикул 75021n - это элемент сборной системы монтажа для устройств управления Brava. Предназначен для скрытой установки в стеновые коробки, обеспечивает надежную фиксацию четырёх модулей в одной плоскости и совместим с типовой компоновкой электроустановочных изделий.

Назначение и область применения

Каркас на 4 модуля, черный используется исключительно для монтажа электроустановочных изделий серии Brava. Он служит основой для крепления модулей внутри встраиваемых коробок - например, PDD-N60. Подходит для установки в жилых, офисных и промышленных помещениях там, где требуется компактная и эстетичная организация группового управления: выключатели, переключатели, регуляторы освещения, интерфейсы автоматизации.

Технические характеристики

• Габаритные размеры: 86×43×24 мм
• Количество модулей: 4
• Количество постов: 4
• Тип изделия: суппорт (несущий каркас)
• Способ монтажа: винтовое крепление к коробке
• Материал: пластик без галогенов
• Цвет: матовый черный
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, не герметичен
• Оrientация монтажа: горизонтальная
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат с возможностью повышенной влажности
• Тип серии: модульная система Brava

Совместимость и монтаж

Каркас на 4 модуля, черный совместим только с устройствами серии Brava. Модули Brava защелкиваются внутрь каркаса сзади - никаких дополнительных креплений не требуют.

Для правильного монтажа необходимо соблюдать требования к встраиваемой коробке:

• диаметр коробки: 65–68 мм
• минимальная глубина: 40 мм
• межосевое расстояние между центрами соседних коробок - 71 мм (если устанавливается несколько каркасов рядом)

Каркасы можно соединять друг с другом через специальные выступы и пазы - позволяет формировать длинные ряды из нескольких единиц без зазоров. Крепится к коробке двумя винтами, которые входят в комплект.

Безопасность и стандарты

Материал каркаса соответствует нормам RoHS - не содержит галогенов, что снижает риск образования токсичных веществ при повреждении или возгорании. Степень защиты IP40 гарантирует безопасность от контакта с инструментами и крупными частями, но не предназначена для работы во влажных средах или местах с брызгами воды.

Преимущества

• Фиксирует все четыре модуля Brava в одном корпусе - минимизирует люфт и смещение после монтажа
• Матовая отделка не царапается и не теряет внешний вид при протирании
• Регулярная форма и точные размеры обеспечивают плотное прилегание к стандартным коробкам PDD-N60
• Поддерживает последовательное соединение нескольких каркасов - удобно для многофункциональных панелей

Ограничения применения

• Не предназначен для открытой установки - работает только в закрытых коробках
• IP40 не допускает использование в сырых помещениях (ванна, баня, улица, подвалы с постоянной влагой)
• Не совместим с продукцией других серий (например, Vimar, Schneider, Legrand)
• Запрещено использовать с коробками меньшего диаметра (<65 мм) или недостаточной глубины (<40 мм) - есть риск деформации или невозможности установки

Примеры использования

• Управление освещением в спальне: два выключателя + два диммера
• Панель управления системой “умный дом” в холле: кнопки сценариев, реле, интерфейс
• Аппаратный щиток в офисе: коммуникационные модули, розеточные группы с управлением
• Объекты капитального ремонта: замена старых рамок на современные, сохраняющие единый стиль

Практические советы

• Перед монтажом проверьте диаметр и глубину коробки штангенциркулем - даже 1–2 мм расхождения могут помешать установке
• При соединении нескольких каркасов начинайте с крайнего - так проще контролировать прямую линию
• Не затягивайте винты слишком сильно - пластик может треснуть
• Если коробка имеет металлический корпус, убедитесь, что он не соприкасается с контактами модулей - используйте изоляцию при необходимости
• Каркас на 4 модуля, черный легко моется мягкой тканью - не применяйте растворители и абразивы
