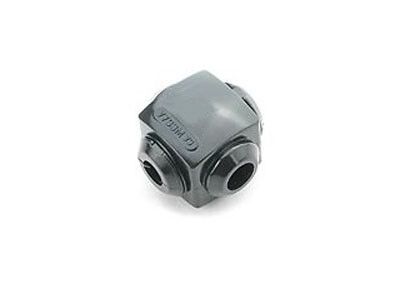

Сжим ответвительный У-731М (4-10 : 1,5-10 мм в кв.) IP20 | SQ0831-0001 TDM

Сжим ответвительный У-731М (4-10 мм, 1,5-10 мм²) IP20 от TDM ELECTRIC — надёжное решение для безопасного ответвления тока в распределительных системах без нарушения целостности основной магистрали. Подходит для монтажа в электрощитах, промышленных установках и объектах электроснабжения.

Назначение и область применения

Сжим ответвительный У-731М (4-10 мм, 1,5-10 мм²) IP20 предназначен для создания ответвления от основной силовой магистрали без её разрезания. Применяется там, где требуется быстрое, безопасное и не требующее изоляции подключение дополнительного потребителя — например, при подключении освещения, розеток, автоматов или контрольных цепей.

Основные области использования:

• Распределительные щиты жилых и общественных зданий (межэтажные, квартирные щитки)
• Промышленные электроустановки (станки, конвейеры, системы управления)
• Объекты энергоснабжения с ограниченным доступом для монтажа

Технические характеристики

• Номинальное сечение магистрали: 4–10 мм²
• Номинальное сечение ответвления: 1,5–10 мм²
• Тип зажима: закрытого типа (для магистрали и ответвления)
• Тип соединения: винтовое/болтовое
• Степень защиты: IP20 — защита от контакта с пальцами и твёрдыми предметами >12,5 мм; не защищён от воды
• Материал корпуса: негорючий поликарбонат
• Материал контактной группы: анодированная сталь
• Покрытие поверхности: без покрытия (голый металл)
• Поддерживаемые материалы проводов: медные и алюминиевые жилы

Совместимость и монтаж

У-731М совместим с одножильными и многожильными проводами в пределах указанных сечений. Для монтажа необходимо:

• Выполнить зачистку изоляции с обоих проводов (магистрали и ответвления) на длину, соответствующую глубине зажима
• Вставить магистральный провод в верхний канал до упора, затянуть винт до фиксации
• Вставить ответвительный провод в нижний канал, затянуть второй винт
• Не перетягивать винты — это повредит контактную группу

При использовании алюминиевых проводов рекомендуется применять антиоксидантную смазку для предотвращения окисления контактов.

Безопасность и стандарты

Сжим ответвительный У-731М (4-10 мм, 1,5-10 мм²) IP20 выполнен из негорючего материала и соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги — поэтому устройство **не допускается** к установке в условиях повышенной влажности, на улице или в неотапливаемых шкафах.

Преимущества

• Не требует разрезания магистрали — сохраняет целостность основной линии
• Закрытые каналы исключают риск оголённых токоведущих частей после монтажа
• Анодированная стальная контактная группа устойчива к коррозии и обеспечивает долговременный контакт
• Негорючий корпус снижает риск возгорания при перегрузках
• Поддерживает как медные, так и алюминиевые провода — универсальное решение

Ограничения применения

• Не применяется в условиях влажности, запылённости или на открытом воздухе — IP20 недостаточен для таких сред
• Не предназначена для подключения проводов сечением менее 1,5 мм² или более 10 мм²
• Не используется в цепях постоянного тока выше 1000 В или переменного тока выше 1000 В
• Не подходит для частой демонтажной работы — винтовые зажимы теряют надёжность при многократном ослаблении

Примеры использования

• Подключение нового светильника в этажном щите без вскрытия главной кабельной трассы
• Добавление розетки в промышленном оборудовании через существующую магистраль
• Подключение сигнализации или контроллера к силовой сети внутри распределительного шкафа
• Модернизация старой проводки в квартире без замены всей линии

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону — использование провода меньшего сечения может вызвать плохой контакт и нагрев
• При работе с алюминием используйте специальную смазку (например, Контактол) — она продлит срок службы контакта
• Не комбинируйте медные и алюминиевые провода в одном зажиме — возможна гальваническая коррозия
• После монтажа проверьте плотность затяжки винтов — слабый контакт опасен перегревом
• Сжим ответвительный У-731М (4-10 мм, 1,5-10 мм²) IP20 от TDM ELECTRIC не требует обслуживания, но периодически проверяйте состояние клемм при плановых осмотрах
