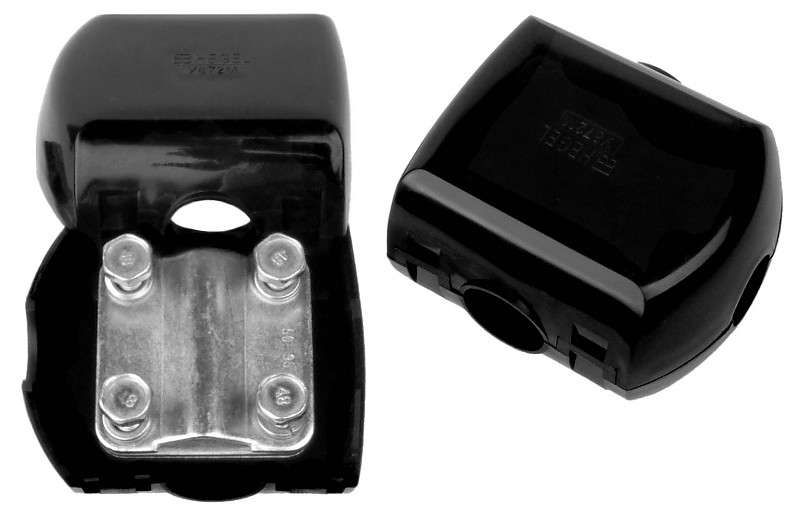

Сжим ответвительный У-871 м95-150/о50-95 - У871М HEGEL

Сжим ответвительный М У3 (95-150/50-95 кв.мм) от бренда HEGEL (артикул у871м) предназначен для безопасного и надёжного ответвления тока от основной линии без её разрезания - идеально подходит для монтажа распределительных щитов, силовых трасс и наружных сетей.

Назначение и область применения

Сжим ответвительный М У3 (95-150/50-95 кв.мм) используется для создания ответвления от магистрального провода к другому проводнику - например, для подключения нагрузки, освещения или оборудования без нарушения целостности основной линии. Применяется в системах с медными или алюминиевыми жилами. Подходит для внутренней и наружной установки в условиях умеренного климата.

Технические характеристики

• Номинальное сечение магистрального проводника: 95–150 кв.мм
• Номинальное сечение ответвительного проводника: 50–95 кв.мм
• Номинальный ток: 330 А
• Рабочее напряжение: до 660 В
• Количество контактов: 2 (для магистрали и ответвления)
• Материал корпуса: полипропилен - устойчив к химическим воздействиям и механическим повреждениям
• Цвет: чёрный
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в помещениях и под навесами

Совместимость и монтаж

Сжим ответвительный М У3 (95-150/50-95 кв.мм) совместим с одножильными и многожильными проводами из меди и алюминия. Для монтажа:

• Зачистите изоляцию с обоих проводников на длину, соответствующую глубине контактной камеры (обычно 15–20 мм)
• Вставьте магистральный провод (95–150 мм2) в один зажим, ответвительный (50–95 мм2) - во второй
• Затяните болты равномерно, используя ключ по моменту, указанному в документации производителя
• Не перегибайте жилы - соблюдайте радиус изгиба, чтобы не повредить металл

Изделие не требует специальных инструментов, кроме обычного гаечного ключа. Контактная часть внутри герметична - дополнительная изоляция не нужна.

Безопасность и стандарты

Сжим ответвительный М У3 (95-150/50-95 кв.мм) соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 30297. Конструкция исключает самопроизвольное раскрытие, обеспечивает постоянный контакт даже при вибрациях. Полипропиленовый корпус не проводит ток - снижает риск поражения при случайном прикосновении.

Преимущества

• Не требуется разрывать магистраль - экономия времени и снижение риска аварий
• Поддерживает соединение между медью и алюминием - исключает окисление за счёт герметичной конструкции
• Высокая механическая прочность корпуса - выдерживает внешние нагрузки и перепады температур
• Стандартный размер - легко заменяется на аналоги других производителей

Ограничения применения

• Не применяется для проводов сечением менее 50 мм2 или более 150 мм2 - возможен перегрев и потеря контакта
• Не предназначен для работы в условиях постоянного погружения в воду или высокой запылённости - IP-класс не указан, значит, защита только от капель и пыли в помещении
• Не рекомендуется использовать в цепях переменного тока выше 660 В - превышение напряжения может вызвать пробой
• Не допускается применение с многожильными проводами, имеющими неплотную оплетку - возможен выход жил из-под зажима

Примеры использования

• Подключение автоматического выключателя к шине в распределительном щите
• Отвод питания к светильнику на фасаде здания от основного кабеля
• Присоединение насоса или вентилятора к силовой линии без демонтажа кабеля
• Обустройство временных энергоносителей на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - использование провода меньшего сечения, чем заявлено, может привести к нагреву
• При работе с алюминием - обязательно обработайте поверхность жилы антиоксидантной пастой перед затяжкой
• После монтажа проверьте плотность зажима легким покачиванием провода - он не должен двигаться
• Для длительной эксплуатации в условиях повышенной влажности - дополнительно закройте сжим термоусадочной трубкой
• Артикул у871м - единственный номер для заказа этого конкретного типа; другие модели HEGEL имеют иные диапазоны сечений
