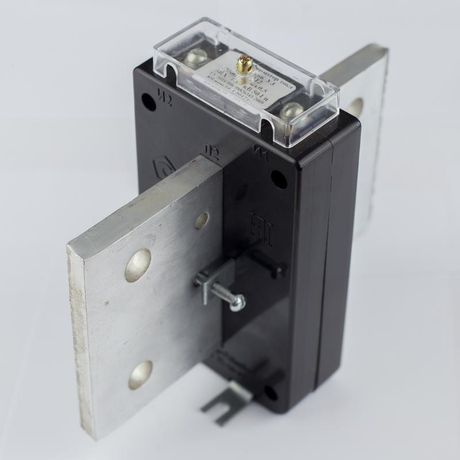

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 - ОС0000040614 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Этот шинный трансформатор применяется в силовых цепях напряжением до 660 В, где требуется точное измерение тока или обеспечение работы релейной защиты.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 используется для передачи сигнала тока от высоковольтной или высокотоковой цепи к измерительным приборам (амперметрам, счетчикам энергии) и устройствам релейной защиты. Он позволяет работать с токами до 1200 А, не подвергая приборы прямому воздействию опасных значений. Применяется в распределительных щитах, на вводах питания, в промышленных установках - например, на станциях, конвейерах, насосных группах и других объектах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для подключения приборов;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учета и точной защиты;
• Номинальное напряжение: 660 В - максимальное напряжение изоляции, при котором обеспечивается безопасная работа;
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую может питать вторичная обмотка без потери точности;
• Количество вторичных обмоток: одна - поддерживает подключение одного измерительного или защитного устройства;
• Присоединение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Исполнение: шинный - устанавливается прямо на токоведущую шину без разрыва цепи;
• Монтажное исполнение: с шиной - внутренняя шина проходит через сердечник, фиксируясь в корпусе;
• Съемная шина - возможность демонтажа трансформатора без отключения основной шины;
• Сертификация: есть - соответствие нормам ГОСТ и обязательным требованиям безопасности.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 монтируется на однополюсную или многополюсную шину с габаритами, подходящими под его внутреннее окно. Убедитесь, что толщина шины не превышает допустимый размер - обычно до 8–10 мм. Для монтажа достаточно открыть корпус, поместить шину внутрь, закрыть и затянуть болты. Вторичная обмотка подключается к приборам медным проводом сечением 1,5–2,5 мм2. Обязательно соблюдайте полярность: выводы K1 и K2 должны быть подключены правильно, чтобы избежать ошибок в показаниях. После подключения вторичная цепь никогда не должна быть разомкнута во время работы - это вызывает перенапряжение и повреждение изоляции.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 выполнен в соответствии с ГОСТ Р 52791-2007 и имеет сертификат соответствия. Его изоляция рассчитана на работу при напряжении до 660 В, что гарантирует безопасность при обслуживании в сетях среднего класса. Класс точности 0,5 делает его пригодным для использования в системах коммерческого учета электроэнергии. Наличие съемной шины позволяет выполнять техобслуживание без отключения основной цепи, минимизируя простои и риски.

Преимущества

• Высокая точность (класс 0,5) - идеально для учета и автоматизации;
• Шинное исполнение - быстрый монтаж без разрезания кабеля или шины;
• Съемная шина - возможность замены или диагностики без остановки оборудования;
• Стандартный выход 5 А - совместим с любыми современными измерительными приборами и реле;
• Надежная винтовая клемма - исключает плохой контакт даже при вибрациях;
• Работает в условиях повышенной влажности и температурных колебаний - подходит для промышленных помещений.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1200 А - возможен перегрев и потеря точности;
• Запрещено использовать при разомкнутой вторичной цепи - риск возникновения высокого напряжения на обмотке;
• Подходит только для переменного тока - не работает в цепях постоянного тока;
• Ограниченная мощность 10 В·А - нельзя подключать несколько приборов одновременно без расчета суммарной нагрузки;
• Не рекомендован для открытых площадок без защиты от осадков - хотя IP-защита не указана, внешний корпус не является герметичным.

Примеры использования

• На вводном автоматическом выключателе 1200 А в распределительном щите производства;
• Перед частотным преобразователем для контроля потребления энергии;
• В системе релейной защиты двигателя - для отключения при перегрузке;
• В качестве элемента системы АСКУЭ для сбора данных о расходе электроэнергии;
• На секционированных шинах в цехах с несколькими линиями питания.

Практические советы

• Перед установкой проверьте диаметр шины - она должна свободно входить в окно трансформатора без усилия;
• При подключении вторичной обмотки используйте провода одинакового сечения и цвета - это упрощает последующую диагностику;
• Если планируете подключать счетчик и реле одновременно - убедитесь, что суммарная нагрузка не превышает 10 В·А;
• После монтажа проверьте целостность вторичной цепи тестером - разрыв недопустим;
• При длительной работе при близком к максимуму токе (например, 1100–1200 А) регулярно контролируйте нагрев корпуса - он не должен быть горячим на ощупь;
• Для замены трансформатора тока измерительный Т-0,66 10 ВА 0,5 1200/5 от ФКУ ИК-1 (Кострома) - открутите крепление, снимите корпус, не трогая шину, и установите новый аналог.
