Трансформатор тока Т-0.66 250/5А кл. точн. 0.5 10В.А Кострома ОС0000034561 ФКУ ИК-1 (Кострома)

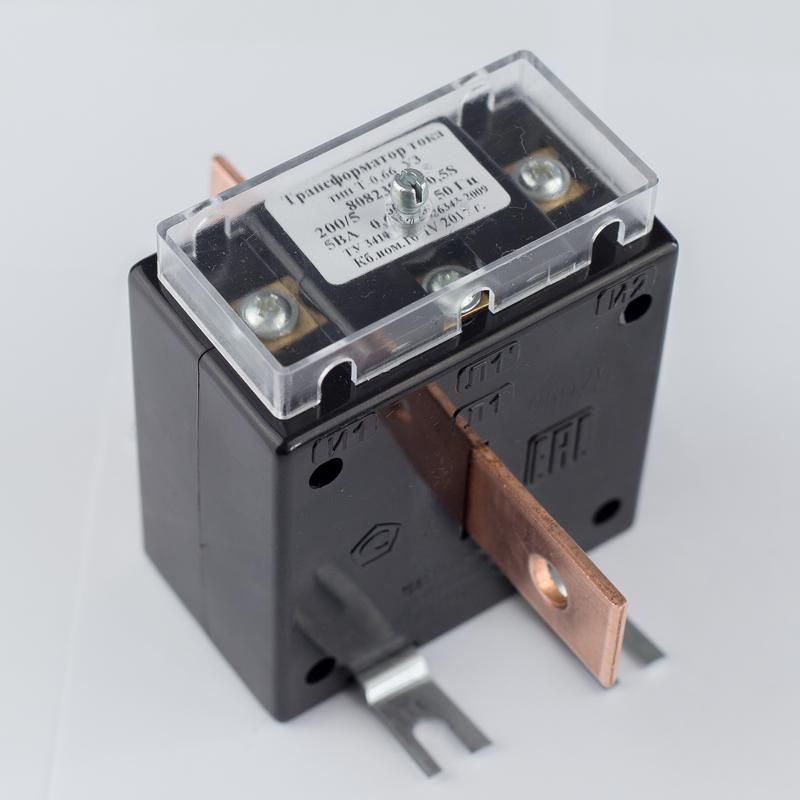

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 250/5 от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких значений тока до уровня, совместимого с измерительными приборами и устройствами защиты. Этот тип трансформатора применяется в силовых цепях напряжением до 660 В, особенно там, где требуется точное измерение и надёжная работа релейной защиты.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 250/5 используется для преобразования больших токов (до 250 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему амперметры, счетчики энергии, реле защиты и другие устройства без прямого контакта с высокими токами. Применяется в распределительных щитах, на вводах питания, в системах автоматизации промышленного оборудования - например, на конвейерах, насосных станциях, компрессорах и других установках с нагрузкой порядка сотен ампер.

Технические характеристики

• Номинальное напряжение: 660 В - допустимый уровень напряжения сети, в которой можно использовать трансформатор;
• Первичный ток: 250 А - максимальный рабочий ток в первичной цепи;
• Вторичный ток: 5 А - выходной ток, стандартизованный для подключения измерительных приборов;
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при номинальной нагрузке; подходит для коммерческого учёта и точных измерений;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать вторичная цепь без потери точности;
• Монтажное исполнение: с шиной - трансформатор устанавливается прямо на проводник (шину), без необходимости разрывать цепь;
• Съёмная шина - позволяет легко демонтировать и заменить трансформатор без отключения всей системы.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 250/5 рассчитан на установку на одиночную шину с посадочным диаметром, соответствующим стандартному сечению медной или алюминиевой шины до 250 А. Для правильной работы необходимо соблюдать полярность выводов: вход первичной обмотки (L1) должен быть направлен к источнику питания, выход (L2) - к нагрузке. Вторичная цепь всегда должна быть замкнута через измерительное устройство - размыкание её во время работы опасно и может повредить изоляцию или вызвать пробой.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 250/5 соответствует требованиям ГОСТ Р 8.629–2019 и другим нормам для измерительных трансформаторов. Он обеспечивает гальваническую развязку между высоковольтной первичной цепью и низковольтной вторичной, что защищает персонал и оборудование от поражения током и импульсов КЗ. Устройство не содержит масла и не требует специального обслуживания при условии соблюдения режимов нагрева и нагрузки.

Преимущества

• Высокая точность класса 0,5 делает его подходящим для учёта электроэнергии и контроля качества;
• Съёмная шина ускоряет сервисное обслуживание и замену без отключения питания;
• Монтаж без разрыва цепи снижает простои при установке или замене;
• Стандартный вторичный ток 5 А совместим со всеми распространёнными измерительными приборами;
• Работает в широком температурном диапазоне, характерном для промышленных помещений.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 250 А - возможна перегрузка и потеря точности;
• Вторичная цепь не должна быть разомкнута во время работы - риск возникновения высокого напряжения;
• Максимальная нагрузка на вторичную обмотку - 10 В·А; при использовании нескольких приборов суммарная мощность не должна превышать этот показатель;
• Не рекомендован для использования вне закрытых распределительных устройств - отсутствует степень защиты IP;
• Не подходит для переменного тока частотой ниже 45 Гц или выше 65 Гц - работает только в сетях 50+-2 Гц.

Примеры использования

• Подключение к электросчётчикам в щите главного ввода здания;
• Защита двигателей через реле перегрузки в системах управления технологическим оборудованием;
• Контроль потребления на участках с большими токами - сварочные аппараты, печи, лифтовые механизмы;
• Автоматизация производства - сбор данных по току для SCADA-систем.

Практические советы

• Выбирая трансформатор тока измерительный Т-0,66 10 ВА 0,5 250/5, проверьте соответствие диаметра шины - он должен плотно проходить через окно трансформатора;
• Если планируете подключать несколько приборов (например, счётчик + реле + анализатор), просуммируйте их мощности - они должны быть ≤10 В·А;
• Никогда не оставляйте вторичную обмотку открытой - даже при выключенном питании, если есть индуктивные помехи;
• При замене используйте только оригинальные кабели с достаточным сечением - малое сечение увеличивает потерю сигнала;
• Этот трансформатор от ФКУ ИК-1 (Кострома) имеет длительный срок службы при соблюдении условий эксплуатации - регулярно проверяйте состояние контактов и изоляции.
