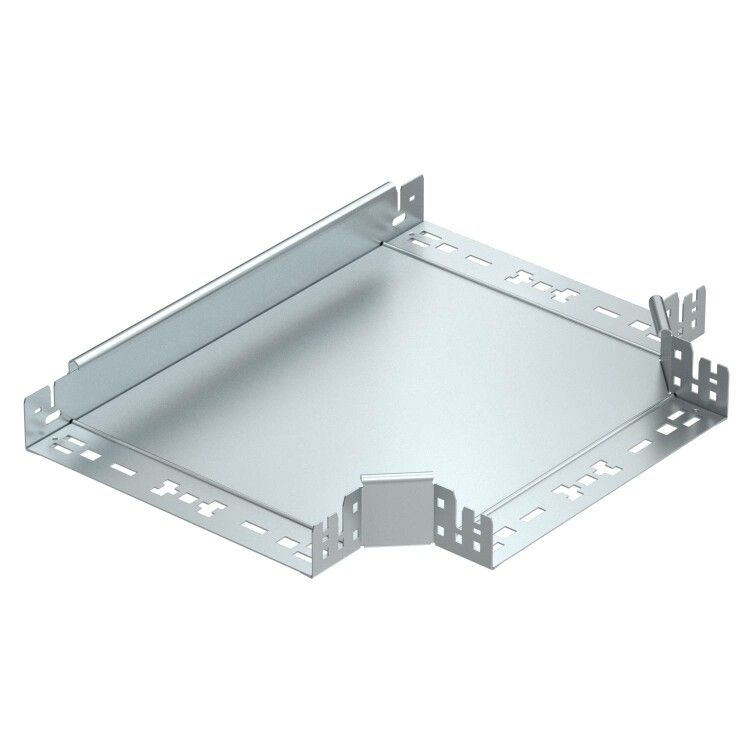

Секция Т-образная 60х300 RTM 630 FS OBO 6041326 Bettermann

Т-образная секция 60x300 мм от OBO BETTERMANN - это элемент системы кабельной проводки, предназначенный для создания пересечений между горизонтальными участками кабельных лотков высотой 60 мм. Артикул RTM 630 FS обеспечивает надёжное и быстрое соединение без дополнительных креплений.

Назначение и область применения

Т-образная секция 60x300 мм используется для формирования T-образного перехода между двумя параллельными кабельными лотками одинаковой высоты. Подходит для систем, где требуется изменить направление трассы - например, при обходе препятствий, подключении ответвлений или организации распределительных узлов. Применяется в промышленных объектах, на заводах, в цехах с конвейерами, в системах автоматизации и телекоммуникаций.

Технические характеристики

• Форма: Т-образная, горизонтальная часть
• Размеры: высота 60 мм, ширина 300 мм
• Материал: сталь с оцинкованным покрытием
• Исполнение: с интегрированным соединителем
• Обозначение производителя: RTM 630 FS

Совместимость и монтаж

Т-образная секция 60x300 мм совместима исключительно с кабельными лотками, имеющими высоту боковой стенки 60 мм - именно такую высоту предусматривает система соединителей OBO BETTERMANN. Монтаж выполняется без инструментов: лоток просто вставляется в защёлкивающийся соединитель до характерного щелчка. Соединение фиксируется механически, не требует сверления, болтов или заклёпок. Установка возможна как на прямых участках, так и на уже смонтированных трассах.

Безопасность и стандарты

Элемент соответствует требованиям к механической прочности и долговечности, предъявляемым к компонентам кабельных систем в промышленном исполнении. Оцинкованное покрытие повышает устойчивость к коррозии, что важно для работы в условиях повышенной влажности или агрессивной среды. Сертификация продукта подтверждает соответствие европейским нормам для электромонтажных изделий.

Преимущества

• Ускоряет сборку: не нужны дополнительные крепёжные детали
• Гарантирует герметичность контакта благодаря точному профилю соединителя
• Не снижает жёсткость всей трассы - сохраняется нагрузочная способность
• Легко демонтируется при необходимости модификации системы
• Оцинкованная сталь увеличивает срок службы в сравнении с некорродирующим материалом

Ограничения применения

• Подходит только для лотков высотой 60 мм - несовместима с другими размерами (например, 50 мм или 80 мм)
• Не предназначена для вертикальных переходов или угловых соединений
• Не рекомендуется использовать в зонах с постоянным воздействием открытого пламени или химически активных жидкостей
• Не заменяет основную несущую конструкцию - должна применяться только как элемент соединения

Примеры использования

• Пересечение двух лотков на производственной линии для подвода питания к нескольким станкам
• Разветвление трассы в распределительном щите для подключения оборудования по сторонам
• Обход трубопровода или колонны в цеху с минимальным нарушением существующей трассы
• Создание точки доступа для обслуживания кабелей вдоль длинного технологического коридора

Практические советы

• Перед установкой проверьте, чтобы все лотки имели одинаковую высоту - даже 2–3 мм расхождения могут помешать защёлкиванию
• Не используйте силу при монтаже - если соединение не встаёт легко, проверьте правильность ориентации и наличие деформаций
• При прокладке в местах с вибрацией дополнительно контролируйте плотность соединения через 1–2 месяца после запуска
• Артикул RTM 630 FS можно комбинировать с другими элементами серии OBO BETTERMANN - например, с прямыми участками и уголками того же типа
