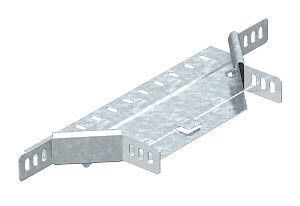

Ответвитель T-образный горизонт. осн. 100 RAA 610 FS OBO 6040403 Bettermann

Т-образное/крестовое соединение 60x100 мм от OBO BETTERMANN (артикул RAA 610 FS, 6040403) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков с высотой бортов 60 мм. Изделие выполнено из оцинкованной стали и обеспечивает надежную механическую связь без необходимости дополнительных фиксирующих элементов.

Назначение и область применения

Т-образное/крестовое соединение 60x100 мм используется для создания ответвлений в системах кабельной трассировки. Подходит для комбинирования горизонтальных и вертикальных направлений прокладки кабелей. Применяется там, где требуется изменить плоскость трассы - например, при выводе кабелей с уровня пола на уровень оборудования или при пересечении технологических зон.

Подходит ко всем типам кабельных лотков с высотой боковой стенки 60 мм, вне зависимости от производителя, при условии совпадения габаритов и формы профиля.

Технические характеристики

• Тип изделия: Т-образный
• Габариты: ширина 100 мм, высота 60 мм
• Материал: сталь оцинкованная
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительных разъемов - требует самостоятельной фиксации к лоткам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 60x100 мм устанавливается на три стороны кабельного лотка: две горизонтальные и одна вертикальная. Монтаж выполняется путём плотного совмещения кромок лотков с внутренними поверхностями соединения и последующего закрепления саморезами или болтами через предварительно просверленные отверстия.

Учитывайте, что изделие не имеет встроенных замков или защёлок - необходимо использовать внешние крепёжные элементы. Соединение рассчитано на нагрузку, соответствующую весу заполненного лотка, но не компенсирует деформацию основной трассы.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\22\2023 и имеет лицензию Росатома, что позволяет применять его в объектах атомной энергетики и других сферах с повышенными требованиями к безопасности и сертификации.

Преимущества

• Оцинкованное покрытие обеспечивает долговечность даже во влажных и агрессивных средах
• Жёсткая конструкция из стали толщиной 1 мм сохраняет форму под нагрузкой
• Внутренний радиус 50 мм снижает риск повреждения кабелей при прокладке
• Совместимость с широким спектром лотков 60 мм упрощает модернизацию существующих систем

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента - должен монтироваться на жёстко закреплённые участки лотка
• Не допускается установка на лотках с высотой бортов менее или более 60 мм
• Отсутствие встроенного механизма фиксации требует дополнительных затрат времени на сборку
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Переход с горизонтальной трассы на вертикальную в распределительном щите
• Обводка трубопровода или колонны в цеху с использованием лотков 60 мм
• Разветвление кабельной сети на этаже производства для подключения станков и автоматики
• Прокладка кабелей в помещениях АЭС, химзаводов и пищевых производств - благодаря наличию лицензии Росатома

Практические советы

• Перед монтажом проверьте точное соответствие высоты бортов лотков - даже +-2 мм может вызвать неплотное прилегание
• Закрепляйте соединение минимум в трёх точках: два края горизонтальной части и один центральный на вертикальной
• При прокладке силовых кабелей большого сечения используйте дополнительные опоры рядом с местом соединения
• Для защиты от пыли и влаги можно дополнительно герметизировать стыки силиконовым составом, подходящим для металлических поверхностей
• Артикулы RAA 610 FS и 6040403 - это одно и то же изделие; используйте любой из них при заказе
