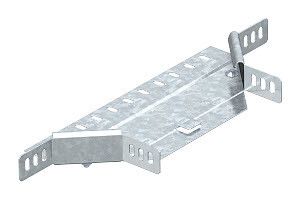

Ответвитель T-образный горизонт. осн. 100 RAA 610 FT OBO 7121109 Bettermann

Соединение Т-образное/крестовое OBO BETTERMANN RAA 610 FT предназначено для надёжного соединения кабельных лотков в T- или крестообразной конфигурации. Продукт совместим с лотками высотой 60 мм, изготовлен из оцинкованной стали и рассчитан на промышленную эксплуатацию в условиях повышенной механической нагрузки.

Назначение и область применения

Соединение Т-образное/крестовое OBO BETTERMANN RAA 610 FT используется для формирования ответвлений в системах кабельных лотков. Подходит для монтажа в горизонтальной и вертикальной плоскостях. Применяется там, где требуется изменить направление трассы - например, при переходе между этажами, узлах распределения кабелей на производствах, в серверных помещениях или на транспорте.

Технические характеристики

• Тип изделия: Т-образное соединение
• Высота: 60 мм - соответствует стандартной высоте боковых стенок совместимых кабельных лотков
• Ширина: 100 мм - определяет внутреннюю ширину прохода для кабелей
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Толщина материала: 1 мм - обеспечивает жёсткость и долговечность
• Внутренний радиус: 50 мм - позволяет безопасно прокладывать кабели без перегибов
• Исполнение: без соединительных разъёмов - требует фиксации болтами или заклёпками к лоткам

Совместимость и монтаж

Соединение RAA 610 FT совместимо исключительно с кабельными лотками, имеющими высоту боковой стенки 60 мм. Монтаж выполняется путём вырезания отверстий в стенках лотков и последующей фиксации через предварительно подготовленные отверстия в корпусе соединения. Для герметичности и прочности рекомендуется использовать болты M6 или заклёпки с подходящим диаметром. Установка возможна как на прямых участках, так и на поворотах системы.

Безопасность и стандарты

• Произведён в соответствии с требованиями промышленной безопасности РФ (реестр №1367/22/2023)
• Обладает лицензией Росатома (ЦО-12-101-13253 от 12.04.2023) - допущен к применению в объектах атомной энергетики
• Покрытие «горячий цинк» защищает от коррозии в агрессивных средах, включая влажные и химически активные зоны

Преимущества

• Усиленная конструкция из стали толщиной 1 мм снижает риск деформации при нагрузке
• Горячее цинкование гарантирует срок службы более 25 лет даже в условиях высокой влажности
• Внутренний радиус 50 мм исключает повреждение изоляции кабелей при прокладке
• Совместимость с сериями OBO BETTERMANN обеспечивает единый стандарт сборки всей системы

Ограничения применения

• Не предназначен для использования с лотками другой высоты (например, 80 мм или 40 мм)
• Отсутствие встроенных соединительных разъёмов требует дополнительных компонентов (болты, гайки, заклёпки)
• Не следует применять в качестве несущего элемента - не рассчитано на подвеску веса лотка с кабелями без дополнительной опоры
• Запрещена установка в местах с постоянным воздействием открытого пламени или температур выше +80 C

Примеры использования

• Формирование ответвления от основного кабельного лотка к оборудованию на станке
• Переход с горизонтального участка на вертикальный стояк в производственном цехе
• Соединение трёх направлений лотков в распределительной щитовой
• Монтаж в атомных станциях, химических заводах, метрополитенах - благодаря лицензии Росатома

Практические советы

• Перед монтажом проверьте точное соответствие высоты лотка - 60 мм - иначе соединение будет неплотным
• Используйте только болты класса прочности 8.8 или выше для фиксации
• При необходимости герметизации стыков применяйте термостойкий силиконовый герметик, совместимый с цинком
• Не используйте сварку для крепления - она нарушает антикоррозийное покрытие
• RAA 610 FT можно комбинировать с другими изделиями серии FT от OBO BETTERMANN для создания единой системы
