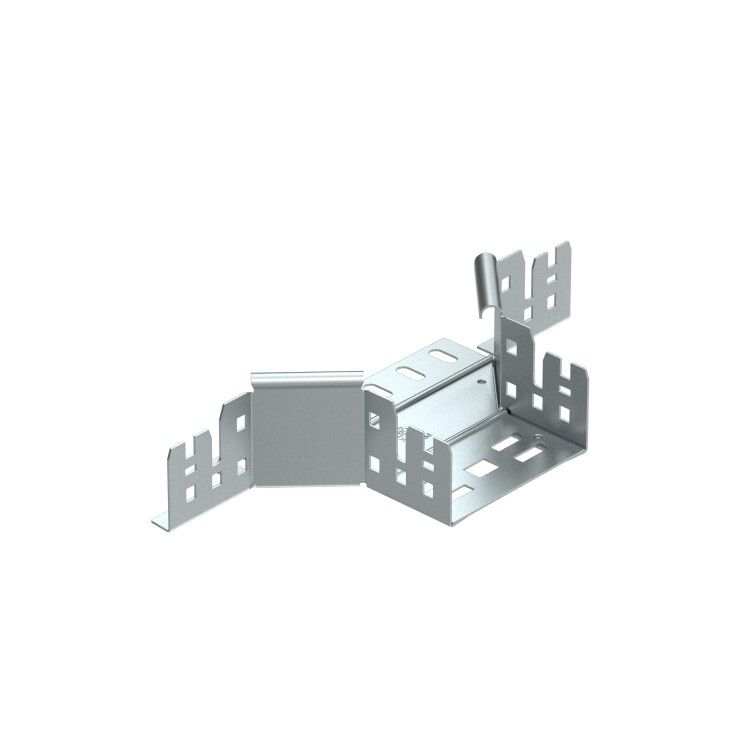

Ответвитель T-образный/крестовый RAAM 610 FS 60x100 OBO Bettermann 6041230

Т-образное/крестовое соединение 60x100 мм от OBO BETTERMANN - металлический элемент для сборки кабельных путей из лотков с высотой бортов 60 мм. Артикул RAAM 610 FS обеспечивает надёжное соединение на пересечении трасс без необходимости сварки или дополнительных креплений.

Назначение и область применения

Элемент предназначен для создания T-образных или крестовых ответвлений в кабельных лотках с высотой боковой стенки 60 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, распределительных пунктах и на объектах с жёсткими требованиями к организации проводки.

Технические характеристики

• Тип изделия: Т-образный соединитель
• Размеры: 60 мм (высота) × 100 мм (ширина)
• Материал: сталь
• Покрытие: горячеоцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: с интегрированным соединителем - позволяет фиксировать лотки без болтов, гаек или сварки
• Обозначение производителя: RAAM 610 FS

Совместимость и монтаж

Т-образное/крестовое соединение 60x100 мм совместимо исключительно с кабельными лотками OBO BETTERMANN серии RAAM, имеющими высоту борта 60 мм. Монтаж выполняется просто: лоток вставляется в соединитель до щелчка - интегрированный замок автоматически фиксирует детали. Не требует инструментов. Убедитесь, что все соединяемые участки имеют одинаковый профиль и толщину стенки - отличие даже на 1–2 мм может нарушить герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для кабельных систем. Горячее цинкование обеспечивает долговечную защиту от электрохимической коррозии. Соответствие стандартам IEC 61537 и DIN 41980 подтверждено сертификатами производителя.

Преимущества

• Быстрая установка - нет нужды использовать болты, шпильки или сварку
• Увеличенная механическая прочность благодаря цельнолитому корпусу из стали
• Защита от коррозии - оцинкованное покрытие выдерживает длительную эксплуатацию в сырых и пыльных условиях
• Герметичность соединения - снижает риск попадания пыли и влаги внутрь кабельного пути

Ограничения применения

• Не применяется с лотками другой высоты - например, 80 мм или 40 мм
• Не предназначено для нагрузок выше допустимых для системы RAAM - не используйте как опору для тяжёлого оборудования
• Не рекомендовано для внешней установки без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание может снизить срок службы
• Не подходит для соединения лотков из других брендов - профили несовместимы

Примеры использования

• Пересечение трасс на конвейерной линии - основной канал и ответвление к станкам
• Распределительный шкаф с несколькими выходами кабелей в разные направления
• Производственные зоны с плотным расположением оборудования - где требуется компактное решение для изменения направления кабельного пути

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа и производства - смешивание моделей может вызвать деформацию соединения
• При использовании в местах с частыми вибрациями дополнительно закрепите соединение хомутами или анкерами - интегрированный механизм надёжен, но не рассчитан на ударные нагрузки
• Артикул RAAM 610 FS можно заказывать как запасную часть - он универсален для всей серии RAAM 60 мм
• Не пытайтесь разбирать соединение после монтажа - он спроектирован как одноразовая фиксация; при демонтаже возможна потеря герметичности
