Крестообразная секция 60x100 (RK 610 FS) | 6043615 OBO Bettermann

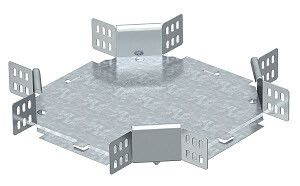

Крестообразная секция 60x100 мм, Х-образный ответвитель 60x100 (RK 610 FS) от OBO BETTERMANN предназначена для организации пересечений кабельных трасс в системах кабельных лотков с высотой бортов 60 мм. Артикул RK 610 FS обеспечивает надёжное соединение четырёх направлений без необходимости установки дополнительных фитингов.

Назначение и область применения

Крестообразная секция 60x100 мм, Х-образный ответвитель 60x100 (RK 610 FS) используется для создания перекрёстков в кабельных лотках, где необходимо изменить направление трассы в двух плоскостях одновременно. Подходит для горизонтальных участков систем с бортами высотой 60 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике и других местах, где требуется компактное и прочное решение для прокладки силовых и управляющих кабелей.

Технические характеристики

• Форма: X-образная (четырёхстороннее пересечение)
• Размеры: 60 мм (высота) × 100 мм (ширина)
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности
• Внутренний радиус изгиба: 50 мм - позволяет сохранять минимальный допустимый радиус изгиба кабеля при проходе через секцию
• Исполнение: без соединительного разъёма - требует механического крепления к смежным элементам лотка
• Реестр промышленной продукции РФ: №1367/9/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям ядерной и специализированной промышленности

Совместимость и монтаж

Крестообразная секция 60x100 мм, Х-образный ответвитель 60x100 (RK 610 FS) совместима со всеми сериями кабельных лотков OBO BETTERMANN с высотой борта 60 мм. Монтаж выполняется путём болтового или сварного крепления к основному лотку. Отсутствие встроенных соединителей требует предварительной подготовки места установки: необходимо вырезать отверстия в боках лотков, чтобы они точно совпадали с габаритами секции. Убедитесь, что все элементы системы имеют одинаковый уровень и зазор между деталями не превышает 2–3 мм для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции Российской Федерации (№1367/9/2023) и имеет лицензию Росатома, что делает его пригодным для использования в объектах с особыми требованиями к безопасности. Оцинкованное покрытие снижает риск электрохимической коррозии, повышает долговечность в агрессивных средах. Нет открытых проводящих частей - исключён контакт с токоведущими элементами при правильном монтаже.

Преимущества

• Универсальное применение - работает с любыми лотками 60 мм высотой
• Высокая жёсткость благодаря толщине стали 1 мм - выдерживает значительную нагрузку от кабелей
• Защита от коррозии - цинковое покрытие увеличивает срок службы даже во влажных помещениях
• Соблюдение внутреннего радиуса 50 мм - предотвращает повреждение изоляции кабелей при прокладке
• Подтверждённая безопасность - наличие лицензии Росатома открывает доступ к проектам с повышенными нормами

Ограничения применения

• Не предназначен для вертикальных переходов - только для горизонтальных участков
• Не содержит встроенного крепления - требует дополнительных болтов, шайб и инструментов для сборки
• Не рекомендован для использования в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не совместим с лотками другой высоты (например, 40 мм или 80 мм)

Примеры использования

• Пересечение трасс на производственной линии: три направления кабелей подходят к одной точке, четвёртое продолжается прямо
• Распределительный щитовой этаж: кросс-соединение между рядами лотков в серверной комнате
• Энергоустановки: организация маршрутов для кабелей управления и питания в подстанциях
• Объекты Росатома: прокладка контрольных и сигнализационных кабелей в ядерных установках

Практические советы

• Перед монтажом проверьте, что все лотки, которые будут соединяться с RK 610 FS, имеют одинаковые габариты и уровень
• Используйте самонарезающие болты M6 или M8 для крепления - они обеспечивают плотное соединение без деформации стенок
• При прокладке кабелей через секцию следите, чтобы их внешний диаметр не превышал 25 мм - иначе возможны трудности с заполнением и изгибом
• Если система будет работать в агрессивной среде (например, химический цех), дополнительно обработайте стыки герметиком, устойчивым к коррозии
• Артикул RK 610 FS и номер 6043615 - используйте их при заказе запчастей, чтобы избежать замены на аналогичные, но несовместимые модели
