Соединение Т-образное/крестовое LAA 620 R3 FT OBO 6225870 Bettermann

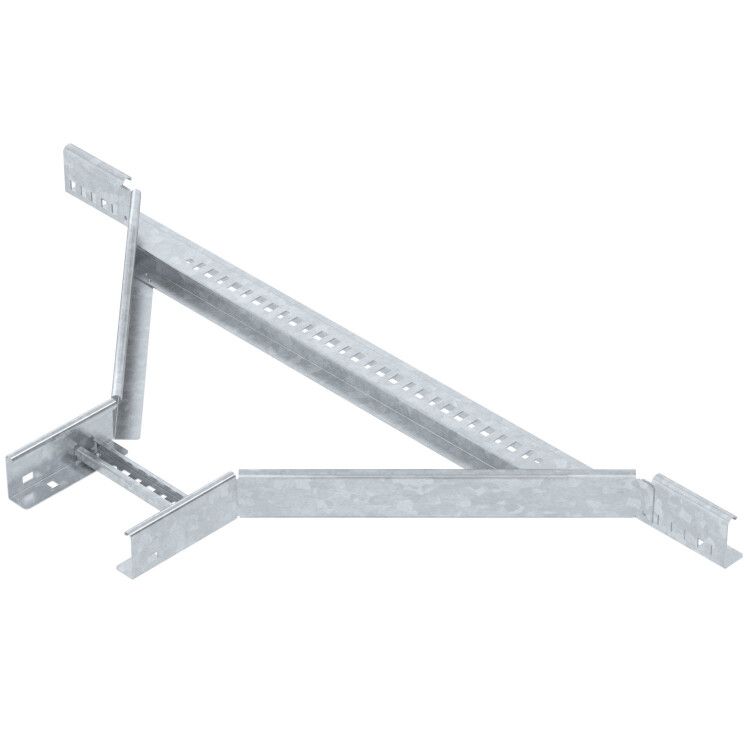

Т-образное/крестовое соединение для кабельного лотка лестничного типа, размер 60х200 мм, радиус изгиба 300 мм от OBO BETTERMANN обеспечивает надёжное изменение направления кабельной трассы в системе KTS. Системы кабельных трасс_300. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта.

Назначение и область применения

Этот элемент используется для создания T-образного ответвления в кабельной трассе из лестничных лотков. Он позволяет безопасно провести кабели в три направления: основная трасса и два ответвления шириной 200 мм каждое. Применяется там, где требуется распределить кабели без изменения высоты лотка - например, у распределительных щитов, узлов управления или вдоль технологических линий.

Технические характеристики

• Тип изделия: Т-образный элемент
• Высота боковой стенки: 60 мм - совпадает с типичными лестничными лотками
• Ширина основного и ответвляющегося лотка: 200 мм
• Внутренний радиус изгиба: 300 мм - обеспечивает минимальный допустимый радиус прокладки кабелей
• Материал: сталь
• Тип ступени: перфорированный профиль - для лучшего теплоотвода и доступа к кабелям
• Тип бокового профиля: плоский профиль - упрощает сборку и фиксацию
• Защитное покрытие: горячее цинкование - защищает от коррозии в агрессивных средах
• Соединительный элемент: отсутствует - требует самостоятельной фиксации болтами или сварки

Совместимость и монтаж

Т-образное/крестовое соединение для кабельного лотка лестничного типа, размер 60х200 мм, радиус изгиба 300 мм совместимо с лотками OBO BETTERMANN серии KTS. Системы кабельных трасс_300 и другими аналогичными изделиями с высотой стенки 60 мм и шагом перфорации 40–50 мм. Монтаж выполняется путём приваривания к основному и ответвляющемуся лоткам. Для прочного соединения рекомендуется использовать точечную сварку с интервалом 100–150 мм. Учитывайте, что отсутствие готовых крепёжных элементов требует наличия сварочного оборудования и квалифицированного персонала.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и ГОСТ Р 50571.15.1 для кабельных систем. Горячее цинкование обеспечивает долговременную защиту в условиях повышенной влажности и химической активности. Наличие перфорированной ступени снижает риск перегрева кабелей при длительной нагрузке.

Преимущества

• Равномерное распределение нагрузки между тремя направлениями трассы
• Сохранение одинаковой высоты всех участков - не требует переходников
• Устойчивость к механическим повреждениям благодаря стальной конструкции
• Долговечность за счёт горячего цинкования - срок службы до 25 лет в закрытых помещениях
• Легкая интеграция в существующую трассу без замены других компонентов

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков
• Требует сварки - нельзя смонтировать без специального оборудования
• Не подходит для лотков с высотой стенки менее 60 мм или более 70 мм
• Запрещено применять в зонах с постоянным воздействием открытого огня или температур выше +100 C
• Не рассчитан на использование в качестве опоры для тяжёлого оборудования

Примеры использования

• Распределение кабелей от главного шахтного лотка к трём различным станкам на производстве
• Обход препятствий в машинном зале - отвод кабелей в сторону от трубопровода
• Подключение кабелей к распределительному щиту с несколькими входами
• Создание ответвления в кабельной трассе на железнодорожной станции

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса 300 мм минимальному радиусу изгиба используемых кабелей - особенно многожильных и с пластиковым покрытием
• При сварке соблюдайте равномерность шва - неравномерная приварка вызывает деформацию и нарушение геометрии трассы
• Используйте защитные колпачки на острых кромках после резки или сварки, чтобы предотвратить повреждение изоляции кабелей
• Для удобства обслуживания оставляйте свободное пространство вокруг соединения - минимум 150 мм с каждой стороны
• Артикул 6225870 - единственный номер для заказа этого конкретного элемента; другие размеры в серии KTS имеют другие артикулы
